Описание

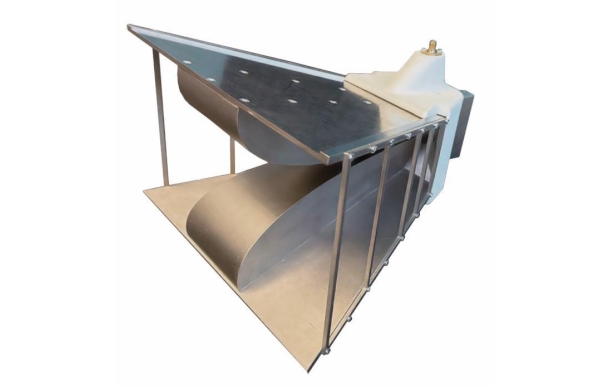

Широкополосная измерительная гребневая рупорная антенна П6-323, диапазон частот 0,5 - 18,0 ГГц, линейная поляризация.
Данная антенна предназначена для преобразования плотности потока энергии электромагнитного поля в высокочастотную мощность и в комплекте с измерительными приёмными устройствами (измерительным приемником, селективным микровольтметром, анализатором спектра, ваттметром поглощаемой мощности) - для измерений плотности потока энергии, а в комплекте с генераторами сигналов (или иными устройствами, генерирующими электромагнитные колебания) - для возбуждения электромагнитного поля с заданной плотностью потока энергии в соответствии с ГОСТ Р 53112-2008, CISPR 16-1-4-2023, СISPR 25.
Конструктивно антенна П6-323 представляет собой рупор на базе Н-образного волновода, в центр которого встроены металлические пластины экспоненциальной формы. Толщина пластин линейно увеличивается по мере приближения к раскрыву рупора. Боковые стенки рупора в Н-плоскости выполнены в виде трапециевидных пластин. Боковые стенки рупора в Е-плоскости выполнены в виде решетчатой пластинчатой структуры, длина пластин которой и расстояние между ними изменяются от первой пластины, расположенной в раскрыве рупора, по закону геометрической прогрессии. Антенны имеют коаксиальный СВЧ - вход с волновым сопротивлением 50 Ом типа SMA - розетка. Конструкция антенн предусматривает возможность крепления их на специализированную диэлектрическую треногу или опору любого типа с использованием кронштейна для крепления антенны АК-02.
Области применения
- Спутниковая связь
- Телевещание
- Радиолокация
- Контрольно-измерительное оборудование
Основные технические характеристики
| Параметр | Значение | |
| Рабочий частотный диапазон | 0,5 - 18,0 ГГц | |
| Тип поляризации | Линейный | |
| Коэффициент усиления (КУ) |
1 - 16 дБ |
|
| Погрешность измерения КУ, не более | ± 2 дБ | |
| Коэффициент стоячей волны по напряжению (КСВН) | типовой | 2 |
| в диапазоне 0,5 - 0,7 ГГц, не более | 3 | |
| в диапазоне 0,7 - 18,0 ГГц, не более | 2,5 | |
| Максимальная мощность | 25 Вт | |
| Тип коаксиального разъема | SMA (розетка) | |
| Волновое сопротивление входа | 50 Ом | |
| Габариты | 266 × 244 × 162 мм | |
| Масса | 2,1 кг | |
| Рабочий температурный диапазон | -40 ... +50 °С | |
| Допустимая относительная влажность окружающего воздуха (при +35 °С), не более | 95% | |
