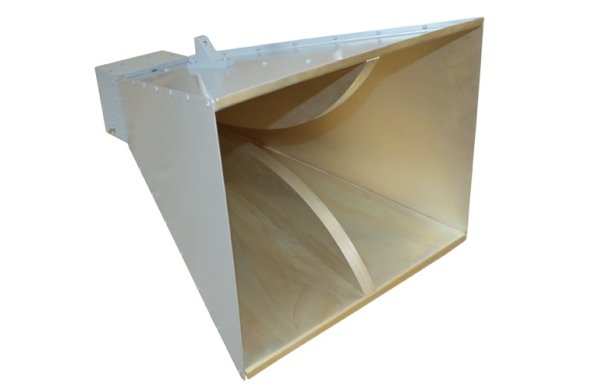

Широкополосная измерительная рупорная антенна П6-421 на базе Н-образного волновода предназначена для приема и передачи линейно-поляризованного сигнала в диапазоне от 450 МГц до 6 ГГц.
В зависимости от типа присоединенного оконечного устройства может использоваться для измерения напряженности электромагнитного поля и плотности потока энергии, излучения электромагнитного поля, определения поляризации сигнала и направления на источник излучения.
Рекомендована для метрологических приложений и задач оценки ЭМС и ПЭМИН.
Технические характеристики
|
Диапазон частот |
450 МГц - 6 ГГц |
|
Поляризация |
Линейная |
|
Коэффициент усиления (Ку) |
От 4 до 17 дБ |
|
КСВН типовой |
1,5 |
|
Габариты |
485 х 362 х 285 мм |
|
Пределы погрешности Ку |
± 0,8 дБ |
|
Вес |
4,2 кг |
