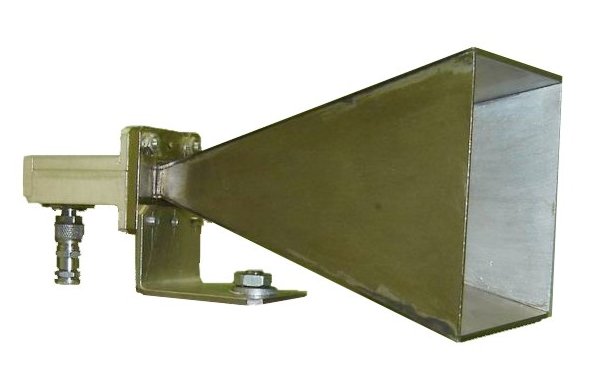

Антенны измерительные(рупорные) П6-38

Артикул: 1-352968

  • Имеют волноводные входы, нормируемые с большой точностью значения эффективной площади, низкие значения КСВН и обеспечивают антенные измерения по полю.


Имеют волноводные входы, нормируемые с большой точностью значения эффективной площади, низкие значения КСВН и обеспечивают антенные измерения по полю.

Значение эффективной площади каждой антенны приводится в виде зависимости от частоты с гарантируемой точностью ± 1,5 дБ от 1,5 до 8,24ГГц± 1,0 дБ от 8,24 до 37,5 ГГц. По желанию заказчика антенна может быть аттестована  экспериментально с точностью ±0,5 дБ от 1,5 ГГц до  8,24 ГГц и ±0,33 дБ от 8,24 до 37,5 ГГц в заданных заказчиком частотных точках.

Предназначены для работы в лабораторных, заводских и полевых при температуре окружающей среды от -500С до +500С.

Применяются при измерениях эффективной площади антенн, измерений плотности электромагнитной энергии, могут быть использоваться как приемо-передающие антенны различных систем связи, оповещения и измерений

                Состав комплекта

Сечение волновода,мм

Диапазон частот, ГГц

Эффективная

 площадь, см2

КСВН
не более

Габариты, мм

П6-38

П6-39

П6-40 … П6-40/7

А3



П6-40/7

110х55

1,5-2,59

200

1,5

490х240х180

А4



П6-40/6

72х34

2,59-3,94

200

1,5

450х240х180

А5



П6-40/5

48х24

3,94-5,64

150

1,2

370х240х200

А6



П6-40/4

35х15

5,64-8,24

150

1,2

500х240х200

А7



П6-40/3

23х10

8,24-12,05

75

1,2

380х180х150

А8

А8

П6-40/2

16х8

12,05-17,44

75

1,2

510х180х150

А9

А9

П6-40/1

11х5,5

17,44-25,86

50

1,2

510х150х120

А10

А10

П6-40

7,2х3,4

25,86-37,5

50

1,2

740х150х120
