Система для инспекции и специальных проверок электронных узлов и плат. Позволяет получать цифровые изображения высокого разрешения крупногабаритных объектов в сканирующем режиме, используя существующий рентгенозащитный шкаф (или помещение) и рентгеновский источник.
ОПИСАНИЕ
Система для инспекции и специальных проверок электронных узлов и плат. Позволяет получать цифровые изображения высокого разрешения крупногабаритных объектов в сканирующем режиме, используя существующий рентгенозащитный шкаф (или помещение) и рентгеновский источник.
Ключевые преимущества
- Простая в использовании система с ПО на русском языке
- Лучшее качество изображения в своем классе (детектор 6.7)
- Бесшовная сшивка снимков с разрешением более 80МП
- Компенсация неравномерности засветки в реальном времени
- Разрешение 50мкм и меньше при использовании микрофокуса
- Возможность работы в режиме рентгеноскопии в реальном времени
- ПО для работы с рентгеновскими снимками и их анализа
- Стандартное исполнение для систем КАЛАН-4
- Российская разработка, сервис и поддержка
ХАРАКТЕРИСТИКИ
Основные характеристики детектора ПРОДИС.Марк 1215С (Россия)
| Технология | КМОП |
| Размер и шаг пикселя | 49,5 мкм |
| Разрешение матрицы | 2304х2944 |
| Рабочая область | 114-145 мм |
| Энергетический диапазон | До 300кВ |
Основные характеристики системы перемещения ПРОДИС. Скан.
| Число осей перемещения | 2 |
| Фиксаторы детектора для транспортировки | да |
| Область съемки* | 420х420 мм |
| Время съемки всей области | около 40с |
| * возможно исполнение на заказ | |
Установочные параметры
| Габаритные размеры* | Ш510хВ610хГ150мм |
| Масса системы | до 16,5 кг |
| Подключение | ~220В, 50Гц, 16А |
| *возможно исполнение на заказ | |

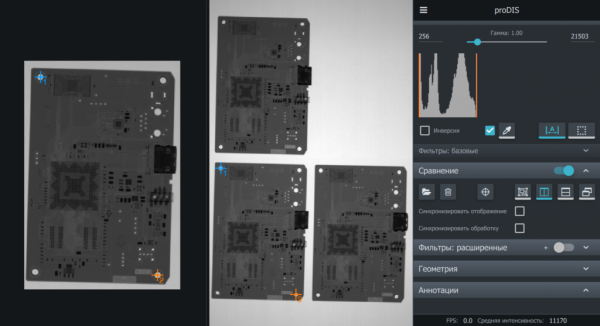

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ PRODIS
Пользовательский интерфейс специально разработан для рентгеновских снимков. ПО proDIS оптимизировано для надежной работы на платформах Intel и Эльбрус с безопасной операционной системой Астра Линукс.
Возможности программного обеспечения
- Управление рентгеновским источником, детектором и системой перемещения
- Опция документирования с помощью оптической камеры высокого разрешения
- Рентгеноскопия объекта с графической обработкой в реальном времени
- Сохранение сведений об объекте исследования и результатах его анализа
- Возможность импорта сторонних оптических и рентгеновских снимков
- Функции сравнения снимка с эталоном с выделением различий цветом
- Привязка масштаба инструментов измерения по эталонному объекту
- Возможность разработки специализированных программных модулей
