Система предназначена для быстрого подсчета SMD компонентов без вскрытия упаковки. Информацию о количестве компонентов можно использовать для занесения в базу данных и маркировки остатков. Опционально систему можно использовать для получения и обработки рентгеновских снимков при входном контроле компонентов электронных изделий.
Особенности:
- Простая в использовании система с ПО на русском языке
- Динамический детектор высокого разрешения ПРОДИС.Марк 4343Т
- Время подсчета компонентов в одной катушке до 10 секунд
- Минимальный распознаваемый компонент — 01005/0201
- Подходит для всех типов компонентов — резистор, конденсатор, индуктивность, кристаллы, LED, диоды, транзисторы, микросхемы и т.д.
- Сертифицированный защитный корпус (мощность дозы менее 1мкЗв/ч)

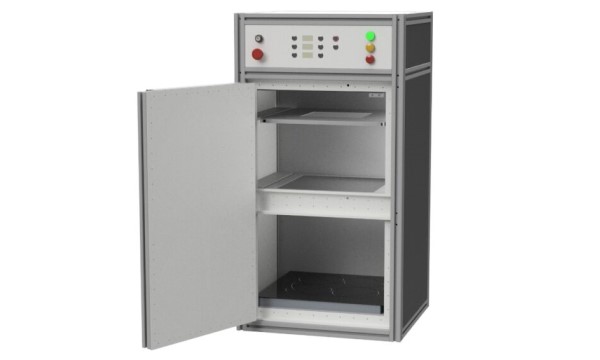

- Компактная настольная конструкция для любых помещений
- Полноценное ПО для рентгеновского контроля электронных изделий
- Сервис и поддержка от производителя (Россия)
Характеристики
| Габаритные размеры | до Ш650 х Г650 х В1400 мм |
| Масса системы | до 300 кг |
| Подключение | ~220В, 50 гц, 16А |
| Условия эксплуатации | +10 – +50°C |
| Размер пикселя | 140 мкм |
| Разрешение снимка | 9 Мп |
| Ускоряющее напряжение | 80 кВ |
| Размер фокусного пятна | 50 мкм |
| Геометрическое увеличение* | 1х-5х |
| Размеры образца | до 430 х 430 мм |
| Масса образца | до 5 кг |
|
*геометрическое увеличение задается высотой установки образца и возможно благодаря микрофокусной трубке – это позволяет проводить входной контроль компонентов |
|
Программное обеспечение
Пользовательский интерфейс специально разработан для рентгеновского контроля электронных изделий и адаптирован для подсчета компонентов. ПО proDIS оптимизировано для надежной работы на платформах Intel и Эльбрус с безопасной операционной системой Астра Линукс.
- Настройка и обработка живого изображения фильтрами
- Цветовая сегментация указанных диапазонов гистограммы изображения
- Привязка масштаба инструментов измерения по эталонному объекту

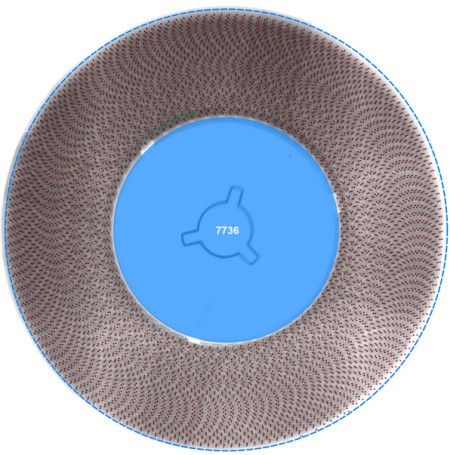

- Функция подсчета компонентов в катушках без вскрытия упаковки
- Инструменты сравнения изображений наложением с выделением различий
- Хранение исходных снимков и параметров их обработки для редактирования
- Экспорт изображений в форматах TIFF и JPG для работы в стороннем ПО
- Возможность разработки специализированных программных модулей
