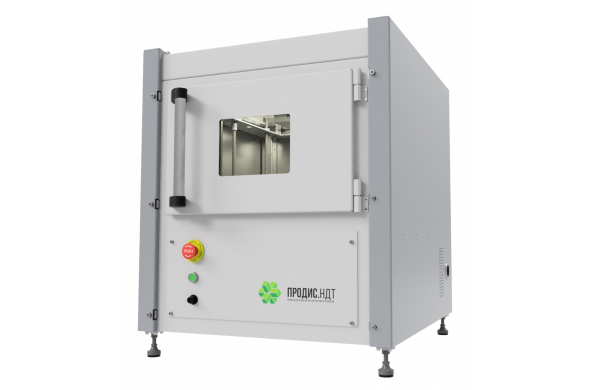

Система рентгеновской инспекции Продис.Электро

Артикул: 5-386821

  • Простая в использовании система с ПО на русском языке
  • Лучшее качество изображения в своем классе (детектор 6.7МП)
  • Функции послойный анализа (томосинтез) и 3D томография
  • Сертифицированный защитный корпус (мощность дозы менее 1мкЗв/ч)
  • Компактная конструкция для любых помещений
  • Поддержка серии рентгеновских источников 10 – 2 мкм до 130кВ
  • Сервис и поддержка от производителя (Россия)

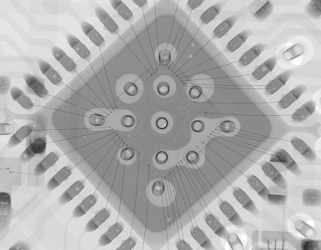

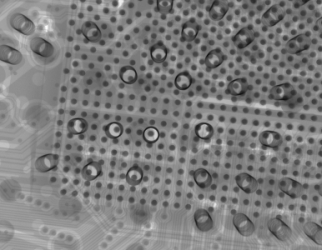

Система для входного, технологического и выходного контроля качества электронных изделий, неразрушающего контроля, промышленной дефектоскопии, спецпроверок и научных исследований.

  • Простая в использовании система с ПО на русском языке
  • Лучшее качество изображения в своем классе (детектор 6.7МП)
  • Функции послойный анализа (томосинтез) и 3D томография
  • Сертифицированный защитный корпус (мощность дозы менее 1мкЗв/ч)
  • Компактная конструкция для любых помещений
  • Поддержка серии рентгеновских источников 10 – 2 мкм до 130кВ
  • Сервис и поддержка от производителя (Россия)

ХАРАКТЕРИСТИКИ

Основные характеристики детектора ПРОДИС.Марк 1215С (Россия)

Технология КМОП
Размер и шаг пикселя 49,5 мкм
Разрешение матрицы 2304 × 2944
Рабочая область 114 × 145 мм

Основные характеристики рентгеновского источника Элтех Мед (Россия)

Модель источника РАП100
Напряжение 50-100 кВ
Мощность 10 Вт
Разрешение* 10 мкм
*подтверждено по тесту JIMA RT RC02-доступны источники до 130кВ с фокусом 2мкм

Основные характеристики системы перемещения ПРОДИС.Электро

Число осей перемещения 5
Геометрическое увеличение* 1,2х – 100х
Размеры стола до 320х250 мм
Масса образца до 5 кг
Инспекция под углом до 45°
Направление наклона 0 — 360°
Бесшовная сшивка Да 420х420мм
*Максимальное геометрическое увеличение зависит от выбора рентгеновского источника

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ PRODIS

Пользовательский интерфейс специально разработан для рентгеновского контроля электронных изделий. ПО proDIS оптимизировано для надежной работы на платформах Intel и Эльбрус с безопасной операционной системой Астра Линукс.

Возможности программного обеспечения

  • Навигация по клику на объекте или рентгеновской и оптической карте объекта
  • Настройка и обработка живого изображения фильтрами реального времени
  • Цветовая сегментация указанных диапазонов гистограммы изображения
  • Съемка бесшовных панорамных рентгеновских снимков высокого разрешения
  • Привязка масштаба инструментов измерения по эталонному объекту
  • Орбитальная съемка по круговой траектории с фиксированным углом
  • Функция подсчета компонентов в катушках без вскрытия упаковки
  • Инструменты сравнения изображений наложением с выделением различий
  • Хранение исходных снимков и параметров их обработки для редактирования
  • Экспорт изображений в форматах TIFF и JPG для работы в стороннем ПО
  • Автоматизация сценариев инспекции и анализа серийных изделий
  • Возможность разработки специализированных программных модулей

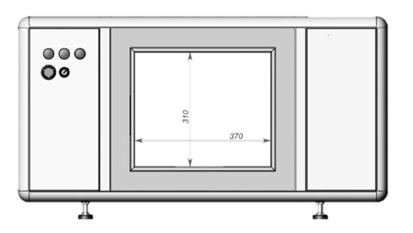

РАЗМЕРЫ

Габаритные размеры* 1000х500х500
Масса системы до 300 кг
Подключение ~ 220В, 50Гц, 16А
*габариты зависят от выбора источника
