Цифровой мультиметр Tektronix DMM4040

Артикул: 1-3302

• Разрядность: 6,5
• Установка 100 В: от 90 В до 110 В
• Установка 120 В: от 108 В до 132 В
• Установка 220 В: от 198 В до 242 В
• Установка 240 В: от 216 В до 264 В
• Частота: от 47 Гц до 440 Гц. Измеряется автоматически при включении
• Потребляемая мощность: Пиковая 28 ВА (средняя 12 Вт)
• Выборки на один запуск: от 1 до 50 000
• Задержка запуска: от 0 с до 3600 с; с шагом 10 мкс
• Задержка внешнего запуска: • Джиттер внешнего запуска: • Вход системы запуска: Уровни TTL
• Выход системы запуска: макс. 5 В (разомкнутый коллектор)
• Защита входа: 1000 В, все диапазоны
• Выход за пределы диапазона: 20% во всех диапазонах, кроме 1000 В пост. тока,
1000 В пер. тока, диодной шкалы и диапазона 10 А.
• Интерфейсы для подключения: к ПК RS-232C, DTE 9-штырьковый, от 1200 до 230400 бод (комплект поставки
включает кабель USB – RS-232) IEEE 488.2. LAN и «Ethernet 10/100Base-T с опцией DHCP (для IP-адреса)».
• Размеры (В x Ш x Г): 88 x 217 x 297 мм
• Вес: 3.6 кг







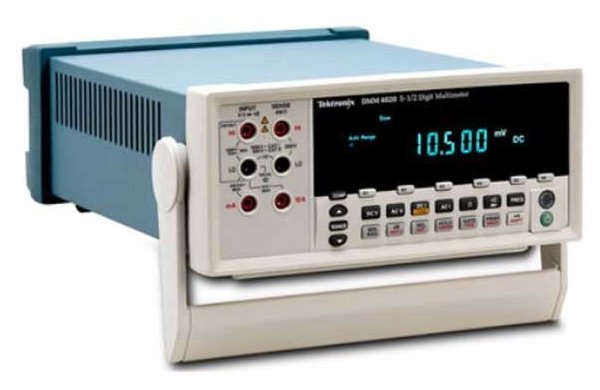

Цифровой мультиметр Tektronix DMM4040


Многофункциональные устройства для точных измерений
По мере усложнения схемотехники встраиваемых систем и ужесточения допусков необходимо измерять большое число разных параметров с высокой точностью, в целях проверки разработки. Цифровые 6,5-разрядные мультиметры Tektronix DMM4050 и DMM4040 объединяют в себе множество функций и возможностей для анализа, обеспечивая высочайшую точность и производительность. Стандартные измерения с помощью мультиметра – сопротивления и силы тока – проводятся с основной погрешностью измерения по постоянному току 0,0024% и разрешением 100 пА и 10 мкОм, что позволяет соответствовать самым современным требованиям. Модели DMM4050/4040 можно также использовать для измерения частоты и периода, а так же для проверки диодов и целостности цепи. Возможность измерения температуры и емкости делает прибор DMM4050 еще более универсальным. Благодаря этому можно заменить температурный датчик, измеритель емкости, счетчик, тестер для проверки на обрыв цепи и стандартный цифровой мультиметр одним универсальным прибором, и сэкономить место и время.


Анализ устройств в режиме графического дисплея
Благодаря уникальному двойному дисплею моделей DMM4050/4040 можно измерять два разных параметра одного сигнала при одном подключении к тестируемой схеме. Чтобы проанализировать качество сигнала (смещение, промежуточные переходные состояние и устойчивость), можно просмотреть данные в виде графика изменений в реальном времени или гистограммы (в режиме графического отображения DMM4050/4040), либо использовать статистику измерений для отслеживания изменений параметров сигнала с течением времени.


Режим записи данных без использования бумаги Trendplot™
В зависимости от видов проверки параметры сигнала могут изменяться. Эти изменения можно выразить количественно путем проведения нескольких измерений в течение минут, часов или суток. С помощью TrendPlot™ можно графически отобразить изменения измеряемой величины в течение разных периодов времени – от коротких до длительных. Функция TrendPlot используется при измерениях напряжения постоянного тока, величины постоянного тока, частоты, сопротивления и температуры. Переменное напряжение и переменный ток могут быть представлены на графике как среднеквадратические величины.


Статистика измерений
Благодаря интегрированной статистической обработке можно рассчитать среднее и стандартное отклонение измерения, а также определить минимальное и максимальное измеренное значение один нажатием кнопки на приборе. Данную функцию можно использовать для измерений напряжения постоянного тока, напряжения переменного тока, напряжения переменного тока в дБ, постоянного тока, переменного тока, сопротивления, емкости, частоты, периода и температуры.


Гистограммы
Для графического отображения среднего и стандартного отклонения ряда измерений можно использовать функцию гистограммы, которая показывает распределение результатов измерений.


Интуитивно понятно управление
Специальные кнопки на передней панели обеспечивают быстрый доступ к часто используемым функциям и параметрам, позволяя уменьшить время настройки. Больше не нужно искать необходимую функцию в меню программы.


Простое сохранение данных и подключение к ПК
USB порт на лицевой панели позволяет легко сохранить данные измерений и параметры приборов на карту памяти. К ПК можно подключиться с помощью портов LAN, RS-232 или GPIB на задней панели. Кабель USB – RS-232 включен в стандартный комплект DMM4050/4040 для подключения к USB порту вашего компьютера.


Простые и точные измерения по четырехпроводной методике
Запатентованные цанговые зажимы для измерений по схеме 2х4 позволяют проводить 4-проводные измерения с помощью только двух выводов. Имеются специальные диагностические выводы для данного подключения. Вы получаете высокое разрешение и точность, а такж



Tektronix DMM4040



Tektronix DMM4040



Tektronix DMM4040
Экран TrendPlot
Пример статистического отчета Min/Max/Avg/SD (Мин./макс./средн. значение/
среднекв. отклонение)
Экран гистограммы




Функции и характеристики

• Измерение напряжения, сопротивления и тока
• Проверка диодов и проверка на обрыв
• Измерения частоты и периода
• Измерения температуры и емкости (DMM4050)
• 4-х проводное измерения сопротивления (по схеме 2х4)
• Режим записи данных без использования бумаги Trendplot™
• Статистика измерений
• Режим построения гистограмм


Подключение

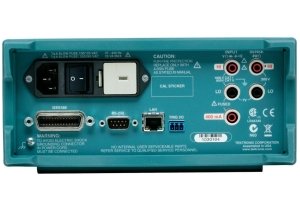

• Входы на передней и задней панелях для измерений по схеме 2х4
• USB порт на лицевой панели для простого сохранения данных измерений и настроек приборов
• Разъемы RS-232, LAN и GPIB на задней панели для быстрого подключения к ПК
• Комплект поставки включает кабель RS-232 – USB для подключения к ПК
• Комплект поставки включает базовую версию ПО LabVIEW
SignalExpress™ TE компании National Instruments для подключения вашего стенда


Основные технические характеристики

• Разрядность 6,5
• Основная погрешность измерения напряжения постоянного тока до 0,0024% (1 год)
• Диапазон измеряемых напряжений от 100 мВ до 1000 В, с разрешением до 100 нВ
• Диапазон измеряемых токов от 100 мкА до 10 А, с разрешением до 100 пА
• Диапазон измеряемых сопротивлений от 10 Ом до 1 ГОм, с разрешением до 10 мкОм
• CAT I 1000 В, CAT II 600 В

Tektronix DMM4040




Принадлежности, входящие в комплект поставки


Измерительное устройство, диагностические
выводы TL710, шнур питания, резервный линейный предохранитель,
Сертификат калибровки, Гарантийный сертификат, Руководство по технике
безопасности и установке, CD-ROM с руководством пользователя (английский,
французский, итальянский, немецкий, испанский, упрощенный китайский,
традиционный китайский, корейский, русский, японский), кабель USB –
RS-232 для подключения к ПК, базовую версию программы National Instruments
LabVIEW SignalExpress™ для Tektronix.




Tektronix DMM4020

Tektronix DMM4020

Сбор данных с помощью Signal Express в приборах Tektronix DMM4020 и DPO3052. Экспорт данных из DMM4020 в Excel при помощи ПО Signal Express.


Единый стенд для отладки

С помощью программного обеспечения LabVIEW SignalExpress™ National Instrument можно захватывать, сохранять и анализировать результаты измерений мультиметра. Все приборы DMM4050 и DMM4040 поставляются с базовой версией ПО SignalExpress для управления прибором, регистрации данных и анализа. Опциональное профессиональное издание включает более 200 функций, обеспечивающих дополнительную обработку сигнала, усовершенствованный анализ, свипирование, испытание в предельных условиях и определяемые пользователем шаги. SignalExpress поддерживает ряд измерительных приборов Tektronix *1, благодаря чему Вы можете создать единый измерительный стенд. После этого Вы получаете возможность управлять всеми функциями приборов, входящих в состав измерительного стенда. Благодаря этому можно автоматизировать сложные измерения проводимые несколькими приборами, регистрировать данные на протяжении длительного времени, получать данные, коррелированные по времени и с легкостью проводить анализ результатов при помощи одного ПК. Только компания Tektronix предлагает возможность создания универсального измерительного стенда упрощающего и ускоряющего отладку сложных разработок.


Производительность, на которую можно положиться

NI LabVIEW Signal Express поддерживает следующие приборы Tektronix: осциллографы серии MSO/DPO4000/3000/2000, осциллографы серии TDS3000C/2000B/1000B, генераторы сигналов произвольной формы/функций серии AFG3000, цифровые мультиметры серии DMM4050/4040/4020.



Рекомендуемые принадлежности
Tektronix TL705

Tektronix TL725

Tektronix AC4000

Tektronix HCTEK4321

Tektronix TL705 Вывод для
прецизионных измерений
сопротивления по схеме 2х4, 1000 В
Tektronix TL725 Пинцет для
измерений сопротивления
SMD компонентов по схеме 2х4
Tektronix AC4000 Мягкий кейс
для транспортировки
Tektronix HCTEK4321 Жесткий
кейс для транспортировки

Tektronix TL710


Tektronix Y8846S  Tektronix Y8846D  Tektronix SIGEXPTE
Tektronix TL710 Высококачественные
диагностические выводы
Tektronix Y8846S
Одиночный комплект
для монтажа в стойку
Tektronix Y8846D
Двойной комплект
для монтажа в стойку
 Tektronix SIGEXPTE
Программа NI LabVIEW
SignalExpress для Tektronix –
профессиональная версия



Характеристики
Установка 100 В от 90 В до 110 В
Установка 120 В от 108 В до 132 В
Установка 220 В от 198 В до 242 В
Установка 240 В от 216 В до 264 В
Частота от 47 Гц до 440 Гц. Измеряется автоматически при включении
Потребляемая мощность Пиковая 28 ВА (средняя 12 Вт)
Выборки на один запуск от 1 до 50 000
Задержка запуска от 0 с до 3600 с; с шагом 10 мкс
Задержка внешнего запуска
Джиттер внешнего запуска
Вход системы запуска Уровни TTL
Выход системы запуска макс. 5 В (разомкнутый коллектор)
Защита входа 1000 В, все диапазоны
Выход за пределы диапазона 20% во всех диапазонах, кроме 1000 В пост. тока,
1000 В пер. тока, диодной шкалы и диапазона 10 А.
Интерфейсы для подключения к ПК RS-232C, DTE 9-штырьковый, от 1200 до 230400 бод (комплект поставки
включает кабель USB – RS-232) IEEE 488.2.
LAN и «Ethernet 10/100Base-T с опцией DHCP (для IP-адреса)».
Размеры (В x Ш x Г) 88 x 217 x 297 мм
Вес 3.6 кг




Характеристики напряжения постоянного тока
Максимальное входное напряжение 1000 В для любого диапазона
Подавление синфазного сигнала 140 дБ при 50 или 60 Гц ±0,1% (асимметрия 1 кОм)
Подавление аддитивных сигналов 60 дБ для NPLC 1 или более, с отключенным аналоговым
фильтром и частотой питающей сети ±0,1% 100 дБ
для NPLC 1 или более, с включенным аналоговым
фильтром и частотой питающей сети ±0,1%.
Способ измерений Multiramp A/D
Линейность АЦП 0,0002% измерения + 0,0001% диапазона
Входной ток смещения
Работа с отключенной функцией
автоматического зануления
После прогрева приборов при температуре калибровки ±1 °C
и менее 10 минут, погрешность: 0,0002% диапазона
дополнительная погрешность +5 мкВ
Аналоговый фильтр При использовании аналогового фильтра характеристики относятся
к периоду один час после использования функции ZERO для
данного диапазона установки NPLC
Соотношение постоянного тока Погрешность равна ±(погрешность входа + погрешность эталона),
где погрешность входа = погрешность напряжения постоянного
тока для входа от HI к LO (в ppm входного напряжения),
а погрешность эталона = погрешность напряжения постоянного
тока для эталона от HI  к LO (датчик) (в ppm опорного напряжения)
Стабилизация Время стабилизации измерения зависит от импеданса источника,
диэлектрических характеристик кабелей, а также изменений
входного сигнала




Характеристики переменного тока
Максимальное входное напряжение 1000 В (ср. кв.) или 1414 В (пиковое), либо произведение
8 × 107 Вольт-Герц (в зависимости от того, что меньше)
для любого диапазона
Способ измерений Связанное по переменному току, истинное
среднеквадратическое значение. Измерение
переменной составляющей тока входа со
смещением до 1000 В пост. тока в любом диапазоне
Полоса пропускания фильтра переменного тока Медленное: 3 Гц – 300 кГц
Среднее: 20 Гц – 300 кГц
Быстрое: 200 Гц – 300 кГц
Подавление синфазного сигнала 70 дБ при 50 или 60 Гц ±0,1% (асимметрия 1 кОм)
Максимальный коэффициент амплитуды 5:1 при полном масштабе
Дополнительные погрешности коэффициента амплитуды
(
Коэффициент амплитуды 1-2, 0,05% полного диапазона
Коэффициент амплитуды 2-3, 0,2% полного диапазона
Коэффициент амплитуды 3-4, 0,4% полного диапазона
Коэффициент амплитуды 4-5, 0,5% полного диапазона
Относится только к несинусоидальным сигналам




Сопротивление
Способ измерений Источник тока, связанный с выходом LO
Макс. сопротивление выводов
(сопротивление 4 проводов)
10% диапазона на один ввод для диапазонов 10 Ом, 100 Ом,
1 кОм. 1 кОм на ввод во всех других диапазонах.
Защита входа 1000 В для всех диапазонов
Подавление синфазного сигнала 140 дБ при 50 или 60 Гц ±0,1% (асимметрия 1 кОм)
Подавление аддитивных сигналов 60 дБ для NPLC 1 или более, с отключенным аналоговым фильтром
и частотой питающей сети ±0,1% 100 дБ для NPLC 1 или более,
с включенным аналоговым фильтром и частотой питающей сети ±0,1%.
Аналоговый фильтр При использовании аналогового фильтра характеристики относятся
к периоду один час после использования функции ZERO для
данного диапазона установки NPLC




Постоянный ток
Защита входа Предохранители, доступ к которым осуществляется с помощью
специальных приспособлений, на 11 А/1000 В и 440 мА/1000 В,
пределы 400 мА; в непрерывном режиме 550 мА для включения на
2 минуты и отключения на 1 минуту
Подавление синфазного сигнала 140 дБ при 50 или 60 Гц ±0,1% (асимметрия 1 кОм)
Подавление аддитивных сигналов 60 дБ для NPLC 1 или более, с отключенным аналоговым фильтром
и частотой питающей сети ±0,1% 100 дБ для NPLC 1 или более,
с включенным аналоговым фильтром и частотой питающей сети ±0,1%.
Аналоговый фильтр При использовании аналогового фильтра характеристики относятся
к периоду один час после использования функции ZERO для данного
диапазона установки NPLC




Переменный ток
Защита входа Предохранители, доступ к которым
осуществляется с помощью специальных
приспособлений, на 11 А/1000 В и
440 мА/1000 В, пределы 400 мА;
в непрерывном режиме 550 мА для включения
на 2 минуты и отключения на 1 минуту
Способ измерений Связанное по переменному току истинное
среднеквадратическое значение, связанное по
постоянному току с предохранителем и шунтом
(без подстроечного конденсатора)
Полоса пропускания фильтра переменного тока Медленное: от 3 Гц до 10 кГц
Среднее: от 20 Гц до 10 кГц
Быстрое: от 200 Гц до 10 кГц
Максимальный коэффициент амплитуды 5:1 при полном масштабе
Дополнительные погрешности коэффициента амплитуды
(
Коэффициент амплитуды 1-2, 0,05% полного диапазона
Коэффициент амплитуды 2-3, 0,2% полного диапазона
Коэффициент амплитуды 3-4, 0,4% полного диапазона
Коэффициент амплитуды 4-5, 0,5% полного диапазона
Относится только к несинусоидальным сигналам




Частота
Время стробирования Устанавливается на 1 с, 100 мс и 10 мс
Способ измерения Гибкая техника счета. Вход, связанный по переменному току,
с функцией измерения напряжения переменного тока
Стабилизация При измерении частоты или периода после изменения напряжения смещения постоянного
тока могут возникнуть ошибки. Для обеспечения наибольшей точности измерения подождите
1 секунду, пока входной подстроечный конденсатор не стабилизируется
Погрешности измерений Чтобы уменьшить погрешности измерений, защитите входы от внешних помех
во время измерения сигналов с низким напряжением и низкой частотой.




Отсутствие обрывов цепи
Порог отсутствия обрывов цепи Устанавливается между 1 Ом и 1000 Ом
Испытательный ток 1 мА
Время отклика 300 Выб./с со звуковым сигналом
Диапазон 24 часа (23 °C ±1 °C)
90 дней (23 °C ±5 °C)
1 год (23 °C ±5 °C)
Коэффициент температуры /°C наружная от 18 до 28 °C




Проверка диодов
Время отклика 300 Выб./с со звуковым сигналом
Испытательный ток 100 мкА или 1 мА
Диапазон 24 часа (23 °C ±1 °C)
90 дней (23 °C ±5 °C)
1 год (23 °C ±5 °C)
Коэффициент температуры /°C наружная от 18 до 28 °C



Комментарии
