Основные особенности DS1102D
Компания Rigol предлагает Вашему вниманию осциллографы серии DS1000: приборы в компактном и легком корпусе, позволяющие просматривать и производить измерения аналоговых и цифровых сигналов. Осциллографы DS1000 идеально подходят для тестирования на производстве, полевых работ, научных и других исследований, связанных с тестированием и устранением неисправностей в аналоговых и цифровых системах.

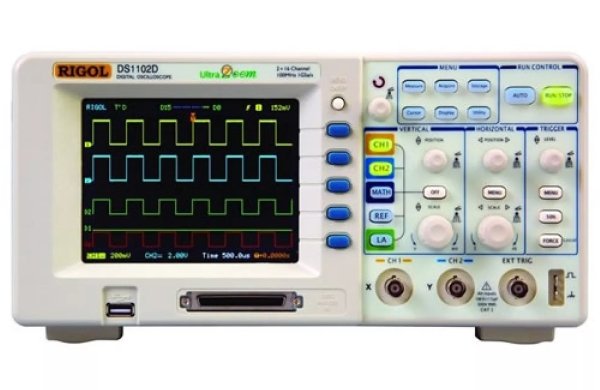

Цифровой осциллограф RIGOL DS1102D:
• Полоса пропускания осциллографа: 100МГц
• Макс. частота дискретизации: в реальном времени 1ГГц (1 канал), в эквивалентном режиме 25ГГц
• Количество каналов: 2
• Глубина памяти до 1M (UltraZoom), вертикальное разрешение 8бит.
• Хранение: 10 осциллограмм + 10 режимов
• Наличие яркостной информации о повторяемости сигнала, как в аналоговых осциллографах
• Режимы синхронизации по уровню, видео, ширине импульса, скорости нарастания, внешний позволяют наблюдать сигналы сложной формы
• Двойная шкала развертки обеспечивает одновременное наблюдение 2 несинхронизированных сигналов
• Автоматические измерения 20 параметров, Фурье-анализ, встроенный частотомер
• MASK TESTING - сравнение сигнала с предварительно заданной маской
• Цифровые фильтры (НЧ, ВЧ, полосовой и режекторный)
• 16-канальный логический анализатор в комплекте с активным логическим пробником
• Дисплей: цветной TFT 64K 320х234
• Интерфейсы: RS-232, USB device, USB host, Pass/Fail output (изолированный)
• Файловая система для управления данными в USB флэш-памяти
Основные технические характеристики DS1102D
|
Характеристики |
|
| Полоса пропускания | 100МГц |
| Частота дискретизации в реальном времени | 1Г выборка/с |
| Эквивалентная частота дискретизации | 10Г выброс/с |
| Время нарастания | 7 нс |
| Время горизонтальной развертки | 5нс/дел до 50с/дел |
| Входной импеданс | 1МОм±2% |
| Дисплей | 5.6" TFT (64k, цветной цвет LCD), 320х234 |
| Каналы | 2 канала + внешний запуск |
| Объем памяти | 1 Mpts на канал |
| Чувствительность по вертикали | 2мВ/дел - 10В/дел |
| Разрешение по вертикали | 8 бит |
| Режим входа | А1 и А2 DC, AC, земля |
| Режимы запуска | По фронту, видео, по длине импульса, задержка , внешняя синхронизация |
| Режимы запуска-развертки | Авто, нормальный, однократный |
| Поргешность измерения временных интервалов | ±0.01% |
| Максимальное входное напряжение | 400В (DC + AC пик, (1МОм входной импеданс 10Х), 5В(Вскз, 50W входной импеданс, BNC |
| Математические функции | Сложение, вычитание, умножение, деление, быстрое преобразование: Фурье (БПФ) |
| Автоматические измерения | B пп, Вамп, Вмакс, Вмин, Вверх, Внижн, В avg , Brms , отриц. выброс, положит. выброс, частота, период, время нарастания, время спада, позитивная длительность, негативная длительность, положит. коэффициент заполнения, отрицат. коэффициент заполнения, задержка… |
| Курсорные измерения | |
| Режимы | ручной, трэк и автоматических измерений |
| Хранение произведеных измерений | 10 осциллограмм и предварительных настроек |
| Напряжеие-питание | 100-240В, 40 - 440Гц. САТ II |
| Потребляемая мощность | 50 Вт Макс |
| Вес | 2,4 кг |
