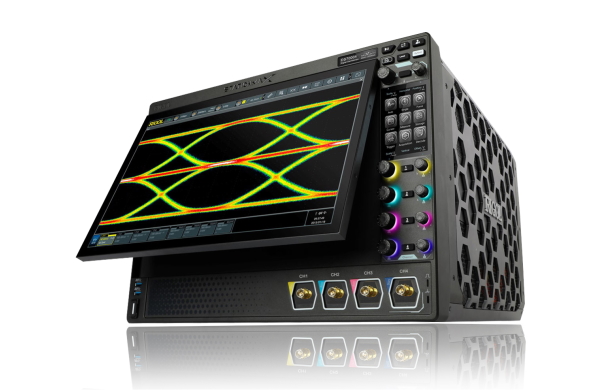

RIGOL DS70304 цифровой высокопроизводительный 4-х канальный осциллограф HighEnd - класса выполнен на основе современных электронных микросхем RIGOL Phoenix, уникальной и запатентованной производителем разработки.
Новейшая элементная база и специальные схемо-технические решения обеспечивают высочайшую производительность с максимальной частотой дискретизации до 20 Гвыб/с и полосой пропускания до 3 ГГц.
В осциллографе RIGOL DS70304 реализована специальная программно-аппаратная система отображения UltraVison III, которая гарантирует технические характеристики, позволяющие достичь самого передового уровня в отрасли, со скоростью захвата до миллионов сигналов в секунду, с глубиной памяти до 2 Гвыб, с регулируемым разрешением 8-16 бит и и частотным преобразованием со скоростью до 10 000 БПФ/с.
В дополнение к улучшенным аппаратным характеристикам цифровой осциллограф RIGOL DS70304 оснащен большим цветным 15,6-дюймовым емкостным мультисенсорным экраном высокого разрешения с электронным управлением наклоном экрана одной кнопкой. Все эти возможности обеспечивают визуализацию сигналов, анализ и получение результатов с максимальной точностью.
Также осциллограф RIGOL DS70304 снабжен особым 3,5-дюймовым экраном с настраиваемой функцией и отображением контекстного меню; и другие удобные конструкции, предоставляющие пользователям невероятный опыт человеко-машинного интерфейса.
Основные характеристики цифрового осциллограф RIGOL DS70304
- Полоса пропускания:; 3 ГГц ;
- Число каналов: 4, аналоговые;
- АЦП: 8бит - 16 бит;
- Частота дискретизации: 20 ГГц (Гвыб/сек);
- Скорость захвата: 1 млн осц/сек;
- Глубина памяти: до500М точек (2 Г точек - опция);
- Коэффициент развертки: 50 пс/дел ~ 1000 с/дел;
- Чувствительность: 1 мВ/дел ~ 1 В/дел, 1 мВ/дел ~ 10 В/дел;
- Диагоналб экрана: 40 см;
- Интерфейсы: USB-host, USB-device, LAN, HDMI;
- Цифровое декодирование; FlexRay (опция), I2S (опция), RS232/UART (опция), /MIL-STD-1553B (опция), I2C (опция; SPI (опция), LIN (опция), CAN (опция).
