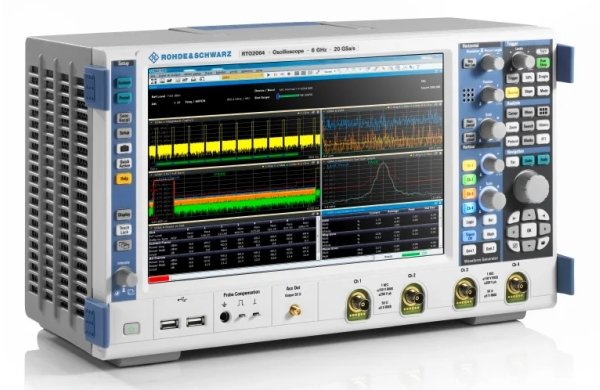

Цифровой осциллограф Rohde & Schwarz RTO2064

Артикул: 1-362199

  • Полоса пропускания 6 ГГц
  • Каналы 4
  • Частота дискретизации До 20 Гвыб/с
  • Память Стандартно 50 млн. Точек, Опционально до 2 млрд.  точек


Основные свойства:

Модель

Полоса пропускания

Каналы

Частота дискретизации

Память

R&S®RTO 2064

6 ГГц

4

До 20 Гвыб/с

Стандартно      50 млн. Точек

      Опционально

до 2 млрд.
точек

R&S®RTO 2044

4 ГГц

4

R&S®RTO 2034

3 ГГц

4

R&S®RTO 2032

2

R&S®RTO 2024

2 ГГц

4

R&S®RTO 2022

2

R&S®RTO 2014

1 ГГц

4

R&S®RTO 2012

2

R&S®RTO 2004

600 МГц

4

R&S®RTO 2002

2



R&S®RTO 2000 – самый компактный лабораторный осциллограф для нескольких областей анализа. При его использовании для проверки разрабатываемых устройств, разработчики могут проводить анализ взаимодействия таких сложных узлов, как источники питания, процессорная система и система датчиков. Осциллограф R&S®RTO 2000, как ни один другой прибор, способен отображать взаимосвязь результатов измерений во временной и частотной областях, а также результатов логического анализа и анализа протоколов.

Полностью переосмысленный пользовательский интерфейс.
Осциллографы снабжены большим емкостным сенсорным дисплеем (с диагональю 12,1 дюйма и высоким разрешением 1280х800), устойчивым к нанесению повреждений, с высокой степенью цветопередачи и широким углом видимости. Сенсорный дисплей с новыми возможностями сенсорного управления позволит без труда сконфигурировать прибор для любой измерительной задачи.


С помощью функции SmartGrid пользователи могут настроить отображение осциллограмм под  свои требования. Интерфейс обеспечивает быстрый доступ к основным инструментам  на панели инструментов и предоставляет возможность документировать результаты  измерения и настройки прибора нажатием одной кнопки. Панель приложений  обеспечивает прямой доступ ко всем имеющимся приложениям, в частности, к функциям  запуска и декодирования, испытаниям на соответствие стандартам и проверке  целостности сигналов, I/Q-анализу и даже к пользовательским средствам разработки.

Зональная функция запуска.
Новая зональная функция запуска (опция RTO-K19) обеспечивает  возможность графического разделения событий во временной и частотной областях. Пользователи  могут задавать до восьми зон произвольной формы. Сигнал запуска активируется  при пересечении или не пересечении исследуемым сигналом заданной зоны. Такая возможность  значительно облегчает обнаружение возмущений в спектре при выявлении и устранении  ЭМП или выделение циклов чтения / записи устройства хранения во временной области  анализа.


Уникальные рабочие характеристики.
Большой объем памяти полезен  для функции архива, которая обеспечивает доступ к полученным ранее  осциллограммам в любое время. Пользователи могут просматривать все сохраненные сигналы  и проводить их анализ с помощью таких инструментов, как масштабирование, измерительные  функции, математические функции, а также функции анализа спектра.


Режим высокой четкости (HD) увеличивает вертикальное разрешение до 16 битов для  наблюдения сигнала во всех подробностях. Режим HD активирует настраиваемую НЧ-фильтрацию сигнала после АЦП.  Пользователи могут настроить запуск по всем, даже самым мелким, деталям сигнала.Обладая скоростью захвата один миллион осциллограмм  в секунду пользователи получают возможность  быстрого обнаружения единичных ошибок сигнала. Высокоскоростной анализ обеспечивается даже при включенных  функциях построения гистограмм и тестирования по маске.



RTO2002/04

RTO2012/14

RTO2022/24

RTO2032/34

RTO2044

RTO2064

Система вертикального отклонения

Число аналоговых каналов

2 / 4

2 / 4

2 / 4

2 / 4

4

4

Число логических каналов

16 (опция RTO-B1)

Полоса пропускания аналоговых каналов

600 МГц

1 ГГц

2 ГГц

3 ГГц

4 ГГц

6 ГГц
(на 2 каналах)
4 ГГц
(на 4 каналах)

Максимальная входная частота для логических каналов

400 МГц

Время нарастания переходной характеристики (расчетное)

510 пс

280 пс

140 пс

116 пс

100 пс

76 пс

Диапазон значений коэффициента отклонения по вертикали

50 Ω от 1 мВ/дел до 1 В/дел
1 МΩ от 1 мВ/дел до 10 В/дел

Импеданс (аналоговые каналы)

50 Ω+/-3,5%; 1 МΩ+/-1%, 15 пФ

Импеданс (логические каналы)

100 кΩ +/-2%, 4 пФ

Максимальное входное напряжение (аналоговые каналы)

5 В СКЗ (50 Ω); 150 В СКЗ / 200 В пик (1 МΩ)

Максимальное входное напряжение
(логические каналы)

+/-40 В пик

Система горизонтального отклонения

Диапазон временной развертки

от 25 пс/дел до 10’000 с/дел

Погрешность временной развертки

+/-5×10-6 (опционально (-В4) +/-0,02×10-6)

Система сбора данных

Частота дискретизации
(аналоговые каналы)

Макс. 10 ГВыб/с на каждый канал

до 10 ГВыб/с
на 4-х каналах
до 20 ГВыб/с
на 2-х каналах

Частота дискретизации
(логические каналы) т

16 х 5 ГВыб/с

Глубина памяти (2-канальные модели)

50 Мточек на 2-х каналах / 100 Мточек на 1 канале
(опционально) до 2 Гточек на 1 канале

Глубина памяти (4-канальные модели)

50 Мточек на 4-х / 100 Мточек на 2-х / 200 Мточек на 1 канале
(опционально) до 2 Гточек на 1 канале

Разрешение

8 бит (до 16 бит в режиме HiRes, опц. –К17)

Эффективное количество бит АЦП

> 7.0 бит (измер.)
(При синусоидальном сигнале с максимальной амплитудой и частотой –3 dB относительно полосы пропускания)

Скорость обновления

более 1 млн. осциллограмм/с

Система синхронизации

Источники синхронизации

Входы аналоговых каналов, вход внешнего запуска, сеть питания, входы логических каналов (опционально)

Режимы запуска

Автоматический, ждущий, однократный

Виды запуска

По фронту/срезу, глитчу, по параметрам импульса, по ранту, по окну, по тайм-ауту, по интервалу, по крутизне сигнала, Data2Clock, по последовательности событий, по шаблону, по состоянию, ТВ/видео, I2C, SPI, UART/RS-232.
Опционально: см. информацию для заказа

Анализ осциллограмм

Категории измерений

Амплитуда, время, глазковая диаграмма, спектр, джиттер

Курсорные измерения

Амплитудные, временные.
Режим работы: установка вручную или фиксация на осциллограмме

Гистограммы

Вертикальные (амплитудные), горизонтальные (временные/частотные)

Тестирование по маске
(Критерий годен / не годен)

До 8 независимых масок.
Возможность создать или загрузить маску и выбрать определенное действие в случае успешного или неудачного тестирования

Математическая обработка

До 4 расчетных осциллограмм.
Создание сложных математических выражений с использованием: математических функций, логических операторов, операторов отношений, БПФ, цифровые фильтры, специальные функции

Дисплей

Тип

Диагональ 12.1 дюйма

Разрешение

1280х800 пикселей (WXGA)

Цветовая схема

Предустановленные (стандартные) или устанавливаемые пользователем таблицы цветов

Послесвечение

В интервале от 50 мс до 50 с

Общие характеристики

Интерфейсы

Стандартно: USB, LAN (10/100/1000BASE-T)
Опционально: GPIB

Питание

100-240 В, 50-60 Гц

Потребляемая мощность

450 Вт

Габаритные размеры (Ш-В-Г), мм

427-249-204

Масса

9,6 кг
