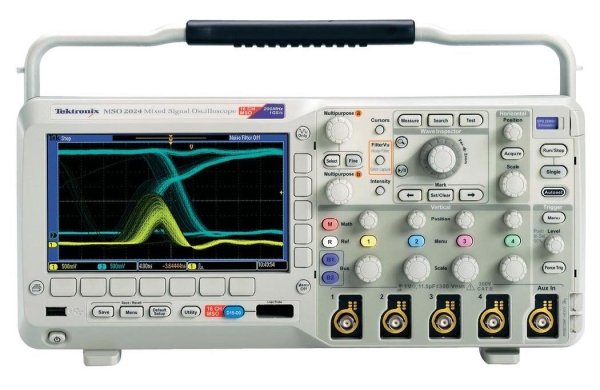

Цифровой осциллограф смешанных сигналов Tektronix MSO 2014

Артикул: 1-1412

• Полоса пропускания: 100 МГц
• Количество каналов: 4 аналоговых+16 цифровых
• Дисплей: Цветной
• Частота дискретизации: 1 ГГц
• Длина записи: 1 млн. точек/кан.
• Скорость захвата сигнала: 5000 осц/сек
• Запуск, декодирование и анализ сигналов последовательных шин I2C, SPI, CAN, LIN
  и RS-232/422/485/UART
• 29 автоизмерений
• Быстрое преобразование Фурье
• Расширенная синхронизации
• Порт USB 2.0 на передней панели для быстрого и простого сохранения данных
• Порт USB 2.0 на задней панели для управления осциллографом с компьютера
• Масса: 3,6 кг (180х377х134)

Осциллографы с цифровым люминофором серии MSO2000 и DPO2000
 – функциональные приборы для отладки аналого-цифровых схем.

Применение

• Разработка и отладка встроенных систем
• Разработка и отладка аналого-цифровыхсхем
• Измерение мощности
• Автомобильная электроника
• Образование и обучение
• Разработка и отладка видеосистем

Запуск по последовательным интерфейсам и декодирование
- Запуск, декодирование и анализ сигналов последовательных шин I2C, SPI, CAN, LIN и RS-232/422/485/UART

Возможность быстрого решения проблем.
Осциллографы с цифровым люминофором (DPO) серии MSO2000 и DPO2000 обладают всеми необходимыми средствами для отображения
сигналов и быстрой локализации проблем. Осциллографы серии DPO2000 – это первые осциллографы с длиной записи 1 млн. точек по всем
каналам, функцией запуска и декодирования сигалов последовательных шин, перестраиваемым фильтром нижних частот, позволяющим увидеть мельчайшие подробности сигнала в полной полосе осциллографа, и все это в одном компактном корпусе.Осциллографы серии MSO2000 имеют дополнительно 16 встроенных цифровых каналов, которые позволяют отображать и сопоставлять по времени аналоговые и цифровые сигналы. Такая интеграция расширяет возможности системы запуска на все 20 каналов,что идеально подходит для отладки
смешанных аналого-цифровых схем.


  Технология цифрового люминофора в осциллографах серии MSO2000 и DPO2000 обеспечивает захват 5000 осциллограмм в секунду и отображение градаций яркости в реальном времени. Цифровой пробник P6316 для осциллографов серии MSO2000 упрощает подключение к тестируемому устройству Серия MSO имеет 16 цифровых каналов, позволяющих наблюдать и анализировать связанные по времени аналоговые и цифровые сигналы.



 Технические характеристики
 • Полоса пропускания: 100 МГц
 • Количество каналов:  4 аналоговых
16 цифровых
 • Дисплей: Цветной
 • Частота дискретизации: 1 ГГц
 • Длина записи:  1 млн. точек/кан.
 • Скорость захвата сигнала: 5000 осц/сек
 • Запуск, декодирование и анализ сигналов
последовательных шин I2C, SPI, CAN, LIN
и RS-232/422/485/UART
 • 29 автоизмерений
 • Быстрое преобразование Фурье
 • Расширенная синхронизации
 • Порт USB 2.0 на передней панели для быстрого и простого сохранения данных
• Порт USB 2.0 на задней панели для управления осциллографом с компьютера
 • Масса: 3,6 кг (180х377х134)

     Стандартные принадлежности


P2221 – пассивный пробник 200 МГц,1х/10x (по одному на каждый аналоговый канал).
     • Р6316 - 16-канальный логический пробник с комплектом принадлежностей
     • Руководство пользователя и переведенная накладка для передней панели

 Сумка для принадлежностей (016-2008-xx).

Шнур питания

Программное обеспечение OpenChoice® PC CommunicationsOpenChoice® –
     Обеспечивает быстрое и простое взаимодействие между компьютером, работающим
     под управлением Windows, и осциллографами серии MSO2000/DPO2000 через USB
     или LAN. Может передавать и сохранять настройки, осциллограммы, результаты изме-
     рений и снимки экрана.
     • NI LabVIEW SignalExpress™ Tektronix Edition LE - Полностью интерактивная изме-
     рительная среда, оптимизированная для осциллографов серии MSO2000/DPO2000,
     позволяет мгновенно захватывать, генерировать, анализировать, сравнивать, импортировать
     и сохранять результаты измерений и сигналы с помощью интуитивно понятного графического
     интерфейса; не требует никакого программирования. Через ПО доступны все стандартные
     функции захвата, управления, просмотра и экспорта сигналов, измеряемых осциллографами
     серии MSO2000/DPO2000.
     • Компакт-диск с документацией






Рекомендуемые дополнительные модули последовательных шин:

DPO2EMBD
– модуль запуска и анализа последовательных шин встроенных систем. Обеспечивает запуск от содержимого пакетов шин I2C
и SPI и предлагает средства анализа, такие как просмотр сигналов шины, декодирование пакетов,средства поиска и таблицы декодирования
пакетов с информацией о времени.
DPO2COMP – модуль запуска и анализа компьютерных последовательных шин. Обеспечивает запуск от содержимого пакетов шин RS-232/422/485/UART и предлагает средства анализа, такие как просмотр сигналов шины,декодирование пакетов, средства поиска и таблицы декодирования пакетов с информациейо времени.
DPO2AUTO – модуль запуска и анализа автомобильных последовательных шин. Обеспечивает запуск от содержимого пакетов шин CAN и LIN и предлагает средства анализа, такие как просмотр сигналов шины, декодирование пакетов, средства поиска и таблицы декодирования пакетов с информацией о времени.

Рекомендуемые принадлежности:

DPO2CONN – Дополнительный порт Ethernet (10/100Base-T) и выход видеосигнала.
071-2331-xx -Сервисное руководство  (только на английском языке).
TPA-BNC – Переходник с TekVPI на TekProbe BNC. *Необходим внешний адаптер питания TekVPI (119-7465-00);
119-7465-xx-Внешний источник питания TekVPI–
TEK-USB-488 – Переходник с GPIB на USB.
196-3508-xx -Набор проводов для цифрового пробника ( каналов)
TEK-DPG – Импульсный генератор TekVPI.Необходим внешний адаптер питания TekVPI (119-7465-00)
067-1686-xx -Калибровочное крепежное приспособление
RMD2000 - Комплект для монтажа в стойку. Без выдвижных полозьев.
ACD2000-Мягкая сумка для переноски и защитная крышка передней панели
200-5045-xx -Защитная крышка передней панели
HCTEK4321 - Чемодан для переноски (необходима ACD2000).
SIGEXPTE – Программное обеспечение NI LabVIEW SignalExpress™ Tektronix Edition (полная версия).
119-7083-00 -USB клавиатура
Рекомендуемые дополнительные пробники
TAP1500 Несимметричный активный пробник, 1,5 ГГц TekVPI™ *Необходим внешний адаптер питания TekVPI (119-7465-00)
TDP0500 Дифференциальный пробник,500 МГц TekVPI™ 42 В. *Необходим внешний адаптер питания TekVPI (119-7465-00);Пробники терминированы сопротивлением 50 Ом,но осциллограф автоматически пересчитывает этунагрузку на 1 МОм.
TCP0030 Датчик переменного/постоянного тока TekVPI™ 30 A, 120 МГц.*Необходим внешний адаптер питания TekVPI (119-7465-00)
TCP0150 Датчик переменного/постоянного тока TekVPI™ 150 A, 20 МГц. *Необходим внешний адаптер питания TekVPI (119-7465-00)
TCPA 300/400 Усилители для системы измерения тока.* Необходим проходной терминатор 50 Ом между входом осциллографа и кабелем BNC.
TCP305 Датчик тока для TCPA300, 50 A,от 0 до 50 МГц
TCP404XL Датчик тока для TCPA400, 500 A,от 0 до 2 МГц.
P5100 Высоковольтный пассивный пробник,2,5 кВ, 100X.
P5200 Высоковольтный активный дифференциальный пробник, 1,3 кВ, 50X/500X, 25 МГц.
P5205 Высоковольтный дифференциальный пробник, 1,3 кВ, 100 МГц. *Необходим внешний адаптер питания TekVPI
(119-7465-00) ; *Необходим адаптер TPA-BNC.
P5210 Высоковольтный дифференциальный пробник, 5,6 кВ, 50 МГц *Необходим внешний адаптер питания TekVPI
(119-7465-00) ; *Необходим адаптер TPA-BNC.
ADA400A Дифференциальный усилитель с большим коэффициентом усиления, 100x, 10x,1x, 0,1x. *Необходим внешний адаптер питания TekVPI (119-7465-00) ; *Необходим адаптер TPA-BNC.
MSO/DPO2000 могут запускаться по конкретным пакетам данных на шине I2C. Можно больше не подсчитывать фронты и единицы с нулями. Специальное представление данных шины позволяет деко-
дировать содержимое пакетов и в том числе Старт, Адрес, Чтение/Запись, Данные и Стоп. А добавление временных параметров данных шины позволяет быстро определять значения двух сигналов.
Выходной сигнал ЦАП. Обратите внимание, как FilterVu™ четко отображает незашумленные ступеньки сигнала ЦАП на кривой переднего плана (желтая), подавляя все частоты выше 5,5 кГц. Кроме того,FilterVu захватывает и отображает высокочастотные глитчи в полной полосе пропускания осциллографа на кривой заднего плана (оранжевая).

 Сравнительная таблица осциллографов серии MSO2000 и DPO2000

Система вертикального отклонения – аналоговые каналы
  MSO2012 MSO2014 MSO2024
DPO2012 DPO2014 DPO2024
Число каналов 2 4 4
Аналоговая полоса*1 (-3 дБ) 100 МГц 100 МГц 200 МГц
Расчетное время нарастания фронта 3,5 нс 3,5 нс 2,1 нс
Аппаратное ограничение полосы пропускания 20 МГц
Режим входа Связь по постоянному току, связь по переменному току, земля
Входное сопротивление 1 МОм ±2 %, 11,5 пФ ±2 пФ
Диапазон чувствительности от 2 мВ/дел до 5 В/дел
Вертикальное разрешение 8 бит
Макс. входное напряжение 300 В (ср.кв.) с выбросами ≤450 В
Погрешность усиления постоянного напряжения
(с установленным смещением 0 В)
±3 % для чувствительности от 10 мВ/дел до 5 В/дел,
±4 % для чувствительности от 2 мВ/дел до 5 мВ/дел
Диапазон смещения
от 2 мВ/дел до 200 мВ/дел ±1 В
от >200 мВ/дел до 5 В/дел ±25 В
Развязка каналов (любые два канала с одинаковой
вертикальной чувствительностью)
      ≥100:1 на частоте ≤100 МГц                              100:1 на частоте ≤200 МГц
*1 Полоса пропускания 20 МГц при 2 мВ/дел для всех моделей
Система вертикального отклонения – цифровые каналы
  MSO2012 MSO2014 MSO2024
Число каналов 16 цифровых (от D15 до D0)
Пороги Общая настройка для группы из 8 каналов
Выбор порога TTL, CMOS, ECL, PECL, настраиваемый
Диапазон настройки порога ±20 В
Максимальное входное напряжение ±40 В
Точность установки порога ±(100 мВ + 3 % от установленного значения)
Максимальный динамический диапазон входного сигнала 80 В (ампл.) (зависит от установленного порога)
Минимальный размах напряжения 300 мВ (ампл.)
Входное сопротивление 101 кОм
Входная емкость пробника 8 пФ
Вертикальное разрешение 1 бит
Система горизонтальной развертки – аналоговые каналы
  MSO2012 MSO2014 MSO2024
DPO2012 DPO2014 DPO2024
Максимальная частота дискретизации 1 Гвыб./с
Минимальная длительность импульса 7,0 нс 3,5 нс
Максимальная длина записи (все каналы) 1 М точек
Максимальный интервал захвата при наивысшей частоте
дискретизации (все каналы)
1 мс
Диапазон скорости развертки от 4 нс до 100 с от 4 нс до 100 с от 2 нс до 100 с
Диапазон задержки развертки от –10 дел до 5000 с
Диапазон сдвига между каналами ±100 нс
Точность развертки ±25 х 10-6
Система горизонтальной развертки – цифровые каналы
  MSO2012 MSO2014 MSO2024
Максимальная частота дискретизации
(при использовании любого из каналов D7-D0)
1 Гвыб./с (разрешение 1 нс)
Максимальная частота дискретизации
(при использовании любого из каналов D15-D8)
500 Мвыб./с (разрешение 2 нс)
Максимальная длина записи 1 М точек
Минимальная длительность импульса 5 нс
Сдвиг каналов 2 нс (ном.)
