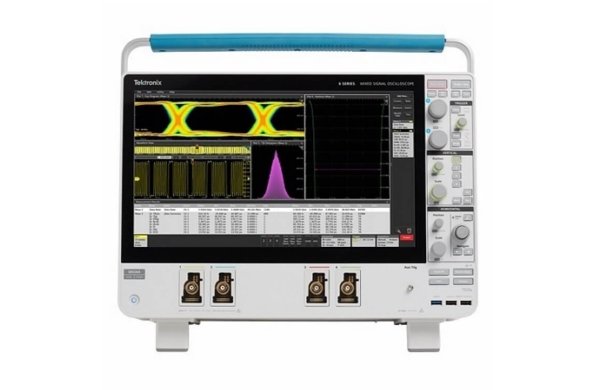

Цифровой осциллограф Tektronix MSO64

  • Анализируйте больше высокоскоростных сигналов одновременно
  • Частота дискретизации 25 Гвыб/с на всех каналах
  • Низкий уровень шума и высочайшее разрешение
  • Новый стандарт для осциллографов с полосой свыше 2ГГц
  • Новые щупы для обеспечения точности и производительности
  • Расширенные измерения и анализ
  • Осциллограф для современных и будущих задач

Основные характеристики:

  • Полоса пропускания: 1 ГГц, 2.5 ГГц, 4 ГГц, 6 ГГц, 8 ГГц
  • Кол-во аналоговых каналов: 4
  • Максимальное число цифровых каналов: 32 (опционально)
  • Частота дискретизации (все каналы): 25 ГВыб/с
  • Стандартный объем памяти (все каналы): 62.5 M
  • Расширенный объем памяти (все каналы): 125 M или 250 M
  • Скорость захвата осциллограмм: 500,000 осц/с (Peak Detect) 30,000 осц/с
  • Разрядность: АЦП 12 бит
  • Разрешение по вертикали: 8 бит при 25 25 ГВыб/с; 12 бит при 12.5 ГВыб/с; до 16 бит при 200 МГц (High Res)
  • Уровень шума: 165 мкВ (1.66% полной шкалы) при 8 ГГц, 1 мВ/дел; 60 мкВ (0.60% полной шкалы) при 1 ГГц, 1 мВ/дел
  • Операционная система: Windows 10 (опционально)
  • Экран: Ёмкостный 15.6 дюйма, 1920 x 1080
  • Встроенный генератор сигналов: 50 МГц (опционально)
  • Вольтметр, частотомер: Бесплатно при регистрации



АНАЛИЗ БОЛЬШЕГО ЧИСЛА СИГНАЛОВ ОДНОВРЕМЕННО

• Полоса от 1 до 8 ГГц

• Четыре АЦП с частотой дискретизации 25 Гвыб/с с полосой 8 ГГц – одновременно!

• Многие осциллографы не могут работать с высокой частотой дискретизации по всем каналам

Серия приборов Частота дискретизации* Полоса пропускания*
Tektronix 6 Series MSO 25 ГВыб/с 8 ГГц
Rohde & Schwarz RTP 20 ГВыб/с 8 ГГц
Keysight S-Series 10 ГВыб/с 4 ГГц
LeCroy WavePro HD 10 ГВыб/с 4 ГГц
Rohde & Schwarz RTO2000 10 ГВыб/с 4 ГГц

*Все каналы включены

УМЕНЬШЕНИЕ ВРЕМЕНИ ОТЛАДКИ И ПРОВЕРКИ БОЛЕЕ, ЧЕМ В ТРИ РАЗА

• Отладка шин памяти DDR3 требует анализа тактового сигнала и до 64 каналов данных. Скорость передачи до 1600MT/s требует полосы пропускания не ниже 6.7ГГц для точного анализа

• Режимы чередования или “половины каналов” уменьшают возможности при полной полосе пропускания прибора

• MSO6 позволяет анализировать несколько каналов данных одновременно

Низкий уровень шума и высокое разрешение

БОЛЬШЕ ДЕТАЛЕЙ ПРИ ИССЛЕДОВАНИИ НИЗКОУРОВНЕВЫХ СКОРОСТНЫХ СИГНАЛОВ

• Новый! Чипсет TEK061 обеспечивает превосходные характеристики и низкий уровень шума

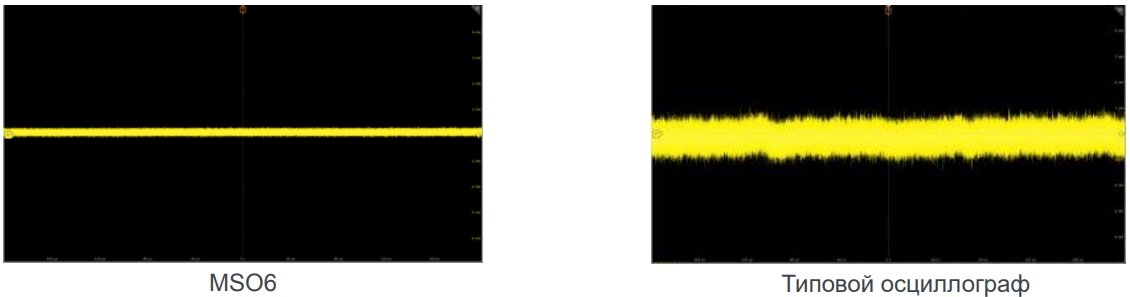

• Уровень шума ниже более чем на 75% по сравнению с обычными приборами при развёртке 1мВ/дел

Полная уверенность при измерениях низкоуровневых сигналов.

• Современные системы требуют использования малошумящих прецизионных источников питания для обеспечения питания микросхем ASIC и FPGA

• Обнаружение перекрестных помех и наводок затруднительно, когда они находятся на уровне шума

• Собственный уровень шума MSO6 позволяет увидеть и измерить

Разрешение по вертикали 12-bit - 16-bit

• АЦП с разрядностью 12-бит позволяет точно отображать сигналы

• Режим High Res еще больше расширяет возможности отображения
◦ 12.5 ГВыб/с: 12 бит при 4 ГГц
◦ 3.125 ГВыб/с: 14 бит при 1 ГГц ◦ 625 МВыб/с: 16 бит при 200 МГц
◦ Уникальные DSP фильтры ограничивают полосу и, соответственно, шум, предоставляя возможность точного отображения сигнала

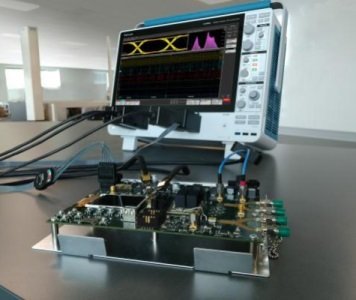

Компактность и удобство использования

НОВЫЙ ИНДУСТРИАЛЬНЫЙ ДИЗАЙН ПОЗВОЛЯЕТ СОХРАНИТЬ МЕСТО НА РАБОЧЕМ СТОЛЕ

  • Прочная металлическая ручка
  • Толщина 7 дюймов! Вес ~ 13 кг
  • Согласование 50Ом и 1MОм позволяет использовать большое количество щупов
  • Легкий доступ ко входам для облегчения подключения/отключения щупов
  • Современная цветовая схема для корпуса и интерфейса прибора
  • Оптимизированная, интуитивно понятная передняя панель со светодиодной индикацией выбранного канала и источника запуска
  • Вход внешнего запуска для более эффективного использования каналов
  • Передние ножки с фиксатором исключают их «подламывание» при работе с прибором

Интуитивный пользовательский интерфейс

СЕНСОРНЫЙ ЁМКОСТНЫЙ HD ЭКРАН С ДИАГОНАЛЬЮ 15.6 ДЮЙМОВ

  • Ярлыки осциллограмм отображают текущую информацию о настройках канала
  • Прямой доступ к математическому редактору, опорным осциллограммам и настройкам шин
  • Все основные параметры развертки по горизонтали, системы запуска и захвата отображаются на ярлыках
  • Прямой доступ к курсорам, заметкам, измерениям, поиску, таблицам с результатами и графикам
  • Бейджи с системы измерений и поиска отображаются в области результатов
  • Огромное пространство для отображения осциллограмм

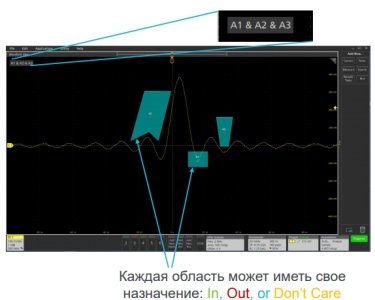

Visual Trigger

ИСПОЛЬЗУЙТЕ ГРАФИЧЕСКИЕ ОБЛАСТИ НА ЭКРАНЕ ПРИБОРА ДЛЯ ОБЛЕГЧЕНИЯ НАСТРОЙКИ ЗАПУСКА ПРИБОРА

• Различные определения для областей ◦ In, Out или Don’t Care

• Стандартные формы областей – прямоугольник, треугольник трапеция и шестигранник
◦ Возможность отрисовки произвольных форм

• Использование логических выражений для нескольких областей

Большой выбор щупов

ОТ ЩУПОВ ОБЩЕГО НАЗНАЧЕНИЯ ДО СПЕЦИАЛЬНЫХ РЕШЕНИЙ

Задача Требуемая характеристика Решение MSO6
Общее назначение • Механическая надежность
• Устойчивость к перегрузкам
• Точность отображения
Несимметричный щуп TPP1000, 1 ГГц, 3.9 пф,10x
Высокоскоростные данные • Полоса пропускания
• Удобство подключения
• Дифференциальный режим
• Несимметричный режим
• Режим «Common mode»
Новинка! TDP4000, 4 ГГц, дифф. Новинка! TAP4000, 4 ГГц, несимметричный Новинка! TDP7700, 4, 6, 8 ГГц TriMode
Анализ источников питания • Высоковольтные дифференциальные
• Токовые щупы
• Подавление постоянной составляющей
THDPxxxx, TMDPxxxx дифф. TCP0030A токовый щуп TIVHxx, TIVMx IsoVu щупы
Логический • Количество каналов
• Гибкость конфигурации
• Легкость подключения
TLP058, логический щуп, 8 каналов

Входы FlexChannel®

ОБЕСПЕЧИВАЕТ САМЫЕ ГИБКИЕ ВОЗМОЖНОСТИ ПО КОНФИГУРИРОВАНИЮ ПРИБОРА ДЛЯ ОТЛАДКИ СЛОЖНЫХ СИСТЕМ

• Технология FlexChannel позволяет использовать каждый аналоговый канал как 8 цифровых

• Непревзойденная гибкость и адаптируемость к различным задачам

• Варианты конфигурации:

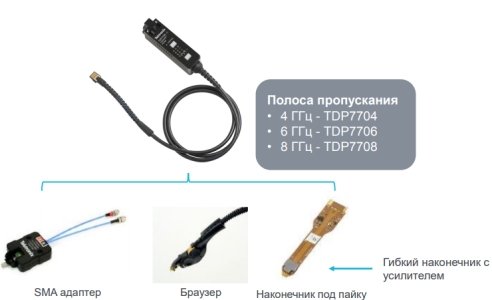

Щупы TDP7700 TriMode

ВЫСОЧАЙШЕЕ КАЧЕСТВО СИГНАЛОВ И ИННОВАЦИОННАЯ ТЕХНОЛОГИЯ ПОДКЛЮЧЕНИЯ

Соединитель TekFlexTM обеспечивает различные возможности подключения:

• Подключение под пайку
• Разъемы типа SMA
• Браузер

Функциональность TriModeTM один щуп позволяет проводить несколько измерений за одно подключение:

• Дифф. режим
• Несимметричный режим
• Режим Common mode

Щупы TDP/TAP4000

АКТИВНЫЕ И ДИФФЕРЕНЦИАЛЬНЫЕ ПРОБНИКИ

TDP4000

• Дифференциальный
• Полоса пропускания 4ГГц
• Входной диапазон ±2 В
• Интерфейс TekVPI

TAP4000

• Несимметричный
• Полоса пропускания 4ГГц
• Входной диапазон 4 В
• Интерфейс TekVPI

Упрощение систем измерений

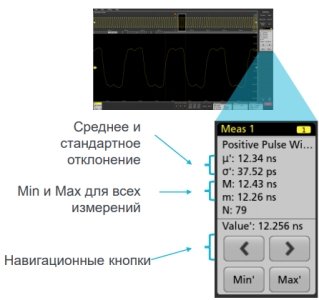

ИНТЕГРИРОВАННАЯ СТАТИСТИКА, ПОИСК МАКСИМУМОВ И МИНИМУМОВ И ПРОЧЕЕ

• Каждое измерение выводится на отдельный ярлык.

• Включение отображения статистики для полной характеризации сигнала.

• Быстрая навигация по измерениям
◦ Кнопки перемещения по измерениям
◦ Кнопки «Min» и «Max» для поиска соответствующих участков в записанной осциллограмме

Расширенный анализ источников питания

АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ СТАНОВЯТСЯ НАДЕЖНЫМИ И ПОВТОРЯЕМЫМИ

• Предоставляет пользователю экспертное решение
◦ Алгоритмы и техники проведения измерений
◦ Предельные значения в соответствии с индустриальными стандартами

• Упрощает подготовку к проведению измерений

• Гарантирует надежные повторяемые результаты

• Обеспечивает документирование результатов тестирования.

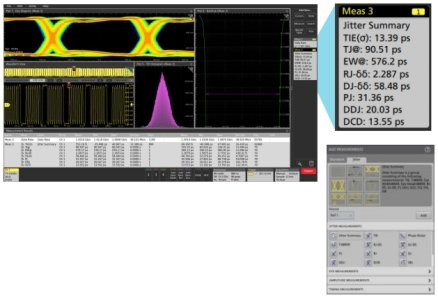

Расширенный анализ джиттера

ХАРАКТЕРИЗАЦИЯ ОСНОВНЫХ ВРЕМЕННЫХ ПАРАМЕТРОВ СИСТЕМ

• Функционал ПО DPOJET интегрирован в интерфейс осциллографа для более легкого и удобного управления

• Измерения джиттера доступны в обычном меню измерений прибора

• Функция «Jitter Summary» упрощает получение информации по основным параметрам.

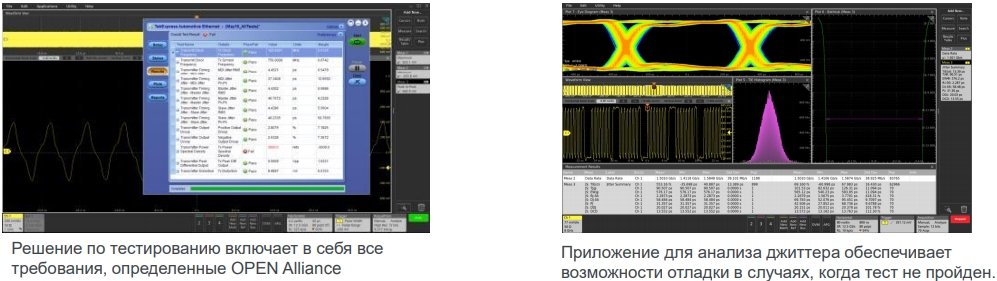

Тестирование последовательных протоколов

ТЕСТИРОВАНИЕ НА СООТВЕТСТВИЕ С УВЕРЕННОСТЬЮ

Автоматизированное тестирование на соответствие предлагает:
• Детализированный отчет о работе
• Полный отчет по принципу «годен\не годен» с графиками и скриншотами
• Ускорение времени тестирования
• Анализ осциллограмм «Offline»
• Тестирование в пределах
• Отладка с использованием базы измерений

Доступные решения
• USB2.0
• Automotive Ethernet
◦ 100Base-T1
◦ 1000Base-T1
Note: Требуется ОС Windows. Опция 6-WIN

Расширение возможностей в любое время

Анализ протоколов и другое:
• Последовательные шины:
− I 2C / SPI − RS-232 / UART
− CAN / CAN FD / LIN / FlexRay
− SENT
− SPMI
− USB 2.0
− Ethernet
− MIL-STD-1553, ARINC429
− Audio
• Анализ джиттера
• Анализ источников питания
• Тестирование на соответствие

Расширение полосы пропускания
 2.5 GHz
 4 GHz
 6 GHz
 8 GHz

Вольтметр/частотомер
Бесплатно при регистрации прибора

ОС Windows 10
Твердотельный диск с ОС

Генератор сигналов

Расширение памяти
До 125 M на канал

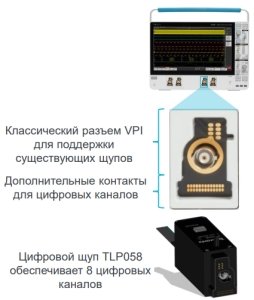

Цифровые щупы TLP058
8 цифровых каналов для любого из входов FlexChannel

ВЫСОКИЕ ЧАСТОТЫ В РАЗЛИЧНЫХ СИСТЕМАХ

• Шины памяти DDR3/LPDDR3

• Протоколы MIPI D-PHY (Экраны, Камеры)

• LVDS (Low Voltage Differential Signaling)

• Шины PCIe Gen 1, 2

• Автомобильный Ethernet

• Устройства и широкой запрещенной зоной

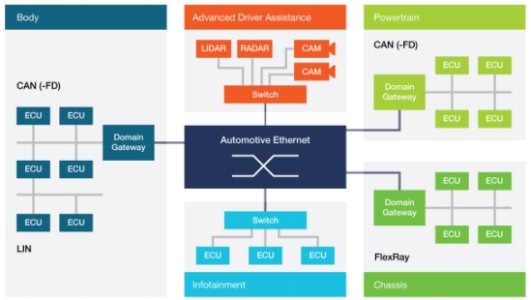

Автомобильный Ethernet

«ПОДКЛЮЧЕННЫЕ» АВТОМОБИЛИ

• ADAS, умные системы безопасности, комплексы «водитель-автомобиль» требуют огромных объемов данных

• Сети все более усложняются, обрастая новыми устройствами

• Автомобильный Ethernet использует неэкранированную витую пару для уменьшения веса и стоимости

• Скорости передачи 100 Мб/с и 1000 Mб/с

• Модуляция PAM3 позволяет добиться требуемой скорости передачи и надежности







БОЛЬШЕ ДАТЧИКОВ, БОЛЬШЕ ДАННЫХ, НОВЫЕ ТРУДНОСТИ

• Строгие ограничения накладываются на уровни сигнала, шум и систему синхронизации

• Новые подходы для инженеров, привыкших к работе с шинами CAN и LIN

• MSO6 предлагает необходимую производительность и средства анализа
