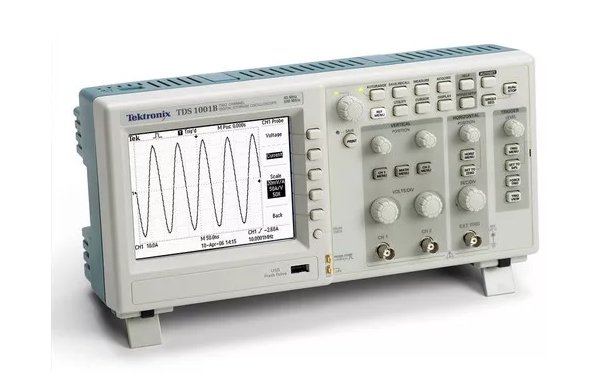

Цифровой осциллограф Tektronix TDS 1001B

Артикул: 1-428

• Полоса пропускания: 40 МГц
• Количество каналов: 2 канала
• Дисплей: Ч/б
• Частота дискретизации: 500 MГц
• Память: 2,5K / канал
• Вертикальная чувствительность: 2 мВ до 5 В/дел
• Горизонтальная развертка: 5 нс - 50 c/дел
• Расширенная синхронизация
• 11 автоизмерений
• Быстрое преобразование Фурье
• Масса: 2 кг



 Области применения
       Разработка и отладка устройств.
       Образование и обучение.
       Испытания и контроль качества на производстве.
       Техническое обслуживание и ремонт.

     Высокая производительность.
     Невероятная простота в применении.

     Цифровые запоминающие осциллографы серий TDS1000B иTDS2000B
     обладают непревзойденным сочетанием технических характеристик
     и простоты в применении по приемлемой цене.

Доступная цифровая точность
Ни один из других цифровых запоминающих осциллографов не обладает полосой пропускания до 200 МГц и частотой дискретизации 2 Гвыб/с при сопоставимой цене. Осциллографы серий TDS1000B и TDS2000B обеспечивают точную регистрацию данных в реальном масштабе времени, вплоть до полного значения полосы пропускания, одинаковую длину памяти при всех значениях временной развертки, сложные режимы синхронизации, позволяющие выделить необходимые сигналы и 11 видов стандартных автоматических измерений во всех моделях. Возможности выполнения быстрого преобразования Фурье (БПФ), а также математические функции сложения, вычитания и перемножения осциллограмм позволяют анализировать работу схем, определять их характеристики и устранять неполадки.

Быстрая и простая регистрация сигналов
Простой пользовательский интерфейс, похожий на элементы управления обычного аналогового осциллографа, облегчает работу с этими приборами, сокращает время обучения и повышает эффективность. Новые функции, например «Меню автоустановки», «Мастер проверки пробников», «Меню контекстно-зависимой справки» позволяют оптимизировать настройку прибора и работу с ним.



Технические характеристики
• Полоса пропускания: 40 МГц
• Количество каналов: 2 канала
• Дисплей: Ч/б
• Частота дискретизации: 500МГц
• Память: 2,5K Квыборок / канал
• Вертикальная чувствительность: 2 мВ до 5 В/дел
• Горизонтальная развертка: 5 нс - 50 c/дел
• Расширенная синхронизация
• 11 автоизмерений
• Быстрое преобразование Фурье
• Масса: 2 кг

Стандартные принадлежности

? Пробники P2220 – 200 МГц, пассивные, с переключением
ослабления 10x и 1x (по одному на канал).
? Шнур питания – необходимо выбрать вариант вилки.
? NIM/NIST – отслеживаемый сертификат калибровки.
? Документация – руководство пользователя.
? Программное обеспечение OpenChoice® PC Communications
позволяет быстро и просто соединить персональный компьютер
с системой Windows и осциллограф серии TDS1000B или TDS2000B
с помощью шины USB. Поддерживает передачу и сохранение
настроек, осциллограмм, измерений и снимков экрана.






Рекомендуемые принадлежности:

? TEK-USB-488 – конвертер GPIB-USB.
? SIGEXPTE – программное обеспечение National Instruments SignalExpress Tektronix Edition Interactive Measurement – профессиональная версия.
? AC2100 – мягкий футляр для переноски прибора.
? HCTEK4321 – жесткий пластмассовый футляр для переноски прибора (требуется AC2100).
? RM2000B – монтажный набор.
? 071-1075-xx – Руководство по программированию (только на английском языке).
? 071-1828-xx – Руководство по сервисному обслуживанию (только на английском языке).
? TNGTDS01 – комплект для обучения операторов. Подробные инструкции и пошаговые лабораторные упражнения, обеспечивающие обучение эксплуатации осциллографов серий TDS1000B и TDS2000B. В комплект входит компакт-диск с руководством для самостоятельного обучения и плата источника сигналов.
? 174-4401-00 – кабель USB, для соединения основного разъема и устройства, длина 0,9 м.




Рекомендуемые дополнительные пробники
P2220 пассивный, с переключением ослабления 10x и 1x (200 МГц при ослаблении на 10x)
P6101B пассивный пробник с коэффициентом передачи 1X (15 МГц, 300Вэфф, категория II)
P6015A высоковольтный пассивный пробник с ослаблением 1000X (75МГц)
P5100 высоковольтный пассивный пробник с ослаблением 100X (75 МГц)
P5200 высоковольтный дифференциальный активный пробник (25 МГц)
P6021 токовый пробник переменного тока, 15 А, 60 МГц.
P6022 токовый пробник переменного тока, 6 А, 120 МГц
A621 токовый пробник переменного тока, 2000 А, от 5 до 50 кГц.
A622 пробник постоянного и переменного тока 100 А, 100 кГц.
TCP303/TCPA300 пробник/усилитель постоянного и переменного тока 15 А, 15 МГц.
TCP305/TCPA300 пробник/усилитель постоянного и переменного тока 50 А, 50 МГц.
TCP312/TCPA300 пробник/усилитель постоянного и переменного тока 30 А, 100 МГц.
TCP404XL/TCPA400 пробник/усилитель постоянного и переменного тока 500 А, 2 МГц.

Сравнительная таблица осциллографов серии TDS1000B

  TDS1001B  TDS1002B  TDS1012B
 Экран (1/4 жидкокристаллический VGA)  Монохромный  Монохромный  Монохромный
 Полоса пропускания  40 МГц  60 МГц  100 МГц
 Число каналов  2  2  2
 Вход внешней синхронизации    Имеется на всех моделях
 Частота дискретизации в каждом канале  500 Мвыб/с  1,0 Гвыб/с  1,0 Гвыб/с
 Длина записи    2,5 тыс. отсчетов при всех режимах временной развертки на всех моделях
 Разрешение по вертикали    8-бит
 Чувствительность по вертикали    2 мВ – 5 В/дел на всех моделях с калиброванной точной настройкой
 Погрешность по постоянному току по вертикали    +3% на всех моделях
 Масштабирование по вертикали    Увеличение или уменьшение вертикального размера осциллограммы,
в реальном времени и остановленной
 Максимальное входное напряжение    300 Вэфф, категория II; снижается на 20 дБ/декаду на частоте свыше 100 кГц до 13 Вразмах переменного тока при 3 МГц
 Диапазон положений    2 мВ/дел – 200 мВ/дел +2 В; >200 мВ/дел – 5 В/дел +50 В
 Ограничение полосы пропускания    20 МГц на всех моделях
 Тип входа    Постоянный ток (DC), переменный ток (AC) и заземление входа (GND) во всех моделях
 Входной импеданс    1 Мом параллельно с емкостью 20 пФ
 Диапазон горизонтальной развертки    5 нс/дел –50 с/дел
 Погрешность горизонтальной развертки    50 10-6
 Масштабирование по горизонтали    Увеличение или уменьшение горизонтального размера осциллограммы, в реальном времени и остановленной
  Интерфейсы ввода/вывода
 Порты USB Во всех моделях: 2 порты USB 2.0
Основной порт USB на передней панели поддерживает запоминающие устройства USB Порт устройств USB, расположенный на задней панели прибора, обеспечивает подключение к персональному компьютеру и любому принтеру, совместимому с PictBridge.
 GPIB    Приобретается дополнительно
Энергонезависимое запоминающее устройство
 Отображение опорной осциллограммы   (2) 2,5 тыс. точек опорной осциллограммы
 Хранение осциллограммы без запоминающего устройства USB    (2) 2,5 тыс.точек
 Хранение осциллограммы в запоминающем устройстве USB    96 и более опорных осциллограмм по 8 МБ
Настройки без запоминающего устройства USB    10 настроек для передней панели
 Настройки с запоминающим
устройством USB
   4 000 и более настроек для передней панели по 8 МБ
 Снимки экрана в запоминающем
устройстве USB
   128 и более снимков экрана по 8 МБ (количество снимков зависит от выбранного формата файлов)
 Сохранение всей информации в
Запоминающем устройстве USB
   12 и более операций «Сохранить все» по 8 МБ
При одной операции «Сохранить все» создается от 3 до 9 файлов
(настройка, снимок экрана и по одному файлу для каждой отображаемой осциллограммы)


Смотрите также Tektronix TDS 1002B
