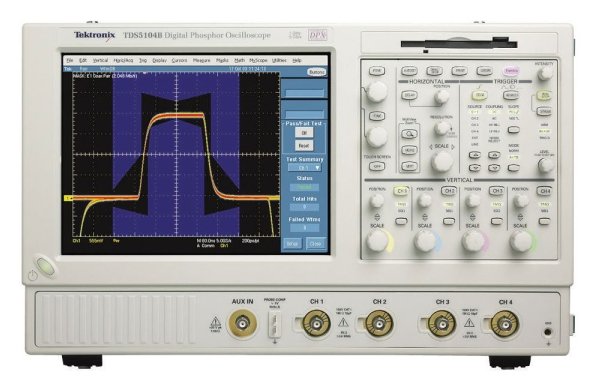

Цифровой осциллограф Tektronix TDS 5104B

Артикул: 1-1553

• Полоса пропускания: 1 ГГц
• Количество каналов: 4 аналоговых
• Дисплей: Цветной ЖК - 26см
• Частота дискретизации: 5 ГГц
• Память: 8 МБ (стандартно)
• Скорость захвата сигнала: до 100000 осц/сек
• 25 автоматических измерений
• 13 видов синхронизации
• Быстрое преобразование Фурье
• Масса: 11 кг. (361x447x288 мм)
Снят с производства, замена Tektronix DPO 4104

• Небольшие размеры/масса
• Яркий дисплей 10,4 дюйма
• Сенсорный экран в стандартной комплектации для моделей TDS5054B и TDS5104B
• Набор усовершенствованных функций запуска
• Тестирование коммуникационных сигналов по маске
• Тестирование в пределах по критерию «годен/негоден»
• Удаленный просмотр и управление
• Отправка сообщений по электронной почте при событиях
• Привод CD-RW
• Совместимость с логическими анализаторами Tektronix
• Контроллер универсальной интерфейсной шины (GPIB)

Производительность и функционал
Цифровые люминесцентные осциллографы (DPO) TDS5000B преставлены тремя моделями с полосами пропускания 350 МГц, 500 МГц и 1 ГГц, частотой дискретизации в реальном времени 5 Гвыб/с, длинной памяти до 16 миллионов точек и набором улучшенных функций запуска, которые позволяют обнаруживать и анализировать даже самые сложные сигналы. Технология DPO позволяет отображать, записывать и анализировать в реальном времени характеристики сигнала по амплитуде, времени и распределению амплитуды во времени. Это дает возможность проанализировать и понять природу возникновения различных аномалий сигнала. Все осциллографы серии TDS5000B с патентованной технологией Tektronix DPX®, обеспечивают скорость захвата более 100000 осциллограмм в секунду.
Некоторые производители осциллографов заявляют о высоких скоростях захвата осциллограмм в течение коротких периодов времени, но только осциллографы Tektronix с технологией DPX, могут непрерывно производить захват осциллограмм на высоких скоростях – это позволяет экономить время благодаря быстрому анализу характера отказов, и возможности локализации их с использованием сложных режимов запуска.
Улучшенный анализ формы сигнала
Модели TDS5000B включают полную систему измерения параметров для характеризации различных сигналов. Любое из 53 автоматических измерений, сгруппированных по типам Амплитуда, Время, Комбинация, Гистограмма и Cвязь, можно выбрать благодаря удобному графическому меню. Более полную характеристику результатов измерения можно получить с помощью статистических данных – среднее значение, мин.,макс. стандартное отклонение и распределение. Курсоры облегчают процесс измерения временных характеристик
осциллограмм, и упрощают анализ фазовых соотношений и отклонений от безопасной рабочей области. Математические операции с осциллограммами позволяют получать результаты в том виде, в котором они нужны пользователю. Доступ к общим математическим функциям осуществляется с помощью кнопок. Простой в использовании и мощный редактор-калькулятор позволяет создавать более сложные алгебраические выражения, включающие источники сигнала, математические функции, величины измерения, скалярные величины и настраиваемые пользователем переменные величины. Специальные программные пакеты для автоматизации измерений позволяют расширить возможности осциллографов серии TDS5000B. Созданные с учетом измерительных возможностей приборов TDS5000B, и ориентированные на различные области применения, они помогаю разработчику быстро провести достоверные измерения и оценить производительность создаваемой системы или устройства. К числу таких программных пакетов относятся приложения для
измерения и анализа мощности источников питания, джиттера, приводов утройств (например, шаговых двигателей), а также ПО для тестирования на соответствие различным стандартам, таким как ANSI/ITU и Ethernet.




 Технические характеристики
• Полоса пропускания: 1 ГГц
• Количество каналов: 4 аналоговых
• Дисплей: Цветной ЖК - 26см
• Частота дискретизации: 5 ГГц
• Память: 8 МБ (стандартно)
• Скорость захвата сигнала: до 100000 осц/сек
• 25 автоматических измерений
• 13 видов синхронизации
• Быстрое преобразование Фурье
• Масса: 11 кг. (361x447x288 мм)

                           Стандартные принадлежности


         • P5050 - 500 МГц, 10x пассивный пробник на канал
         • 016-1935-xx -дополнительная сумка
         • 200-4651-xx -передняя крышка
         • 119-6936-xx -мышь
         • Краткое руководство пользователя
         • CD-ROM с программным обеспечением для продукта TDS5000B
         • CD-ROM для восстановления операционной системы TDS5000B
         • Руководство программиста по GPIB
         • CDROM с опциональным ПО
         • 020-2513-xx - Руководство по OpenChoice®
         • Шнур питания





 Высокая скорость захвата осциллограмм, обеспечиваемая патентованной технологией захвата Tektronix DPX, улучшает возможность захвата глитчей и других нечастых событий.  Измерения мощности  Иллюстрация запуска по аналоговому трехуровневому синхросигналу стандарта HDTV и анализа интервала гашения обратного хода луча



Измерения мощности
Функции измерения, математические операции с сигналами и полученными результатами делают осциллографы TDS5000B оптимальным решением для выполнения измерений мощности, например, напряжения, тока, мгновенной мощности и энергии для разработчиков силовых устройств.
Проверка коммуникационных сигналов по маске
Опция SM обеспечивает полный набор масок для проверки на соответствие стандартам последовательных коммуникационных сигналов. Тестирование по маске можно настроить согласно конкретным требованиям, используя такие функции, как автоматическая установка маски одним нажатием кнопки, автоподстройка, настраиваемое пользователем поле допуска маски, счет совпадения, уведомления об отказе и встроенный редактор масок.
Разработка видеоустройств
Патентованная технология сбора данных Tektronix DPX отличает осциллографы серии TDS5000B от других цифровых осциллографов, обеспечивая скорость захвата до 100000 осциллограмм в секунду и позволяя наблюдать сигналы в реальном времени, как на классических аналоговых приборах. Модели TDS5000B также поддерживают широкий ряд видеостандартов со специальными функциями запуска,
включая NTSC, PAL, SECAM и аналоговое HDTV. Кроме того, можно выбрать координатные сетки IRE и mV для облегчения измерений и визуальной проверки. Все вышеописанное делает осциллографы серии TDS5000B идеальным средством для проектирования и разработки видеоустройств.
Рекомендуемые пробники
P5050 Пассивный пробник 500 МГц, 10х
P6243 Активный пробник 1,0 ГГц
P6245 Активный пробник 1,5 ГГц
P6246 Дифференциальный пробник 400 МГц
P6247 Дифференциальный пробник 1,0 ГГц
P6248 Дифференциальный пробник 1,7 ГГц
P6250 От 0 до 500 МГц, 42 В, дифференциальный пробник (требуется адаптер TCA-BNC)
P6251 От 0 до 1 ГГц, 42 В, дифференциальный пробник (требуется адаптер TCA-BNC)
Опции для приборов
(Доступны для всех моделей, если не указано иного)
Опция 18 Сенсорный экран для TDS5034B
Опция 3M Расширение памяти до макс. 16 мил. точек (1 кан.) для TDS5034B
Опция 1K Тележка для осциллографа
Опция 1R Комплект для монтажа в стойку
Опция SM Тестирование коммуникационных сигналов по маске
Опция VNM Декодирование шины CAN требует модуля запуска ATM1
Опция PS1 Набор для измерений в силовых цепях, включающий токовый пробник TCP202, дифференциальный
высоковольтный пробник, программу для измерений мощности TDSPWR3 и Приспособление для
компенсации пробников напряжения и токовых
Опция CP2*3 TDSCPM2 - ПО для проверки на соответствие коммуникационным сигналам ANSI/ITU
Опция ET3 TDSET3 – ПО для проверки на соответствие с Ethernet
Опция J2*4 TDSDDM2 – ПО для измерений параметров приводов дисков
Опция JA3 TDSJIT3 v2.0, Расширенная – ПО для анализа джиттера и временных параметров
Опция JE3 TDSJIT3 v2.0, Базовая – ПО для анализа джиттера и временных параметров
Опция PW3 TDSPWR3 – ПО для измерений мощности
Опция USB  ПО для проверки на совместимость с USB 2.0
*3 Необходима Опция SM.
*4 Не доступно для TDS5034B
Рекомендуемые принадлежности
071-1362-xx  Руководство по обслуживанию
016-1937-xx  Кейс для перевозки
067-0405-xx Адаптер для калибровки пробника, компенсации и выравнивания
067-1478-xx Приспособление для компенсации пробников напряжения и токовых
118-9402-xx Мини-клавиатура
TDSUSBF Тестовая оснастка для проверки USB
Тестовая оснастка для проверки Ethernet

Сравнительная таблица осциллографов серии

  TDS5034B TDS5054B TDS5104B
 Количество каналов  4
 Аналоговая полоса пропускания (-3 дБ) 5 мВ/дел.- 1 В/дел.  350 МГц  500 МГц  1 ГГц
 Расчетное время нарастания мВ/дел. (типовое значение)  1,15 нс  800 пс  300 пс
 Аппаратное ограничение полосы пропускания    150 МГц или 20 МГц
 Тип входа По переменному току, по постоянному току, заземление
 Входной импеданс, 1 МОм    ±1%
 Входной импеданс, 50 Ом   ±1%  ±2.5%
 Чувствительность входа, 1 МОм    от 1 мВ/дел. до 10 В/дел.
 Чувствительность входа, 50 Ом    от 1 мВ/дел. до 1 В/дел.
 Разрешение по вертикали    8 бит (>11 бит с усреднением)
 Максимальное входное напряжение,1 МОм    150 В КАТ. I, пик ≤400 В. Уменьшение при 20 дБ/
десятичный разряд до 9 Вср.кв. более 200 кГц
 Максимальное входное напряжение, 50 Ом   5 В ср.кв. с пиками < ±30 В
 Погрешность коэффициента усиления по напряжению постоянного тока    1,5% со смещением 0 В
 Диапазон смещения, 1 МОм    от 1 мВ/дел. до 99,5 мВ/дел. ±1 В
от 100 мВ/дел. до 1 В/дел. ±10 В
от 1,01 В/дел. до 10 В/дел. ±100 В
 Диапазон смещения, 50 Ом   от 1 мВ/дел. до 99,5 мВ/дел. ±1 В
от 100 мВ/дел. до 1 В/дел. ±10 В
 от 1 мВ/дел. до
50 мВ/дел. ±0.5 В
от 50,5 мВ/дел. до
99,5 мВ/дел. ±0,25 В
от 100 мВ/дел. до
500 мВ/дел. ±5 В
от 505 мВ/дел. до
1 В/дел. ±2,5 В
 Развязка между каналами для любых двух каналов на одинаковой
 вертикальной шкале
   >100:1 при 30:1 при >100 МГц до номинальной
полосы пропускания
 Система временной развертки
 Диапазон временной развертки    от 200 пс/дел. до 1000 с/дел.
 Диапазон времени задержки временной развертки    от (с/дел. x 10) до 1000 с
 Диапазон компенсации сдвига по фазе между каналами    ±75 нс
 Погрешность временной развертки    15 частиц на миллион
 Погрешность измерения изменения времени    (0,06/частота дискретизации +15 част. на
миллион x |показание|) среднекв.
 Запуск по джиттеру (ср. кв. значение)    типичное значение 8 пс ср.кв.
 Долговременная погрешность частоты дискретизации и времени задержки    ±15 частиц на млн. в любом интервале ≥ 1 мс
 Система сбора данных
   TDS5034B  TDS5054B  TDS5104B
 Частота дискретизации в реальном времени
 1 канал (макс.)    5 Гвыб./с
 2 канала (макс.)    2,5 Гвыб./с
 3-4 канала (макс.)    1,25 Гвыб./с
 Частота дискретизации в эквивалентном масштабе времени (макс.)    250 Гвыб./с
 Макс. длина записи на канал со стандартным объемом памяти  8M/4M/2M   16M/8M/4M
 С Опцией 3M  16M/8M/4M   нет
 Максимальная длительность при наибольшем разрешении в реальном времени (1 канал)
 Временное разрешение (одиночный импульс)    200 пс (5 ГВыб/с)
 Макс. длительность со стандартной памятью  1,6 мс   3,2 мс
 Макс. длительность с Опцией 3M  3,2 мс   нет
