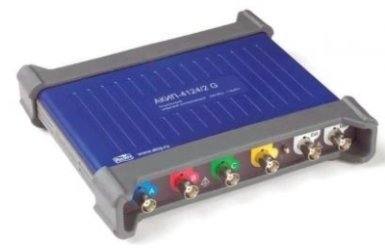

| Цифровой запоминающий USB-осциллограф АКИП-4124/2G • «4 в 1»: осциллограф, анализатор спектра, анализатор последовательных данных, генератор сигналов СПФ • Осциллограф: 4 канала • Полоса пропускания: 60 МГц, 100 МГц и 200 МГц • Максимальная частота дискретизации: 1 ГГц для однократного сигнала (эквивалентная до 10 ГГц) • Максимальный объем памяти (в 1 канальном режиме) до 128 МБ • Автоизмерения (26 параметров); курсорные измерения (?U; ?T) • Анализатор спектра до 200 МГц (БПФ при длине памяти 1 Мб) • Формирование сигналов СПФ: ЦАП 12 бит, частота дискретизации 20 МГц, длина 16 К точек (модели с индексом G) • Допусковый контроль (тест по маске) • Декодирование сигналов CAN, LIN, FlexRay, I2 C, UART/RS-232, SPI • Генератор стандартных сигналов: синус, меандр, треугольник, пила (нараст/спад), Sin X/x, колоколообразный, шум, пост. напряжение /DC (одновременно с осциллографом!) • Сохранение 10.000 осциллограмм во внутр. буфер, цифровая растяжка (x100.000.000) • Интерфейс USB (управление от внешнего ПК), ПО под управлением ОС WIN XP SP2, Vista и WIN 7 • Доп.канал интерфейса «Aux I/O» (вход/выход) • Масса 900 г |
| Технические данные | ||||
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | АКИП-4124 АКИП-4124G |
АКИП-4124/1 АКИП-4124/1G |
АКИП-4124/2 АКИП-4124/2G |
| КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ | Число входных каналов | 4 | ||
| Полоса пропускания (-3 дБ) | 0…60 МГц | 0…100 МГц | 0…200 МГц | |
| Коэф. отклонения (Коткл.) | 10 мВ/дел…4 В/дел | |||
| Вид входа | Открытый, закрытый | |||
| Погрешность установки Коткл. | ± 3 % | |||
| Время нарастания, не более | 5,8 нс | 3,5 нс | 1,75 нс | |
| Входное сопротивление | 1 МОм / 14 пФ | |||
| Входное напряжение | ± 50 мВ … ± 20 В | |||
| КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ | Коэф. развертки (Кразв.) | 2 нс…200 с/дел | 1 нс…200 с/дел | 500 пс…200 с/дел |
| Погрешность установки Кразв | ± 50 ppm (± 0,005 %) | |||
| Режимы работы | Основной, ZOOM окно, X-Y | |||
| СИНХРОНИЗАЦИЯ | Источники синхросигнала | Любой из 4-х каналов, внешняя синхронизация | ||
| Условия запуска развертки | Фронт, пороговый (гистерезис), по длительности, по интервалу, отложенная, окно, логические условия, рант |
|||
| Режим запуска | Автоколебательный, ждущий, однократный, без синхронизации, с сохранением профиля |
|||
| АНАЛОГО- ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ |
Разрешение по вертикали | 8 бит (12 бит в режиме увеличения разрешения (ERES)) | ||
| Частота дискретизации (однократный сигнал) | 1 ГГц (при объединении); 500 МГц – в 2-х канальном; 250 МГц – в 3-х или 4-х канальном |
|||
| Эквивалентная частота дискретизации | 2,5 ГГц | 5 ГГц | 10 ГГц | |
| Длина памяти (на канал)/ модели с индексом G |
1/2 МБ | 4/8 МБ | 16/32 МБ | |
| Длина памяти (при объедении) / модели с индексом G |
4/8 МБ | 16/32 МБ | 64/128 МБ | |
| Интерполяция | Линейная, Sin (X) / х | |||
| Режимы сбора данных | Выборка, послесвеч., цифровой самописец | |||
| КУРС.ИЗМЕРЕНИЯ | Функции | ΔU; ΔT; 1/ ΔT | ||
| АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ | По вертикали | Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе |
||
| По горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка |
|||
| АНАЛИЗАТОР СПЕКТРА | Диапазон входных частот | 0…60 МГц | 0…100 МГц | 0…200 МГц |
| Индикация спектрограммы | Амплитуда, удержание пика, среднее значение | |||
| Тип окна наблюдения | Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса |
|||
| Глубина БПФ | 2…1048576 точек | |||
| ФУНКЦИОНАЛЬНЫЙ ГЕНЕРАТОР | Формы выходных сигналов | Синус, меандр, треугольник, постоянное напряжение (DC) | ||
| Диапазон частот | 0,03 Гц … 1 МГц | |||
| Выходной уровень | ±2 В; погрешность 1%, на нагрузке 600 Ом | |||
| ГЕНЕРАТОР СИГНАЛОВ ПРОИЗВОЛЬНОЙ ФОРМЫ (МОДЕЛИ С ИНДЕКСОМ G) |
Частота дискретизации | 20МГц | ||
| Длина памяти СПФ | 8 кБ | 16 кБ | ||
| Стандартные вых. сигналы | Синус, меандр, треугольник, пила (нарастающая спадающая), Sin(х)/x, колоколообразный, шум, постоянное напряжение, ПСП |
|||
| Разрешение ЦАП | 12 бит | |||
| Время нарастания/спада | < 100 с | |||
| КАЛИБРАТОР | Выход калибровки пробников | Меандр 1 кГц, 1,6 Впик-пик, 600 Ом | ||
| ДЕКОДИРОВАНИЕ | Формат последов. данных | CAN, LIN, I2 C, UART/RS-232, SPI, FlexRay | ||
| ДОПУСКОВЫЙ КОНТРОЛЬ | Горизонтальное разрешение | 1000 … 10000 точек | ||
| Статистика (Годен/Не годен) | В допуске, не в допуске, общее кол-во тестов | |||
| ОБЩИЕ ДАННЫЕ | Источник питания | 2 USB разъема или адаптер напряжения AC/DC (1 А, 5 В) | ||
| Интерфейс | USB 2.0 | |||
| Размеры | 190 × 170 × 40 мм | |||
| Вес | 0,5 кг | |||
| Комплект поставки | • Кабель USB (2) • Адаптер питания (1) • ПО на CD-диске (1) • Руководство по эксплуатации на CD-диске (1) • Пробники (4) |
|||
