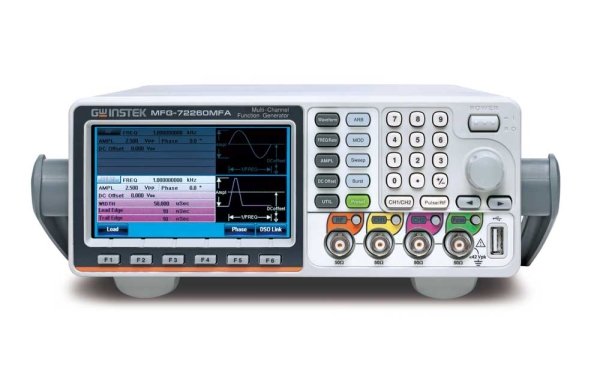

Генератор сигналов специальной и произвольной формы GW Instek MFG-72260MRA

Артикул: 1-378649

Количество каналов: 4; Частотный диапазон ОТ: 1 мкГц; Частотный диапазон ДО: 60 МГц, Импульс - 25 МГц, ВЧ-выход - 320 МГц; Опорный генератор (погрешность установки частоты): ±2×10-5; Выходной уровень (минимум): 1 мВпик-пик; Выходной уровень (максимум): 10 Впик-пик, Импульс - 2,5 Впик-пик, ВЧ-выход - 2 Впик-пик; Выходной импеданс (Ом): 50; ЦАП (бит): 14; Память (СПФ): 16 кБ; Виды модуляции: AM, ЧМ, ФM, ЧМн, SUM, ШИМ, АМн,ФМн; ГКЧ: да; BURST Пакетный режим: да; Экран (см, разрешение): TFT, 480 х 272, 11 см; Особенности: Все выходы полностью гальванически развязаны. Встроенный усилитель до 20 Вт на нагрузке 8 Ом. Прямой цифровой синтез, разрешение по частоте 1 мкГц. Формы сигнала - стандартные (6 видов), произвольная форма (65 видов). Возможность редактирования СПФ без подключения к ПК. Встроенный частотомер до 150 МГц. Усиленная изоляция между выходами с поддержкой режима объединения с ИП постоянного тока (каскадное подключение) для увеличения амплитуды Uвых (AC-DC) до +42 В или -42 В. Программное обеспечение AWES для формирования сигналов произвольной формы.; Интерфейс: USB, LAN; Госреестр СИ: №78118-20 до 27.04.2025 г.

Описание

Генератор сигналов специальной и произвольной формы, генератор импульсов. Независимые выходы с полной гальванической развязкой + синхронизацией вход/выход ТТЛ, вход внешней модуляции.

Технические характеристики

Параметр Значение
Каналы 4
Амплитуда 10 Впик на нагрузке 50 Ом (разрешение 1 мВ)
Диапазон частот 1 мкГц…30 МГц (синус)
Погрешность установки частоты ±(2*10-5)
Режим постоянного смещения ± 5 Впик
Генератор сигналов произвольной формы
ЦАП 14 бит
Частота дискретизации 200 МГц
Длина памяти 16 К точек, 66 встроенных форм
Генератор импульсов
Диапазон 1 мкГц - 25 МГц
Амплитуда 1 мВ…2,5 Впик (на 50 Ом)
Постоянное смещение до ±1 В пик
Длительность импульса 20 нс- 999,9 кс
Время нарастания / спада 10 нс - 20 с с разрешением 1 нс
Коэффициент заполнения 0,01-99,99 %
Общие характеристики
Диапазон 5 Гц…150 МГц
Входящий уровень 35 мВ…30 В скз
Режимы модуляции AM/ ЧМ, ИM, ЧМн, SUM, ШИМ, АМн и ФМн
Режимы свипирования Частота и Амплитуда формирование пакетов радиоимпульсов
Увеличения амплитуды U вых (AC-DC) до +42 В или -42 В
Программное обеспечение AWES для создания и редактирования сигналов произвольной формы (библиотека включает равномерный шум, гауссовский, шум Релея, цифр. коды NZ-код, Манчестер, RS-232, и др.).
Внутренняя память (запись/вызов) 10 ячеек форм сигналов (16 К), 10 профилей настроек.
Дисплей Цветной графический ЖКИ (диагональ 11 см, разрешение 480 х 272 точек)
Интерфейсы USB (host/ device), LAN
Габариты 266 × 107 × 293 мм
Масса 2,5 кг.
