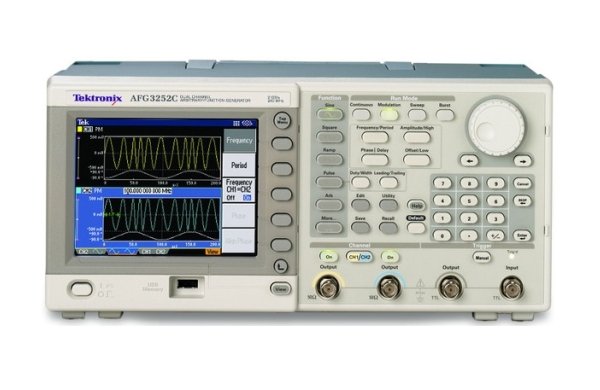

Генератор сигналов TEKTRONIX AFG-3102C

Артикул: 1-378771

Количество каналов: 2; Частотный диапазон ОТ: 1 мкГц; Частотный диапазон ДО: 100 МГц; Опорный генератор (погрешность установки частоты): ±1×10-6; Выходной уровень (минимум): 20 мВпик-пик; Выходной уровень (максимум): 10 Впик-пик; Выходной импеданс (Ом): 50; ЦАП (бит): 14; Память (СПФ): 128 кБ; Виды модуляции: АМ, ЧМ, ФМ, ЧМн, ШИМ; ГКЧ: да; BURST Пакетный режим: да; Экран (см, разрешение): ЖК TFT 14,2 см; Особенности: Формы сигнала - стандартные (12 видов), произвольная форма, дискретизация до 1 ГГц, 4 ячейки памяти для хранения произвольных форм. Генерация импульсов с регулируемой длительностью фронта. ПО ArbExpress для формирования сигналов произвольной формы.; Интерфейс: USB, GPIB, LAN; Госреестр СИ: №53102-13 до 01.02.2023 г.

Назначение генератора сигналов произвольной формы и стандартных функций AFG3102C.

Непревзойденная производительность, гибкость, интуитивно понятное управление и доступная цена делают генератор сигналов произвольной формы, стандартных функций и импульсных сигналов AFG3102C самым востребованным прибором в отрасли.

Применение генератора сигналов произвольной формы и стандартных функций AFG3102C.

  • Тестирование и проектирование электронных устройств.
  • Имитация датчиков.
  • Функциональное тестирование.
  • Обучение.

Особенности генератора сигналов произвольной формы и стандартных функций AFG3102C.

  • Сигналы синусоидальной формы частотой до 10 МГц, 25 МГц, 50 МГц, 100 МГц.
  • Сигналы произвольной формы с разрешением 14 разрядов, 1 Гвыб/с.
  • Амплитуда до 20 Впик-пик на нагрузке 50 Ом.
  • 5,6-дюймовый цветной ЖК дисплей, обеспечивающий полную уверенность в настройках и форме сигнала.
  • Многоязычный интуитивно понятный интерфейс ускоряет настройку.
  • Генерация импульсов с регулируемой длительностью фронта
  • Виды модуляции: АМ, ЧМ, ФМ, ЧМн, ШИМ.
  • Свипирование и пакетные сигналы.
  • Двухканальные модели позволяют сэкономить средства и рационально использовать рабочее пространство.
  • Разъем USB на передней панели для сохранения сигналов на внешних накопителях.
  • Интерфейсы USB, GPIB и LA.
  • Драйверы LabVIEW и LabWindows/IVI-C.

Технические характеристики

Параметр Значение
Число каналов 2
Сигналы Синусоидальный, прямоугольный, импульсный, пилообразный, треугольный, Sin(x)/x, экспоненциальное нарастание и спад, функция Гаусса, функция Лоренца, гаверсинус, постоянное напряжение, шум
Синусоидальный сигнал от 1 мкГц до 100 МГц
Синусоидальный сигнал в пакетном режиме
от 1 мкГц до 50 МГц
Эффективная максимальная выходная частота
100 МГц
Неравномерность АЧХ(1 Впик-пик) ±0,15 дБ (< 5 МГц)
±0,3 дБ (от 5 до 25 МГц)
±0,5 дБ (от 25 до 100 МГц)
Нелинейные искажения (1 Впик-пик) < -60 дБн (от 10 Гц до 1 МГц)
< -50 дБн (от 1 до 5 МГц)
< -37 дБн (от 5 до 25 МГц)
Коэффициент нелинейных искажений
< 0,2 % (10 Гц – 20 кГц, 1 Впик-пик)
Паразитные составляющие (1 Впик-пик) < -60 дБн (от 10 Гц до 1 МГц)
< -50 дБн (1 до 25 МГц)
< -50 дБн + 6 дБн/октава (от 25 до 100 МГц)
Фазовый шум (типовое значение)
< -110 дБн/Гц на частоте 20 МГц при отстройке 10 кГц, 1 Впик-пик
Остаточный шум тактовой частоты
-57 дБм
Прямоугольный сигнал от 1 мкГц до 50 МГц
Время нарастания/спада
< 5 нс
Джиттер (ср.кв.) (типовое значение)
200 пс
Пилообразный сигнал от 1 мкГц до 1 МГц
Нелинейность (типовое значение)
≤0,15 % от пикового значения
Симметрия
от 0 до 100,0 %
Импульсный сигнал от 1 мГц до 50 МГц
Длительность импульса
от 8,00 нс до 999,99 с
Разрешение
10 пс или 5 разрядов
Скважность
от 0,001 % до 99,999 % (действует ограничение по длительности импульса)
Длительность фронта
от 5 нс до 625 с
Задержка переднего фронта
Разрешение
10 пс или 4 разряда
Диапазон
(непрерывный режим): от 0 пс до периода
(пакетный режим с запуском или со стробированием): от 0 пс до периода – [длительность импульса + 0,8 *(длительность фронта + длительность спада)]
Разрешение
10 пс или 8 разрядов
Выброс (типовое значение)
< 5 %
Джиттер (ср.кв.) (типовое значение)
200 пс
Другие сигналы от 1 мкГц до 1 МГц
Полоса шума (-3 дБ) 100 МГц
Тип шума
Белый гауссовский
Добавление внутреннего шума При включении амплитуда выходного сигнала снижается на 50 %

Уровень

От 0 до 50 % от выбранной амплитуды сигнала (Впик-пик)
Разрешение
1 %
Постоянное напряжение (на нагрузке 50 Ом) -от 5 до 5 В

Общие характеристики

Параметр Значение
Разрешение установки частоты 1 мкГц или 12 разрядов
Внутренняя опорная частота
Стабильность
Все сигналы, кроме произвольной формы: ±1•10-6, от 0 до +50 °C Произвольная форма: ±1•10-6 ±1 мкГц, от 0 до +50 °
Относительный уход частоты
±1•10-6 в год
Фаза (кроме пост. напряжения, шума и импульсных сигналов)
Диапазон
от -180° до +180°
Разрешение
0,01° (синусоида), 0,1° (другие сигналы)
Добавление внутреннего шума
При включении амплитуда выходного сигнала снижается на 50 %
Уровень
от 0 до 50 % от выбранной амплитуды сигнала (Впик-пик)
Разрешение
1 %
Основной выход 50 Ом
Дистанционное программирование GPIB, LAN 10BASE-T / 100BASE-TX, USB 1.1. Совместимо со стандартами SCPI-1999.0 и IEEE 488-2
Макс. время настройки (типовое)
USB LAN GPIB
Смена функции
81 мс 81 мс 81 мс
Смена частоты (кроме импульсных сигналов)
2,5 мс 6 мс 3,2 мс
Смена частоты (для импульсных сигналов)
40 мс 37 мс 32 мс
Смена амплитуды
90 мс 97 мс 90 мс
Выбор пользовательского сигнала произвольной формы (длиной 4 тыс. точек из накопителя USB
48 мс 50 мс 49 мс
Выбор пользовательского сигнала произвольной формы (длиной 128 тыс. точек из накопителя USB)
260 мс 266 мс 240 мс
Время загрузки данных для сигнала из 4000 точек (типовое)
47 мс 78 мс 320 мс
Источник питания от 100 до 240 В, от 47 до 63 Гц или 115 В, от 360 до 440 Гц
Потребляемая мощность Не более 120 Вт
Время прогрева (типовое значение) 20 минут
Автоматическая калибровка при включении питания, типовое значение < 10 с
Акустический шум, (типовое значение) < 50 дБА
Дисплей Цветной ЖК дисплей с диагональю 5,6 дюймов
Язык интерфейса и справочной системы Английский, французский, немецкий, японский, корейский, португальский, упрощенный и традиционный китайский, русский (выбирается пользователем)
Габариты и масса
Настольное исполнение
Высота 156,3 мм
Ширина 329,6 мм
Глубина 168,0 мм
Масса нетто 4,5 кг
Масса брутто 5,9
Условия окружающей среды и требования безопасности
Температура
Рабочая
От 0 до +50 °C
Хранения
от -30 до +70 °C
Относительная влажность
Рабочая
≤80 % (≤ +40 °C)
≤60 % (от > +40 до +50 °C)
Высота над уровнем моря до 3000 м
Электромагнитная совместимость
Европейский союз
Директива Совета EC 2004/108/EC
Безопасность UL 61010-1:2004
CAN/CSAC22.2 No. 61010-1:2004
МЭК 61010-1:2001

Комплект поставки

Наименование Количество
1. Компакт-диск с руководством по программированию 1
2. Драйверы LabVIEW и IVI 1
3. Кабель USB 1
4. Кабель питания 1
5. Компакт-диск с программным обеспечением ArbExpress® 1
6. Отслеживаемый сертификат калибровки NIM/NIST 1
7. Руководство по сервисному обслуживанию 1
8. Универсальный генератор сигналов AFG3102C 1
