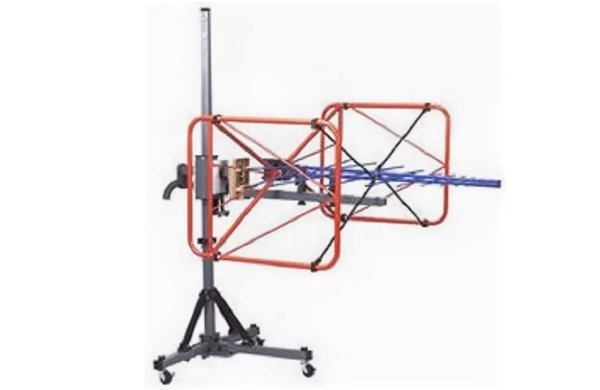

Гибридная антенна ETS-Lindgren 3140B (26 МГц - 3 ГГц)

Артикул: 1-351924

  • Длина антенны: 149,3 см
  • Высота антенны: 76,65 см
  • Ширина антенны: 161,5 см
  • Вес: 10,0 кг


Логопериодическая антенна 3140B BiConiLog







Антенна 3140B имеет:



• Широкий диапазон: 26 МГц – 3 ГГц



• Прочная порошкообразная отделка поверхности



• КСВН (средний): 2:1 (при более 80 МГц)



Антенна EMCO 3140B BiConiLog характеризуется:



• Отлично подходит для небольших камер



• Эффективна при излучении ЭМС RI (26 - 80 МГц),



до 300 Вт для генерации 10 В/м при более 30 МГц (на 3 м, 80% AM)



Описание логопериодической антенны 3140B BiConiLog



Антенна модели 3140B представляет собой гибридную логопериодическую антенну с симметрическим вибратором (треугольные плечи) производства ETS-Lindgren.



Среди современных гибридных антенн, помимо модели 3140B, ETS-Lindgren выпускает также функциональные модели антенн 3149, 3142E и 3143B.



Модель EMCO 3140B создана для измерений ЕМС RI (на предмет устойчивости к излучению).



У данной антенны типа BiConiLog отличный коэффициент усиления, особенно на частотах 26 МГц – 80 МГц, затрачивая менее 300 Вт для генерирования 10 В/м.



Даже при частоте более 80 МГц значение КСВН менее 2:1.



Антенна EMCO 3140B характерна Т-образной конструкцией элементов, имеющую треугольные плечи, что увеличивает ее эффективность на НЧ по сравнению сбиконическими антеннами.



Антенна 3140B легко и просто крепится к штативу для антенн или к антенным мачтам ETS-Lindgren при помощи закручиваемых винтов.



Антенна защищена специальным порошкообразным покрытием, которое предотвращает от внешних воздействий.



Конфигурация антенны 3140B



Стандартная конфигурация



• Антенна 3140B BiConiLog



• Элементы антенны



• Адаптеры для штанги с резьбой – 2 шт.



• Трансформатор симметрирующий



Опции дополнительные



• Несколько вариантов штативов ETS-Lindgren, имеющих неотражающее неметаллическое покрытие для использование антенны в испытаниях ЭМС



Характеристики антенны 3140B



Характеристики электрические



• Минимальная частота: 26 МГц



• Максимальная частота: 3 ГГц



• Номинальное сопротивление: 50 Ом



• Тип разъема у антенны: N



• Мощность пиковая: 1,3 кВт



• КСВН: 2:1



• Направленный тип диаграммы



• Поляризация антенны: линейная



Физические характеристики



• Длина антенны: 149,3 см



• Высота антенны: 76,65 см



• Ширина антенны: 161,5 см



• Вес: 10,0 кг
