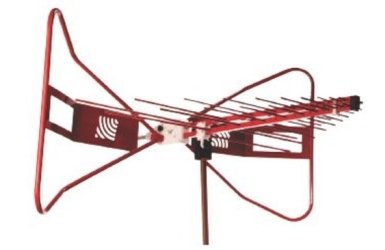

Гибридная антенна ETS-Lindgren EMCO-3143B (30 МГц - 1 ГГц)

Артикул: 1-351912

  • Диапазон по частотам: 30 МГц – 1 ГГц
  • КСВН > 3:1 (свыше 70 МГц)
  • Для тестирования на помехоустойчивость и излучение


Диапазон частоты: 30 МГц – 1 ГГц
. Биконическая логопериодическая антенна 3143B (BiConiLog) – это гибридная антенна, сочетающая инновационную конструкцию, компактный размер и отличную производительность.

Цена по запросу

Основные характеристики EMCO 3143B



• Диапазон по частотам: 30 МГц – 1 ГГц

• КСВН > 3:1 (свыше 70 МГц)

• Для тестирования на помехоустойчивость и излучение

• Гибкая система крепления антенны

• Индивидуальная калибровка



Описание антенны 3143B BiConiLog



Модель антенны EMCO-3143B BiConiLog – это биконическая логопериодическая антенна производства ETS-Lindgren, которая сочетает в себе инновационный дизайн, небольшой компактный размер, а также высокую производительность.

Эта антенна 3143B позволяет проводить высокоточные измерения на широком диапазоне (30 МГц – 1 ГГц), заменяя использование разных антенн, экономя время на их установку.

Гибридная антенна 3143B, как и антенны EMCO-3140B, EMCO-3149, EMCO-3142E, имеет двойное назначение. Данное устройство может использоваться как для тестирования излучения, так и помехоустойчивости.

Конструкция данной антенны предусматривает возможность для подключения стандартного оборудования.

Данные по калибровке антенны предоставляются для тестирования излучения.



Особенности антенны EMCO-3143B



Частотный диапазон



Гибридная антенна EMCO-3143B охватывает частоты в диапазоне 30 МГц – 1 ГГц.

Такой диапазон необходим для испытаний, проводимых в полу-безэховой и безэховой камере.



КСВН



Типичный показатель КСВН для антенны модели 3143B составляет более 3:1 при частоте от 70 МГц и выше.

Для антенны такого размера - это отличный показатель на низких частотах.



Помехоустойчивость и излучение



Измерения на излучение возможно проводить с помощью одной антенны 3143B.

Антенна EMCO-3143B, охватывающая широкий диапазон частот (80МГц – 1ГГц) идеально подходит для тестирования образцов на помехоустойчивость.



Система крепления



Для монтажа антенны 3143B BiConiLog предусмотрен специальный кронштейн (резьба 1/4” 20) и крепление типа «Stinger».



Калибровка



Гибридная антенна 3143-B проходит индивидуальную калибровку: 1м и 3м по SAE ARP 958, 10м по ANSI C63.5.



Конфигурация антенны 3143B



Стандартная комплектация



• Антенна 3143B в сборе

• Кронштейн монтажный для штативов ETS-Lindgren или других приспособлений с резьбой 1/4” x 20

• Специальное крепление типа «Stinger»

• Калибровка индивидуально (1м и 3м по SAE ARP 958, 10м по ANSI C63.5)

• Показатели КПД антенны, сертификат калибровки и соответствия

• Руководство



Опции на заказ



• Несколько неметаллических неотражающих штативов ETS-Lindgren

Для легкого изменения поляризации (горизонтальной и вертикальной) рекомендуется заказать штатив 7-TR.



Характеристики модели 3143B



Электрические параметры



• Частота max: 1 ГГц

• Частота min: 30 МГц

• Поляризация: линейная

• Тип: направленный

• Импеданс (номинал): 50 Ом

• значение КСВН: 3:1

• Разъем: N-типа (female)



Физические параметры



• Ширина: 133,9 см

• Глубина: 124,3 см

• Высота: 76,2 см

• Вес: 5,5 кг



Зависимость макс. непрерывной мощности от частот



Диапазон Мощность (непрерывная) максимальная
30 МГц – 60 МГц 500 Вт
60 МГц – 600 МГц 1 кВт
600 МГц – 1 ГГц 500 Вт
