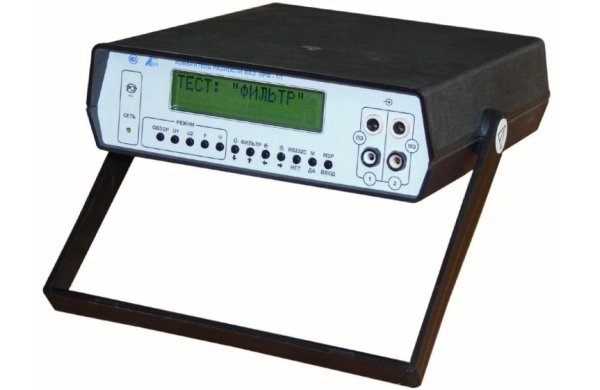

Измеритель разности фаз ИРФ-1/1

Артикул: 1-353044

  • Масса(кг): 1,9
  •  Габариты(мм): 220х65х260



Предназначены для измерения разности фаз синусоидальных напряжений, действующих в двух изолированных цепях (сетях), а также для измерения среднеквадратических значений этих напряжений, их отношения и частоты.

                               Основные технические характеристики:

Прибор измеряет разность между начальной фазой напряжения, действующего на входе «2», и начальной фазой напряжения, дейст

вующего на входе «1», а также приращения этой разности относительно того её значения, которое было измерено до нажатия кнопки «>0<».

Прибор обеспечивает измерение разности фаз при отношении помеха/сигнал до 20 дБ на частотах 25, 50, 75 Гц.

Диапазон рабочих частот от 20 Гц до 5,6 кГц.

Диапазон входных напряжений при измерении разности фаз от 0,1 до 250 В

Пределы измерения разности фаз от 0 до ±180º или от 0 до 360º.

Разрешающая способность 0,1º или 1º

Предел допускаемой погрешности измерения разности фаз ±1º

Диапазон измеряемых среднеквадратических значений напряжений от 0,2 до 250 В.

Предел допускаемой основной погрешности измерения напряжения равен  ±2% (20 – 200 Гц) и ±2,5% (200 Гц – 5,6 кГц).

Предел допускаемой дополнительной погрешности измерения напряжения при изменении температуры в рабочем температурном диапазоне равен пределу основной погрешности на каждые 10º С.

Предел допускаемой дополнительной погрешности измерения напряжения в условиях повышенной влажности равен пределу основной погрешности.

Разрешающая способность (погрешность) измерения частоты в диапазоне от 20 до 999,9 Гцсоставляет 0,1 Гц (±0,2Гц), а от 1 до 10 кГц – 1Гц (±2Гц).

Прибор измеряет отношение напряжения, действующего на входе «1», к напряжению, действующему на входе «2».

Диапазон измеряемых отношений напряжений от 1 до 300.

Предел допускаемой погрешности измерения отношения напряжений ±5%.

Входное активное сопротивление прибора не менее 300 Ом.

Время измерения не более 2 с.

Время готовности прибора к работе после включения – 1 мин.

Время непрерывной работы не менее 8 ч.

Прибор выдерживает перегрузку в течение 1 мин напряжением 300 В на обоих входах.

Сила тока, потребляемого от автономного источника питания, не более 220 мА.

Масса(кг): 1,9 Габариты(мм): 220х65х260
