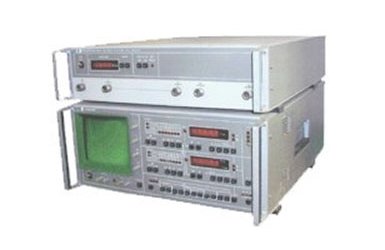

Измеритель разности фаз ФК2-33

Артикул: 1-17053

ФК2-33 Предназначен для измерения разности фаз и отношения уровней сигналов при разработке, производстве и эксплуатации различных радиосредств.
Применяется для настройки, регулировки и измерения амплитудных и фазовых характеристик четырехполюсников, элементов ВЧ-трактов, СВЧ-узлов, активных устройств в условиях лабораторий, цехов и полигонов.
Встроенный микропроцессор обеспечивает удобство эксплуатации и управления прибором и обработки данных. Прибор имеет выход на КОП с возможностью агрегатирования в АИС различного назначения.
Работа прибора основана на стробоскопическом преобразовании частоты настройкой схемой ФАП на рабочую частоту, что обеспечивает перекрытие частотного диапазона 0,11-17,85 ГГц.
Заменяет прибор ФК2-18, по сравнению с которым измеритель ФК2-33 имеет более широкий диапазон частот, возможность цифровой и осциллографической индикации.



Измеритель разности фаз ФК2-33

ФК2-33 Предназначен для измерения разности фаз и отношения уровней сигналов при разработке, производстве и эксплуатации различных радиосредств.
Применяется для настройки, регулировки и измерения амплитудных и фазовых характеристик четырехполюсников, элементов ВЧ-трактов, СВЧ-узлов, активных устройств в условиях лабораторий, цехов и полигонов.
Встроенный микропроцессор обеспечивает удобство эксплуатации и управления прибором и обработки данных. Прибор имеет выход на КОП с возможностью агрегатирования в АИС различного назначения.
Работа прибора основана на стробоскопическом преобразовании частоты настройкой схемой ФАП на рабочую частоту, что обеспечивает перекрытие частотного диапазона 0,11-17,85 ГГц.
Заменяет прибор ФК2-18, по сравнению с которым измеритель ФК2-33 имеет более широкий диапазон частот, возможность цифровой и осциллографической индикации.

Основные данные ФК2-33
• Диапазон частот 0,11 -17,85 ГГц
• Пределы измерения:
модуля коэффициента передачи - 60...+30 дБ
разности фаз 0...±180о
• Погрешность измерения:
модуля коэффициента передачи, дБ: 0,8 (при 20 дБ); 1,4 (при 40 дБ); 4 (при 60 дБ)
разности фаз сигналов, град: 2 (при 20 дБ); 3,2 (при 40 дБ); 2,1 (при равных уровнях сигналов в измерительном и опорном каналах)
• Объем памяти ПЗУ 9К
