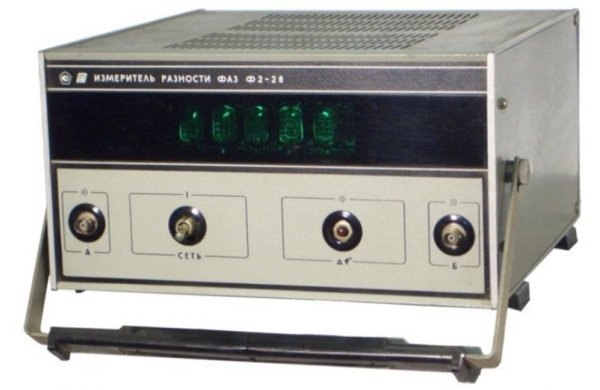

Измеритель разности фаз Ф2-28
Ф2-28 предназначен для прецизионных измерений разности фаз и фазовых приращений между двумя синхронными синусоидальными напряжениями.
Может использоваться для определения фазовых характеристик усилителей, аттенюаторов, фазовращателей, фильтров и других узлов различных радиоэлектронных устройств.
Измерения полностью автоматизированы. Вывод информации на ЦПУ в коде 8-4-2-1.
Основные данные Ф2-28
• Диапазон частот 5 Гц - 500 кГц
• Пределы измерения разности фаз 0-360°
• Диапазон входных напряжений 10 мВ - 10 В
• Погрешность измерения разности фаз:
при входном напряжении 0,1 - 10 В: ±0,2° (5-200 Гц) ±0,3° (200-105 Гц), ±4*10-4Fo (105-5*105 Гц), где F - частота сигнала в кГц;
при входном напряжении 10-100 мВ ±4°
• Амплитудно-фазовая погрешность измерения: ±0,04 А° (5-50 Гц), ±0,025А° (50 Гц - 500 кГц)
• Входное сопротивление и емкость: > 1 МОм,
