Описание
Измерительная логопериодическая антенна П6-122 совместно с измерительными приемными устройствами и генераторами применяется для измерения плотности потока энергии электромагнитного поля, параметров антенных устройств, параметров электромагнитной совместимости радиоэлектронных средств, а также возбуждения электромагнитного поля с заданной плотностью потока энергии в диапазоне частот от 300 до 3000 МГц. Рекомендуется для решения метрологических задач и задач оценки ПЭМИН. Антенна может использоваться для работы в лабораторных, заводских и полевых условиях. Соответствует ГОСТ 22261-94.

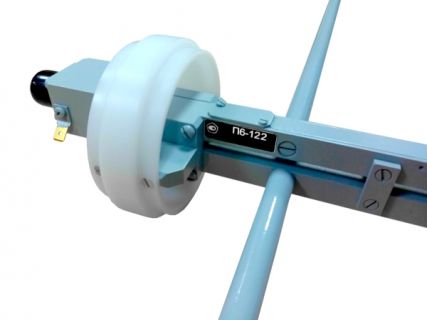

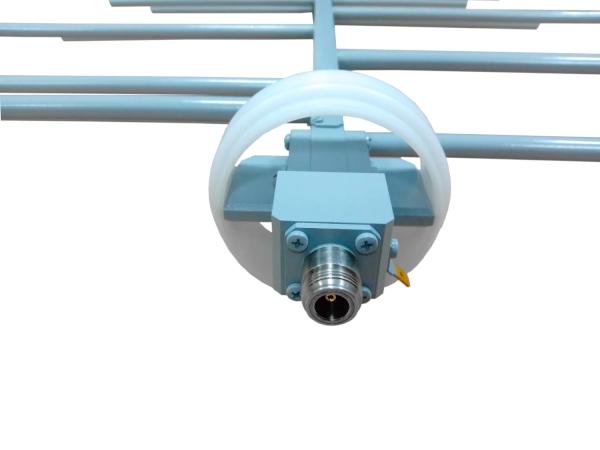

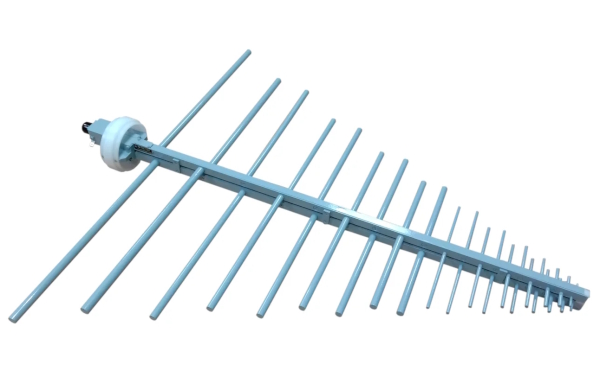

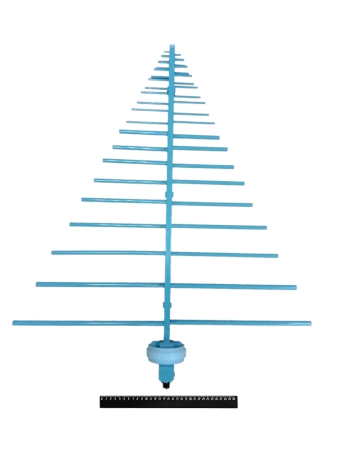

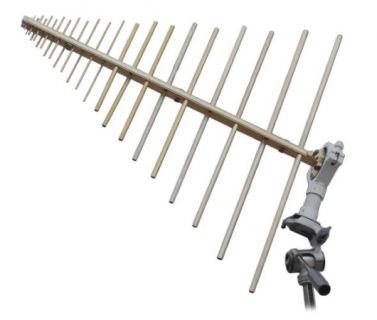

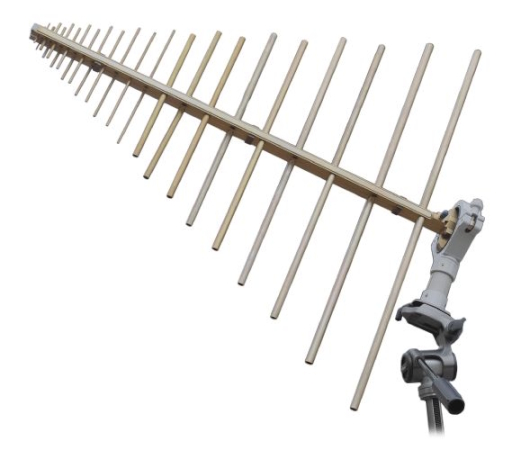

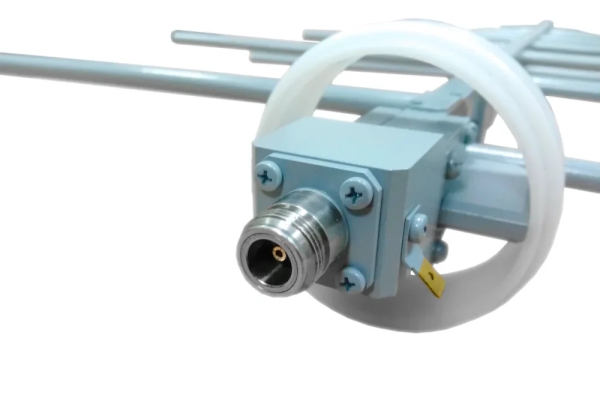

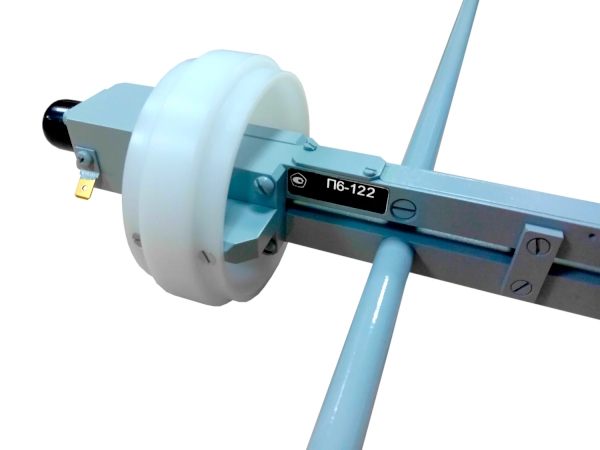

Антенна выполнена в виде продольной решетки вибраторов, питаемых двухпроводной симметричной линией с проводниками квадратного сечения, выполняющие одновременно роль несущей конструкции. Длина вибраторов и расстояние между ними изменяются по закону геометрической прогрессии со знаменателем т = 0,88. Возбуждение двухпроводной линии осуществляется коаксиальным кабелем типа РК-50-2-22, проложенным вдоль одного из проводников двухпроводной линии. Антенна имеет коаксиальный СВЧ - вход с волновым сопротивлением 50 Ом (соединитель N (розетка)). Конструкция антенны предусматривает возможность её крепления на стандартный фотоштатив или диэлектрическую треногу.
Особенности
- Ширина диаграммы направленности антенны слабо зависит от частоты;
- Стабильные метрологические характеристики позволяют использовать антенну вкачестве рабочего эталона;
- Защита оконечного оборудования от статического электричества обеспечиваетсяконструкцией антенны (с применением заземляющего устройства);
- Возможна эксплуатация в лабораторных и полевых условиях, а также насредствах подвижности. По требованию заказчика может изготавливаться во влагозащитном исполнении в соответствии с стандартом IP54;
- Имеет различные варианты крепления;
- Может использоваться как элемент многолучевых антенных решеток.
Комплектность
Технические характеристики |
|
| Коаксиальный разъем | тип N (розетка) |
| Диапазон рабочих частот | 300 - 3000 МГц |
| Коэффициент усиления антенны | ≥5 дБ |
| Пределы погрешности коэффициента усиления антенны | ±2 |
| КСВН | 2 |
| Габариты | 726х659х33 мм |
| Масса | 1,7 кг |
Условия эксплуатации |
|
| Температура | -40...+50 °C |
| Относительная влажность воздуха при 25°C | ≤70 % |
| Атмосферное давление | 630 - 795 мм.рт.ст. |
Комплектация
- Антенна измерительная логопериодическая П6-122
- Формуляр
- Руководство по эксплуатации*
- Методика поверки*
- Кронштейн для крепления антенны АК-02*
- Короб транспортировочный*
* - поставляется по дополнительному заказу
