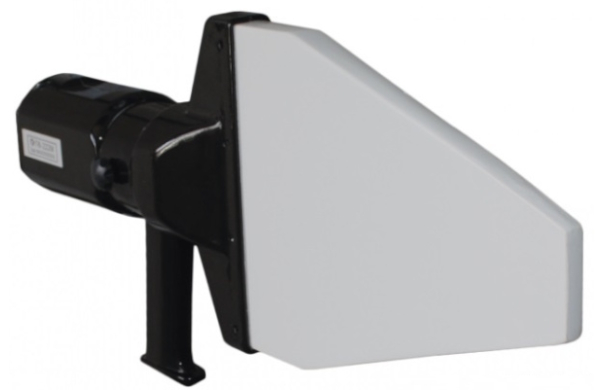

Широкополосная пассивная измерительная логопериодическая антенна П6-222 предназначена для приема линейно поляризованного сигнала в диапазоне от 1 до 18 ГГц. В зависимости от типа присоединительного устройства может использоваться для поиска источников излучения электромагнитного поля, или плотности потока энергии, определения поляризации сигнала. Идеально подходит для измерения параметров поля в задачах служб РЧЦ и ГСН, а также для аттестации систем связи РРС.
Особенности
- Обладает высокими направленными свойствами.
- Носимая, незаменима для работы в полевых условиях.
- Имеет поворотную анатомическую рукоятку, позволяющую ориентировать антенну по поляризации.
- По требованию Заказчика может оснащаться лазерным маркером с питанием от встроенных АКБ.
- Возможна установка на типовой фотоштатив.
- Поставляется с калибровочным сертификатом.
Технические характеристики
| Диапазон частот | 1 - 18 ГГц |
|
Коэффициент усиления |
3,5 - 7 дБ ±2 дБ |
| КСВН | 2,5 |
| Поляризация | Линейная |
| Тип СВЧ соединителя | N |
| Тип антенны | Приёмная |
Общие характеристики |
|
| Габариты | 513 х 91 х 242 мм |
| Масса | 0,8 кг |
| Температура воздуха | -40 ... +50 °C |
