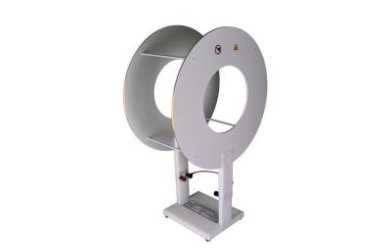

Кольца Гельмгольца предназначены для генерации точно заданного магнитного поля от 0 Гц до верхнего предела звукового диапазона частот и за его пределами. Сгенерированные магнитные поля находятся в сильной линейной зависимости от тока катушки. Напряжённость поля можно рассчитать точно при помощи аналитических (или численных) методов, основанных на геометрии катушек, числе витков, и токе в витках катушек. Поэтому HHS 5204 идеально подходит для калибровки магнитного поля зондов или датчиков. Калибровка магнитного поля отслеживается по току в катушке или падению напряжения в известном резисторе. Сами кольца не требует калибровки.
Специалисты компании "Лайнтест" бесплатно окажут в необходимом объёме помощь в выборе комплектаций и наиболее оптимальных решений.
Специалисты компании "Лайнтест" бесплатно окажут в необходимом объёме помощь в выборе комплектаций и наиболее оптимальных решений.
Технические характеристики:
| Спецификация | |
| Характеристика | Значение |
| Кол-во витков | 5 |
| Максимальный ток в катушке | 3,5 А, 5 минут |
| Номинальный ток в витке | 3 А, непрерывный |
| Максимальная напряжённость магнитного поля | 60 A/м, 5 минут |
| Номинальная напряжённость магнитного поля | 50 А/м, непрерывный |
| Напряжённость магнитного поля при силе тока в витке в 1 A | 17,037 A/м |
| Сила тока требуемая для напряжённости поля в 1 A/м | 58,7 мА |
| Конверсия тока в напряжённость поля | 32,66 дБ/м |
| Диаметр колец | 420 мм |
| Расстояние между кольцами | 210 мм |
| Размеры | 0,42 м x 0,23 м x 0,65 м |
| Тип коннекторов | 4 мм, мама |
| Используемый диапазон частот | От 0 до 1 МГц |
| Индуктивность (одно кольцо) | 37 мкГн |
| Индуктивность (пара колец) | 82 мкГн |
| Сопротивление (на одно кольцо) | 0,6 Ом |
| Резонансная частота | > 4 МГц |
| Вес | 2,2 кг |
