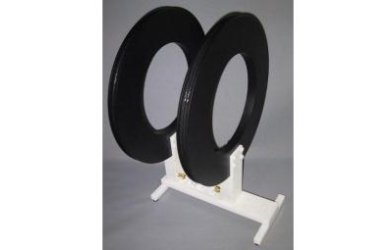

Кольца Гельмгольца предназначены для генерации точно заданного магнитного поля от 0 Гц до верхнего предела звукового диапазона частот и за его пределами. Сгенерированные магнитные поля находятся в сильной линейной зависимости от тока катушки. Напряжённость поля можно рассчитать точно при помощи аналитических (или численных) методов, основанных на геометрии катушек, числе витков, и токе в витках катушек. Поэтому HHS 5204-36 идеально подходит для калибровки магнитного поля зондов или датчиков. Калибровка магнитного поля отслеживается по току в катушке или падению напряжения в известном резисторе. Сами кольца не требует калибровки.
Благодаря устойчивости тефлоновой изоляции проводов к воздействию высоких температур возможно генерировать магнитные поля до 3000 А/м на короткий промежуток времени. Типичная область применения HHS 5204-36 - тесты на устойчивость к воздействию магнитных полей по стандартам моторизированного транспорта или MIL STD 461. В качестве альтернативы небольшой датчик петли может быть использован для определения фактической напряжённости поля.
Специалисты компании "Лайнтест" бесплатно окажут в необходимом объёме помощь в выборе комплектаций и наиболее оптимальных решений.
Благодаря устойчивости тефлоновой изоляции проводов к воздействию высоких температур возможно генерировать магнитные поля до 3000 А/м на короткий промежуток времени. Типичная область применения HHS 5204-36 - тесты на устойчивость к воздействию магнитных полей по стандартам моторизированного транспорта или MIL STD 461. В качестве альтернативы небольшой датчик петли может быть использован для определения фактической напряжённости поля.
Специалисты компании "Лайнтест" бесплатно окажут в необходимом объёме помощь в выборе комплектаций и наиболее оптимальных решений.
Технические характеристики:
| Спецификация | |
| Характеристика | Значение |
| Кол-во витков | 12 |
| Максимальный ток в катушке | 60 А, 5 минут |
| Номинальный ток в витке | 30 А, непрерывный |
| Расстояние между кольцами | 200 мм, 250 мм, 300 мм |
| Максимальная напряжённость магнитного поля | 2500 A/м, 5 минут |
| Номинальная напряжённость магнитного поля | 1288 А/м, непрерывный |
| Напряжённость магнитного поля при силе тока в витке в 1 A | 42,93 A/м, 152,66 дБмкА/м |
| Сила тока требуемая для напряжённости поля в 1 A/м | 23,29 мА |
| Конверсия тока в напряжённость поля | 32,66 дБ/м |
| Диаметр колец | 400 мм |
| Размер | 0,38 м x 0,58 м x 0,42 м |
| Тип коннекторов | 4 мм, мама |
| Используемый диапазон частот | От 0 до 500 кГц |
| Индуктивность (одно кольцо) | 120 мкГн |
| Индуктивность (пара колец) | 240-260 мкГн |
| Сопротивление (на одно кольцо) | 47,5 мОм |
| Ёмкость колец | 52 пФ |
| Резонансная частота | > 1,4 МГц |
| Вес | 10,2 кг |
