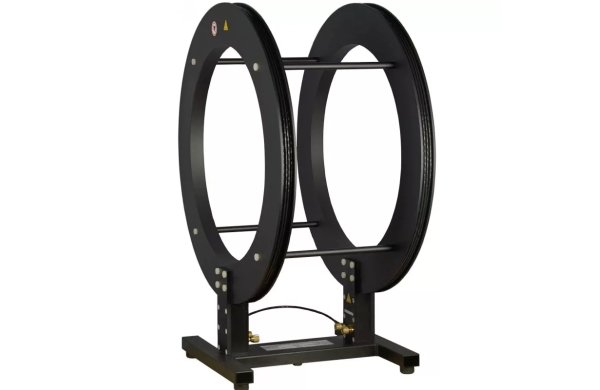

Кольца Гельмгольца предназначены для генерации точно заданного магнитного поля от 0 Гц до верхнего предела звукового диапазона частот и за его пределами. Сгенерированные магнитные поля находятся в сильной линейной зависимости от тока катушки. Напряжённость поля можно рассчитать точно при помощи аналитических (или численных) методов, основанных на геометрии катушек, числе витков, и токе в витках катушек. Поэтому HHS 5206-16 идеально подходит для калибровки магнитного поля зондов или датчиков. Сами кольца не требует калибровки.
Благодаря устойчивости тефлоновой изоляции проводов к воздействию высоких температур возможно генерировать магнитные поля до 2000 А/м на короткий промежуток времени. Типичная область применения HHS 5206-16 - тесты на устойчивость к воздействию магнитных полей по стандартам моторизированного транспорта или MIL STD 461. Калибровка магнитного поля отслеживается по току в катушке или падению напряжения в известном резисторе.
Благодаря устойчивости тефлоновой изоляции проводов к воздействию высоких температур возможно генерировать магнитные поля до 2000 А/м на короткий промежуток времени. Типичная область применения HHS 5206-16 - тесты на устойчивость к воздействию магнитных полей по стандартам моторизированного транспорта или MIL STD 461. Калибровка магнитного поля отслеживается по току в катушке или падению напряжения в известном резисторе.
Специалисты компании "Лайнтест" бесплатно окажут в необходимом объёме помощь в выборе комплектаций и наиболее оптимальных решений.
Технические характеристики:
| Спецификация | |
| Характеристика | Значение |
| Кол-во витков | 16 |
| Максимальный ток в катушке | 55 А, 5 минут |
| Номинальный ток в витке | 33 А, непрерывный |
| Расстояние между кольцами | 300 мм |
| Максимальная напряжённость магнитного поля | 2100 A/м, 5 минут |
| Номинальная напряжённость магнитного поля | 1260 А/м, непрерывный |
| Напряжённость магнитного поля при силе тока в витке в 1 A | 38,17 A/м 151,63 дБмкА/м |
| Сила тока требуемая для напряжённости поля в 1 A/м | 26,2 мА |
| Конверсия тока в напряжённость поля | 31,6 дБ/м |
| Диаметр колец | 600 мм |
| Размеры | 0,64 м x 0,79 м x 0,42 м |
| Тип коннекторов | 4 мм, мама |
| Используемый диапазон частот | От 0 до 500 кГц |
| Индуктивность (одно кольцо) | 340 мкГн |
| Индуктивность (пара колец) | 750 мкГн |
| Сопротивление (на одно кольцо) | 50 мОм |
| Ёмкость (на пару каолец) | 53 пФ |
| Резонансная частота | > 700 кГц |
| Вес | 20,4 кг |
