Комплект измерительный антенный СКАРД-Электроникс АИК 1-40Б/06

Артикул: 1-378613

Тип антенны: Рупорная; Диапазон частот: 8,2 - 26,5 ГГц; Особенности: Комплект метрологически согласованных средств измерений и вспомогательных устройств, позволяющий обеспечить все необходимые варианты построения измерительного тракта, начиная с измерительной антенны и до входа анализатора спектра, измерительного приемника или иного приемного измерительного устройства.; Госреестр СИ: №55403-13 до 27.09.2023 г.

АИК 1-40Б — уникальный комплект метрологически согласованных средств измерений и вспомогательных устройств, позволяющий обеспечить все необходимые варианты построения измерительного тракта, начиная с измерительной антенны и до входа анализатора спектра, измерительного приемника или иного приемного измерительного устройства.

Утвержденный тип средств измерений. Внесен в Государственный реестр средств измерений за номером № 55403-13

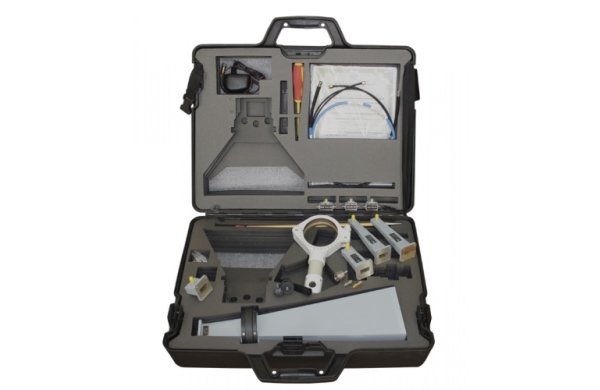

СОСТАВ КОМПЛЕКТА АИК1-40Б/06

Антенны

  • П6-140-х — измерительная рупорная реконфигурируемая антенна диапазона частот 8,2 ÷ 40,0 ГГц (подробная информация на стр. № 58 каталога).

КВП и волноводные переходы

  • КВП с волновода WR-90 на коаксиал типа SMA (розетка)
  • Волноводный переход с WR-90 на неразъемный коаксиально-волноводный переход с соединителем типа SMA (розетка)
  • Волноводный переход с WR-90 на неразъемный коаксиально-волноводный переход с соединителем типа «К» (РС-2,92) (розетка)

Малошумящие усилители

  • MM 0118. SFSF — малошумящий усилитель диапазона 0,9 ÷ 18,0 ГГц.
  • MM 1826. KFKF — малошумящий усилитель диапазона 18,0 ÷ 26,5 ГГц.

СВЧ-переходы

  • ОП 0118. SMSM — переход SMA (m) — SMA (f) диапазона 0,9 ÷ 18,0 ГГц.
  • МП 0118.  NMSF — переход N (m) — SMA (f) диапазона 0,9 ÷ 18,0 ГГц.
  • ОП 1826. KMKM — переход K (m) — K (m) диапазона 18,0 ÷ 26,5 ГГц.

Кабели измерительные

  • KИ 0118. SMSM — кабель измерительный 1,5 м диапазона 0,9 ÷ 18,0 ГГц.
  • KИ 1826. KMKM — кабель измерительный 1,2 м диапазона 18,0 ÷ 26,5 ГГц.

Вспомогательные устройства и опции

  • АК-02М — узел крепления антенны к фотоштативу универсальному.
  • КЗУ-А — устройство заземления.
  • Блок питания МШУ.
  • Кейс упаковка «Стандарт» или «Защита»*.
  • диэлектрический штатив ШАД-01*.
  • Ключ гаечный.
  • Отвертка с плоским шлицем.
  • Устройство юстировки (трубка холодного прицеливания).

*дополнительные устройства (не входящие в комплект).

Комплект эксплуатационной документации

  • Методика поверки.
  • Руководство по эксплуатации.
  • Формуляр.
  • Альбом графиков.
  • Нормы расхода материалов.
