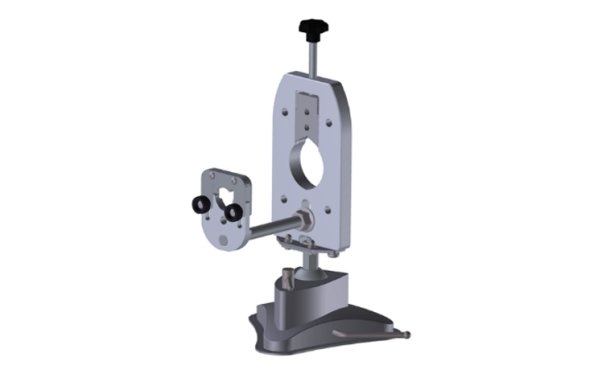

Монтажное приспособление типа «Третья рука» предназначено для облегчения процесса пайки выводов проводов к
контактам разъемов при производстве жгутовой продукции. Приспосоление имеют от 1до 3 мест для зажима разъемов
разной конфигурации, а также быстросъемный хомут для соосного с разъемом закрепления жгута. Крепежная плита
может перемещаться вдоль основания и изменять угол наклона.
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПДМЖВР 46/71.1В | |
| Число закрепляемых разъемов и жгутов | 1 место |
| Макс./мин. диаметр закрепляемого разъема | 46 / 20 мм |
| Макс./мин диаметр закрепляемого жгута | 24 / 10 мм |
| Габаритные размеры (ШхВхГ) | 160 х 320 х 210 (160*) мм |
| Вес | ~2.5 (2.3*) кг |
| Способ закрепления изделия на столе | Вакуумная присоска |
| Регулировка положения крепежной плиты | Вращение и любой наклон |
| Длина штанги крепления зажима жгута | 150 мм |
*без штанги и зажима
Крепление приспособления должно осуществляться к плоской гладкой непористой поверхности на встроенной
вакуумной присоске.
