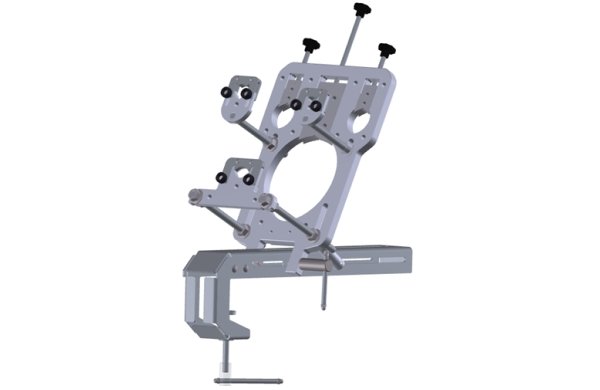

Монтажное приспособление типа «Третья рука» предназначено для облегчения процесса пайки выводов проводов к
контактам разъемов при производстве жгутовой продукции. Приспосоление имеют от 1до 3 мест для зажима разъемов
разной конфигурации, а также быстросъемный хомут для соосного с разъемом закрепления жгута. Крепежная плита
может перемещаться вдоль основания и изменять угол наклона.
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПДМЖВР 46/71.3/140/ст | |
| Число закрепляемых разъемов и жгутов | 3 места |
| Расстояние по гризонтали между разъемами | 83.5 мм |
| Макс./мин. диаметр закрепляемого разъема | 46 / 20 мм |
| Макс./мин диаметр закрепляемого жгута | 24 / 10 мм |
| Макс./мин. диаметр закрепляемого разъема (центральное место) |
146 / 76 мм |
| Макс./мин диаметр закрепляемого жгута (центральное место) |
35 / 21 мм |
| Габаритные размеры (ШхВхГ) | 250 х 690 х 500 мм |
| Вес | ~9,5 кг |
| Способ закрепления изделия на столе | Винтовой зажим |
| Регулировка положения крепежной плиты | Продольная и по углу наклона |
| Длина штанги крепления зажима жгута | 150 мм |
| Длина штанги крепления зажима жгута (центральное место) | 200 мм (2штанги) |
Функционал дополнительный: продольная регулировка длины штанги зажима жгута, поворот зажима жгута, демонтаж штанги зажима жгута с крепежной плиты.
