Описание
Набор пробников ближнего поля ПП01‑ХХ предназначен для выявления источников и измерения уровня электромагнитных помех в ближнем поле. Комплект используется совместно с осциллографами, анализаторами спектра и измерительными приёмниками. Диагностическое средство позволяет обнаруживать и идентифицировать источники излучений, оценивать уровни электрического и магнитного полей в ближней зоне, в том числе на изделиях с высокой плотностью расположения компонентов.
В состав набора входят 7 пассивных датчиков (3 пробника электрического поля, 2 – магнитного, 2 антенны‑пробника), а также кабель SMA‑SMA и кейс‑упаковка. Опционально (за отдельную плату) может поставляться предварительный усилитель АПП01 (DC – 10 ГГц) для работы со слабыми сигналами. Все зонды оснащены разъёмом SMA (розетка) и имеют входной импеданс 50 Ом. Благодаря пассивной конструкции датчики обладают низким уровнем собственных шумов и высокой линейностью отклика.
Особенности и преимущества
-
Широкий частотный диапазон набора – от 9 кГц до 10 ГГц (перекрытие измерений электрических, магнитных и комбинированных полей).
-
Разнообразие датчиков в одном наборе – 3 пробника электрического поля (в том числе изотропный игольчатый сенсор), 2 пробника магнитного поля, 2 антенны‑пробника для ВЧ‑диапазонов. Позволяет локализовать излучения различной природы и плотности.
-
Пассивная конструкция – низкий уровень шумов, высокая линейность, отсутствие искажений, вносимых активными элементами.
-
Компактные размеры и малая масса – удобны для работы в стеснённом пространстве и для локации излучения от отдельных компонентов на печатных платах.
-
Широкие рабочие условия эксплуатации – температура от –40 до +50 °С, влажность до 80% при 25 °С, давление 630–800 мм рт. ст. (позволяет использовать пробники в полевых условиях и в климатических камерах).
-
Совместимость – все датчики оснащены разъёмом SMA (розетка), входной импеданс 50 Ом, что обеспечивает согласование с большинством анализаторов спектра и осциллографов.
-
Возможность усиления слабых сигналов – опциональный малошумящий усилитель АПП01 (DC – 10 ГГц) позволяет работать с сигналами, уровень которых недостаточен для прямого детектирования.
-
Удобство транспортировки и хранения – все элементы уложены в прочный кейс‑упаковку.
Основные технические характеристики
Общие параметры набора
|
Параметр |
Значение |
|---|---|
|
Диапазон частот комплекта пробников |
от 9 кГц до 10 ГГц |
|
Входной импеданс |
50 Ом |
|
Тип разъёма |
SMA (розетка) |
|
Рабочая температура |
от –40 до +50 °С |
|
Относительная влажность (при 25 °С), не более |
80 % |
|
Атмосферное давление |
630 … 800 мм рт. ст. |
|
Драгметаллы |
отсутствуют |
Состав и индивидуальные характеристики датчиков
|
Обозначение |
Тип / назначение |
Частотный диапазон |
Масса, не более, кг |
Габариты, мм |
|---|---|---|---|---|
|
ПП01‑1 |
Изотропный пробник электрического поля, игольчатый сенсор |
DC – 10 ГГц |
0,14 |
140×20 |
|
ПП01‑2 |
Пробник электрического поля, диаметр сенсора 12 мм |
DC – 10 ГГц |
0,014 |
130×20 |
|
ПП01‑3 |

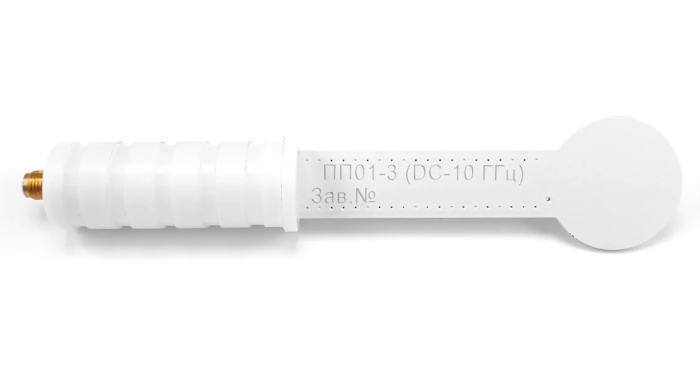

Пробник электрического поля, диаметр сенсора 20 мм |
DC – 10 ГГц |
0,016 |
140×29 |
|
ПП01‑4 |

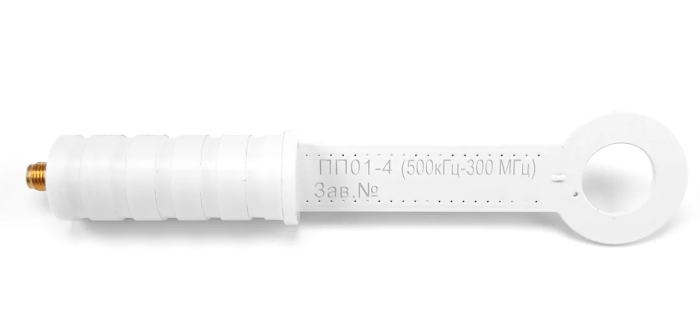

Пробник магнитного поля, диаметр сенсора 20 мм |
500 кГц – 300 МГц |
0,015 |
140×30 |
|
ПП01‑5 |
Пробник магнитного поля, диаметр сенсора 55 мм |
9 кГц – 100 МГц |
0,019 |
170×60 |
|
ПП01‑6 |
Антенна‑пробник |
0,8 – 6 ГГц |
0,036 |
175×148 |
|
ПП01‑7 |
Антенна‑пробник |
2 – 10 ГГц |
0,11 |
105×65 |
|
АПП01 (опция) |
Предварительный усилитель (малошумящий) |
DC – 3 ГГц |
0,16 |
114×45×27 |
Примечание: в комплект поставки входят пробники ПП01‑1 … ПП01‑7, кабель соединительный SMA‑SMA (1 м), кейс‑упаковка. Предварительный усилитель АПП01 поставляется по отдельному заказу.
