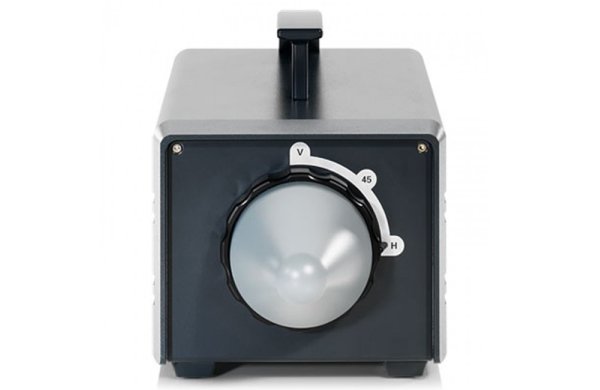

7,5 ГГц – 18 ГГц Направленная СВЧ антенна с понижающим преобразователем R&S®HF907DC имеет две ключевые особенности: Может осуществляться перенос по рабочей частоте сигналов в диапазон ниже 7,5 ГГц при переключении между двумя частотными диапазонами. Предварительная выборка с помощью фильтров по каждому диапазону подавляет зеркальные и промежуточные частоты. Благодаря использованию аккумуляторных батарей антенна подходит для мобильного применения. Свойства: • Ручное переключение поляризации (горизонтальная, вертикальная и под углом 45°) |
| Технические характеристики | |
| Входной диапазон частот, ПОЛОСА 1 | 7,5 ГГц - 12,5 ГГц |
| Входной диапазон частот, ПОЛОСА 2 | 12,5 ГГц - 18 ГГц |
| Промежуточный диапазон частот, ПОЛОСА 1 | 6,5 ГГц - 1,5 ГГц |
| Промежуточный диапазон частот, ПОЛОСА 2 | 7,5 ГГц - 2 ГГц |
| Поляризация | горизонтальная, вертикальная и 45°, выбирается вручную |
| Номинальный импеданс | 50 Ом |
| VSWR | <3,5 (станд. <2.0) |
| РЧ разъем | гнездо N-типа |
| Частотная точность | |
| Подавление зеркальной частоты | >30 дБ (станд. >45 дБ) |
| Подавление промежуточной частоты | |
| Коэффициент усиления пассивной антенны | станд. 8 дБ |
| Электропитание | |
| Аккумуляторная батарея | 12В / 3850 мАч |
| Внешнее питание | 10 В - 32 В |
| Энергопотребление | |
| Работа на аккумуляторах | примерно 600 мА |
| Внешнее питание | примерно 1300 мА (с одновременной зарядкой) |
| Время работы | примерно 7ч (с полностью заряженными аккумуляторами) |
| СВБР | >30000 часов (согласно SN29500) |
| Рабочий температурный диапазон | от –10 °C до +50 °C |
| Габариты | |
| Длина | примерно 355 мм |
| Ширина | примерно 147 мм |
| Высота | примерно 172 мм |
| Масса | примерно 3,5 кг |
