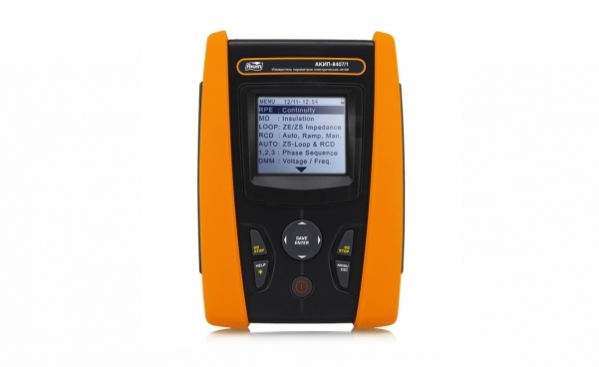

АКИП анонсировал выпуск обновлённого модельного ряда своих многофункциональных измерителей параметров электросетей и электроустановок (ЭУ) под торговой маркой АКИП™. Новая серия включает 3 модификации: АКИП-8407/1АКИП-8407/2АКИП-8407/3. Каждый из приборов является электротестером с определённым набором функциональных тестов параметров электробезопасности.

Все тестеры имеют на борту встроенный цифровой мультиметр (DMMTRMS) для выполнения измерений в ЭУ: напряжение до 460 В (с погрешностью ±1% и разрешением 0,1 В), частота 47…63 Гц (погрешность измерений ±1%), а также базовый набор режимов тестирования и измерений параметров электробезопасности. Во флагманской модели АКИП-8407/3 предусмотрена опциональная возможность измерения силы переменного тока и тока утечки, напряжения, мощности (энергии), коэф. мощности (cos ᵩ), анализ гармоник в 1Ф сетях, а также параметров окружающей среды. Перечень режимов и функций измерения для каждой модели приведён в таблице №1.

Приборы имеют эргономичные унифицированные корпуса, оснащены графическим ЖК-дисплеем с подсветкой (320x240 точек, диагональ 9 см), что обеспечивает лёгкое управление и считывание результатов измерений. Измерители компактны и удобны в удержании оператором: габариты (В × Ш × Г) 22,5×16,5×7,5 см, масса около 1,2 кг.

Режимы измерений и функции тестирования АКИП-8407/1 АКИП-8407/2 АКИП-8407/3
Измеритель параметров электросетей
Функция «Автоизмерение»/ последовательность из 3 тестов (AUTO) + + +
Низкоомные цепи / непрерывность цепи (≥ 200 мА, RPE) + + +
Сопротивление изоляции до 2 ГОм (MΩ) + + +
Время, ток отключения УЗО, Uконт (RCD) (А, АС) (А, АС, В) (А, АС, В)
Общее сопротивление цепи заземления без отключения УЗО (Ra) + + +
Полное сопротивление цепи/ петли/ ток КЗ (LOOP) + + +
Сопротивление цепи/ петли с разрешением 0,1 мОм ( LoZ)* + + +
Сопротивление защитных проводников током >10 А (LoΩ)* - + +
Порядок чередования фаз (1-2-3) + + +
Измеритель параметров нагрузки (ЭУ)
Напряжение/ TRMS, до 460 В (DMM) + + +
Частота, 47… 63 Гц (DMM) + + +
Падение напряжения (в %) как потери в сетях (ΔV%) - - +
Дополнительные функции (опционально)*
Ток/ мощность, гармоники (до 25-й), PF/cosᵩ в 1Ф сетях (PQA) - - +
Температура, влажность, освещенность (AUX) - - +
Ток утечки (LEAK) - - +
Тест параметров зарядных станций электроавтомобилей (EVSE) - - +

 * - только с использованием внешних преобразователей и соответствующих измерительных аксессуаров

Новинки являются результатом модернизации измерителей параметров электросетей 1-го и 2-го поколения в оригинальном исполнении (MACROTESTG1 и MACROTESTG2), а также популярных на российском рынке СИ приборов под торговой маркой АКИП™: АКИП-8601АКИП-8401АКИП-8402. На базе полученного опыта эксплуатации, с учетом современных требований безопасности и норм стандартов, разработчиками предусмотрены оптимизированный перечень спецификаций, схемотехника, интерфейсы управления и расширенная функциональность приборов в серии.

Измерители соответствуют новейшим европейским стандартам по электробезопасности (МЭК61557-3), жёстким требованиям по обеспечению максимальной степени защиты персонала (стандарт BS 7671, издание17/18-е), нормам в отношении исполнения электрических контрольно-измерительных приборов (МЭК61010-1). Тестеры позволяют выполнять измерения в электросетях с типом заземления TT/TN или IT.

Измерители АКИП-8407-серии представляют собой многофункциональные электротестеры с защитой входа от перегрузки категория IV ~300 Вф-з (макс. ~415 Вф-ф между измерительными гнёздами). Функциональная насыщенность приборов и их технические характеристики позволяют проводить быстрое тестирование широкого перечня нормированных параметров безопасности однофазных (1Ф) и трёхфазных (3Ф) электросетей:

  • Сопротивление изоляции Riso до 2 ГОм (макс. разрешение 0,01 МОм).
  • УЗО (А, АС, B): номинал откл. тока I∆N (6 мА…1000 мА) и время отключения 1…999 мс (разрешение 1 мс).
  • Полное сопротивление цепи / петли в диапазоне 0,01… 1999 Ом и вычисление ожидаемого тока КЗ (до 41,5 кА).
  • Сопротивление низкоомных цепей от 0,01 Ом,
  • Измерение тока утечки от 1 мА (опционально для АКИП-8407/3).

Новинки имеют следующие улучшения и новации по сравнению с сопоставимой по функциональности линейкой тестеров АКИП-8401АКИП-8402:

  • Графический ч/б, высококонтрастный дисплей по технологии COG (Chip-on-Glass, 320х240).
  • Увеличен рейтинг измерительного входа: кат. IV ~300 В ф-з (ранее кат. III 240 Вф-з)
  • Измеряемые УЗО дополнены исполнением «B», срабатывающего на утечку перем. или пост. пульсирующего тока - кроме АКИП-8407/1 (ранее типы - A, AC/General, Selective)
  • Для теста УЗО предусмотрен новый номинал тока ∆IN =6мА (ранее от 10 мА)
  • Увеличен объем внутренней памяти для записи - 999 тестов/ 3 уровня (ранее 500 ячеек)

Испытания для целей утверждения типа СИ запланированы во II квартале 2022г.
