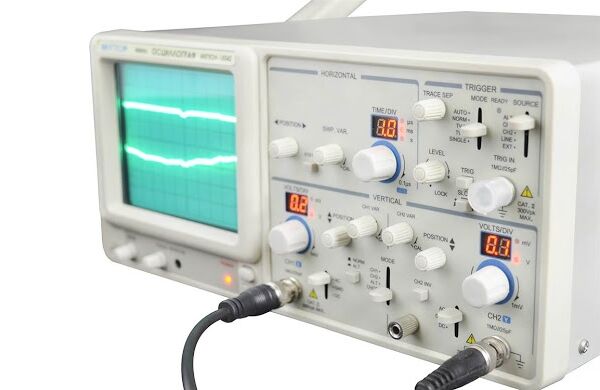

МЕГЕОН 15042 это универсальный двухканальный аналоговый осциллограф с полосой пропускания до 40 МГц. Прибор имеет множество видов синхронизации, включая синхронизацию по ТВ-сигналу. Для исследования быстропеременных сигналов имеется функция растяжки развертки. Прибор прост в управлении, имеет высокую эксплуатационную надежность и рекомендуется для применения в ремонтных мастерских, при разработке и наладке радиоэлектронной аппаратуры.
Особенности
- Современная электронно-лучевая трубка (ЭЛТ) с высоким ресурсом работы.
- Широкая полоса пропускания и высокая чувствительность.
- Множество видов синхронизации.
- Выход сигнала «CH1» для дополнительного исследования.
- Вход Z для управления лучом (TTL).
- Режим X-Y.
- Встроенный калибратор.
Технические характеристики
| Тракт вертикального отклонения | |
| Тип | Аналоговый |
| Чувствительность | 1 мВ/дел ... 5 В/дел, 10 ступеней с рядом 1-2-5 |
| Погрешность | ±3 % |
| Плавная регулировка | Перекрытие по диапазону не менее 2,5 раза |
| Полоса пропускания | 0...40 МГц |
| Время нарастания | не более 8,8 нс |
| Входное сопротивление и емкость | 1 МОм С=" 25пФ |
| Режимы работы | СН1: только канал 1. СН2: только канал 2. ALT/CHOP: канал «CH1» отображается совместно с каналом «CH2» прерывисто/попеременно. ADD: алгебраическое сложение каналов 1 и 2. |
| Частота коммутации каналов в режиме «CHOP» | ~ 250 кГц |
| Режимы работы входов | АС: закрытый вход DC: открытый вход GND: Вход усилителя отключается от источника сигнала и соединяется с корпусом. |
| Макс, входное напряжение | 30 В (DC + АС пик: частота не более 1 кГц); При использовании щупов с коэффициентом деления 10:1 максимальное значение 400В |
| Коэффициент ослабления сигнала между каналами CH1 и CH2 (диапазон 5 мВ/дел) | не менее 50 |
| Параметры сигнала на выходе «SIGNAL OUTPUT» | 20 мВ/дел (нагрузка 50 Ом, полоса 50 Гц ~ 5 МГц) |
| Смещение положения луча канала CH2 при включении инверсии | Изменение соотношения реальных точек меньше 1 дел. |
| Тракт синхронизации | |
| Источники сигналов синхронизации | VERT — синхронизация по сигналам каналов CH1 и CH2, CH1 — синхронизация от Канала 1, CH2 — синхронизация от канала 2, LINE — синхронизация от сети питания EXT — синхронизация от внешнего источника, подключенного к разъему «TRIG IN». |
| Полярность сигнала для синхронизации | + /- |
| Чувствительность | 10 Гц ~ 2 МГц:0.5 дел; TRIG. ALT: 2 дел; ЕХТ:0.2 В 2 МГц ~ 20 МГц: 1.5 дел; TRIG. ALT 3 дел; ЕХТ:0.8 В 20 МГц ~ 40 МГц: 2 дел; TRIG. ALT 3 дел; ЕХТ:0.8 В TV: импульсом синхронизации более чем 1,5 дел (на входе TRIG IN 1В) |
| Режимы работы синхронизации | Ждущая, Автоматическая, TV-V TV-H Одиночная |
| Вход «TRIG IN» | 1 МОм, 25 пФ 30 В (DC + АС пик), АС: Частота не выше 1 кГц |
| Тракт горизонтального отклонения | |
| Коэффициенты развертки | 100 нс ~ 0,5 сек/дел, разделена на 21 поддиапазон, ряд 1-2-5 |
| Погрешность | ±3 % |
| Диапазон плавной регулировки чувствительности | Обеспечивает перекрытие не менее чем в 2,5 раза |
| Множитель развертки | 10 раз |
| Точность установки коэффициента 10Х | ±10 % |
| Линейность | ±5 %, х10 ±10% |
| Режим Х-Y | |
| Полоса пропускания | DС ~ 500 кГц |
| Ошибка разности фаз X-Y в полосе частот 0 ... 50 кГц, не более | 3° |
| Z -вход | |
| Чувствительность | 5 В TTL |
| Ширина полосы | DC - 1 МГц |
| Входное сопротивление | 10 кОм |
| Макс, входное напряжение | 50 В (DC + АС пик), АС частота, не более 1 кГц |
| Параметры калибратора | |
| Форма сигнала | Меандр положительной полярности |
| Частота | 1 кГц ±2% |
| Амплитуда | 2 В ±2% |
| Выходное сопротивление | 1 кОм |
| Электронно-лучевая трубка (ЭЛТ) | |
| Цвет и длительность свечения. | Зеленый, среднее послесвечение. |
| Рабочая часть экрана | 8x10 дел (1 дел =" 10 мм) |
| Поворот луча | Электронная регулировка с передней панели. |
| Общие характеристики | |
| Параметры питающей сети: | Напряжением 230 В ±15% |
| Номинальная мощность потребления: | 35 Вт (40ВА). |
| Условия эксплуатации: | Температура: от 5 до 40° С Относительная влажность: от 20 до 60% |
| Габаритные размеры (ВхШхГ) | 150мм х 310мм х 455 мм |
| Вес изделия без соединительных кабелей, не более, кг. | 8 |
| Вес изделия в заводской упаковке, не более, кг | 9,2 |
| Условия хранения: | от -20 до + 60 °С, при максимальной влажности не более 80 % |
Комплект поставки
- Осциллограф МЕГЕОН 15042 – 1шт.
- Сетевой шнур – 1шт.
- Пробник-делитель (1:1/1:10) – 2шт.
- Руководство по эксплуатации – 1 экз.
- Гарантийный талон – 1 экз.
