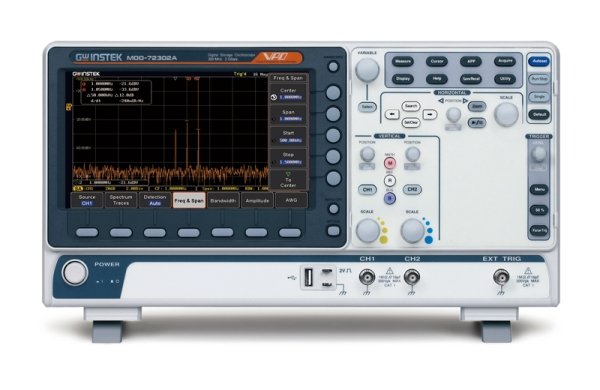

Осциллограф цифровой запоминающий GW Instek MDO-72202A

Артикул: 1-376269

  • Количество каналов: 2
  • Полосы пропускания: 100, 200 и 300 МГц
  • Максимальная частота дискретизации: 2 ГГц (при объединении)
  • Объем памяти: 20 МБ/ кан
  • Комбинация ресурсов для измерений в 2-х доменах: во временной ичастотой области (Time/ Frequency)
  • Технология VPO: визуализация аналогового осциллографа (120.000 осц./с)
  • Сбор данных: выборка, пик. детектор, усреднение, интерполяция Sin X/x
  • Сегментированная память (29.000, межсегментное время – 0,41 мкс)
  • Анализатор спектра: 1кГц ~ 1 ГГц (изм. в дБм, дБВольтс.к.з., лин.с.к.з.),перестройка фильтров полосы пропуск. ПЧ - 1Гц ~ 1МГц, уров. собств.шумов (тип.): -90 дБм
  • Встроенный генератор СПФ: 2 канала, макс. частота до 25 МГц (синус),13 форм сигналов, ЦАП 14 бит, дискретизация 200 МГц, память 16К (мод.с инд. «AG»)
  • Функция анализа частотных характеристик: FRA-bode plot (диаграммы Боде- ЛАФЧХ) (модели с инд «AG»)
  • Режим «Поисковая машина» для поиска событий по заданным условиям
  • 38 видов автоматических измерений параметров, курсорные измерения
  • Режим автоизмерения временных задержек (8 параметров)
  • Автоустановка параметров развертки/ запуска
  • Функции математики: +, -, х, ÷, встроенный редактор формул.
  • Цифровой фильтр (ВЧ/ НЧ) с ручной регулировкой
  • Режимы растяжки окна, самописец и XY (кан 1/ кан2)
  • Синхр. и декодирование шин I2C, UART(RS232/ 422/ 485), CAN/ LIN
  • Внутренняя память: 24 осциллограммы, 20 профилей настроек
  • Регистратор данных (CSV): от 5 мин до 1000 ч (32 МБ, мин. интервал 2 с)
  • Интерфейсы: USB 2.0, LAN
  • Цветной WVGA TFT-дисплей (20 см)
  • Опции: пробники высоковольтные диф. (3 модели) и токовые (5 моделей)

Общие характеристики

  • Количество каналов: 2
  • Полосы пропускания: 100, 200 и 300 МГц
  • Максимальная частота дискретизации: 2 ГГц (при объединении)
  • Объем памяти: 20 МБ/ кан
  • Комбинация ресурсов для измерений в 2-х доменах: во временной ичастотой области (Time/ Frequency)
  • Технология VPO: визуализация аналогового осциллографа (120.000 осц./с)
  • Сбор данных: выборка, пик. детектор, усреднение, интерполяция Sin X/x
  • Сегментированная память (29.000, межсегментное время – 0,41 мкс)
  • Анализатор спектра: 1кГц ~ 1 ГГц (изм. в дБм, дБВольтс.к.з., лин.с.к.з.),перестройка фильтров полосы пропуск. ПЧ - 1Гц ~ 1МГц, уров. собств.шумов (тип.): -90 дБм
  • Встроенный генератор СПФ: 2 канала, макс. частота до 25 МГц (синус),13 форм сигналов, ЦАП 14 бит, дискретизация 200 МГц, память 16К (мод.с инд. «AG»)
  • Функция анализа частотных характеристик: FRA-bode plot (диаграммы Боде- ЛАФЧХ) (модели с инд «AG»)
  • Режим «Поисковая машина» для поиска событий по заданным условиям
  • 38 видов автоматических измерений параметров, курсорные измерения
  • Режим автоизмерения временных задержек (8 параметров)
  • Автоустановка параметров развертки/ запуска
  • Функции математики: +, -, х, ÷, встроенный редактор формул.
  • Цифровой фильтр (ВЧ/ НЧ) с ручной регулировкой
  • Режимы растяжки окна, самописец и XY (кан 1/ кан2)
  • Синхр. и декодирование шин I2C, UART(RS232/ 422/ 485), CAN/ LIN
  • Внутренняя память: 24 осциллограммы, 20 профилей настроек
  • Регистратор данных (CSV): от 5 мин до 1000 ч (32 МБ, мин. интервал 2 с)
  • Интерфейсы: USB 2.0, LAN
  • Цветной WVGA TFT-дисплей (20 см)
  • Опции: пробники высоковольтные диф. (3 модели) и токовые (5 моделей)

Отличная комбинация MDO-72000A (AG): цифровой осциллограф, генератор сигналов и анализатор спектра

Компания GW Instek (Тайвань) анонсировала выход новой серии комбинированных осциллографов серии MDO-72000A (AG). Модельный ряд серии представлен 6 осциллографами. Все модели, как варианты MDO-72000A, так и MDO-72000AG имеют 2 входных канала (+ вход Ext). Полосы пропускания: 100/ 200/ 300 МГц, максимальная частота дискретизации до 2 ГГц и глубина внутренней памяти до 20 МБ на канал. Отличительная черта линейки MDO-72000AG от MDO-72000A наличие встроенного 2-канального генератора сигналов произвольной формы с диапазоном частот до 25 МГц.

Новое поколение осциллографов MDO-72000A (AG) обеспечивает отображение более реалистичного и достоверного сигнала за счет возросшей скорости выборки системы сбора данных и глубины памяти на каждый канал, а увеличение полосы пропускания отвечает требованиям современных измерительных приложений по анализу высокочастотных сигналов. Исходя из требований приложения доступно выбрать глубину памяти 1К, 10К, 100К 1М или 10М. С одной стороны, малая глубина памяти, соотнесенная с высокой скоростью обновления, позволит наблюдать быстро меняющиеся сигналы (фронты, глитчи). С другой стороны, выбор длинной памяти обеспечит наблюдение малых вариаций формы входного сигнала с целью его максимальной детализации при анализе. Высокая скорость обновления сигнала на экране 120.000 осц/с и минимальное значение К откл = 1 мВ/дел (диапазон усиления по вертикали) позволяют применять новинки для измерения сложных низкоуровневых сигналов, четко отображать захваченные сигналы и наблюдать результаты их измерений.

Поисковая машина

Режим Search/ “поисковая машина”: поиск событий в отображаемом сигнале (среди полученных данных) по условиям заданным пользователем. Каждое найденное событие помечается маркером. Режим обеспечивает быстрый, удобный и исчерпывающий поиск событий (маркированных осциллограмм) для их быстрого сравнения и анализа. Настройка параметров поиска выполняется аналогично настройке параметров запуска. Все параметры поиска (кроме последовательных событий), можно скопировать в настройки запуска и наоборот. Поиск отличается от запусков тем, что вместо уровней запуска для него используются значения порогового уровня измерения.

Найденные события отмечаются в верхнем левом углу, а их общее количество отображается в строке меню над обозначениями программных кнопок. Поиск осуществляется по таким условиям запуска, как фронт (Edge), длительность импульса (pulse width), время нарастания/спада (Rise/Fall), рант (Runt) и последовательные события (Bus). После остановки сбора данных с помощью средств навигации можно перейти к найденным событиям поиска. Органами управления на передней панели серии MDO-72000A обеспечивается масштабирование осциллограммы и перемещение по ней, а также прокрутка строк данных на экране для перехода к интересующим событиям.

Сегментированная память

Вся внутренняя память в функции «Сегментирование» делится на 29.000 блоков (межсегментное время 0,41 мкс). Это позволяет оператору выделить в потоке данных на входе аномальные события из непрерывного полезного сигнала. Пользователь также может применить функцию воспроизведения (Play) для быстрого пролистывания всех осциллограмм сигналов, собранных системой сбора данных. С помощью функции поиска сигнала (waveform search) можно быстро выполнить в памяти поиск искомого сигнала на длительном интервале захвата данных согласно заданных условий запуска. При этом неинформативные сигналы и флуктуации могут не браться во внимание, например, при декодировании последовательных данных, или наоборот, идентифицируются пульсации или выбросы при изучении входных сигналов. После активации функции доступно выбирать интересующие временные блоки и наблюдать форму сигнала в каждом сегменте вращая регулятор настройки «Variable». Таким образом обеспечивается удобство и полнота анализа захваченных данных.

Анализатор спектра

Сравнивая функциональность анализатора спектра следует отметить, что MDO-72000 A (AG) в частотном домене выполняет измерения спектра сигналов от 1 кГц, что является запредельной частотой для измерений в типовом анализаторе, имеющем нижнюю границу диапазона анализа 9 кГц, поэтому новинки могут быть востребованы для задач частотного анализа вибросигналов и звуковых НЧ частот. В режиме анализа спектра подключение сигналов от ВЧ генератора к MDO-72000A осуществляется с помощью кабеля BNC, который поддерживает диапазон максимальной частоты 1 ГГц без проблем в его передаче. Безусловно, при этом есть определенное корреляционное влияние на сигнал в домене времени, но при анализе в частотной области такой тракт не вносит искажений, и не оказывает существенного влияния на результат.

 MDO-72000A (AG) в функции анализатора спектра автоматически выбирает оптимальную частоту дискретизации в зависимости от частотного диапазона сигнала на входе. Необходимые данные для построения спектра также берутся из выборки (т.е. при этом же значении дискретизации входных данных), но при этом скорость обработки намного выше за счет использования процессора семейства Zynq SoC (на монокристалле). Благодаря этому время на построение спектра даже при большом объеме вычислений в MDO-72000А (AG) требуется значительно меньше, чем в традиционном анализаторе.

На иллюстрации показан результат спектрального преобразования, выполненного осциллографом MDO-72000А (скриншот экрана) в режиме анализа частотно-манипулированного сигнала (ЧМн/FSK). Параметры ЧМн-сигнала: форма – синус, амплитуда 500 мВп-п, fmax: 10,2 МГц, fmin: 10,0 МГц, скорость модуляции 10 кГц.

Генератор сигналов

Осциллограф MDO-72000AG имеет встроенный 2-канальный генератор сигналов произвольной формы до 25 МГц (выходы на задней панели) с возможностью выдачи модулированных колебаний. Обеспечивается частота дискретизации 200 МГц, разрешение по вертикали 14 бит, память 16 К. Доступны 13 предустановленных форм выходных сигналов (синус, прямоугольник, импульс, пила, постоянное смещение, шум, Sinc, Гаусса, Лоренца, экспоненциальное нарастание/ спад, полусинус/ Haversine, кардиоритм/ Cardiac). Предусмотрены функции модуляции AM/ FM/ FSK и качания (ГКЧ).

Доступно изменение формы сигнала в меню режима «Нормальный» (текущее выходное колебание) и в функции редактирования Edit. Отредактированные сигналы могут быть сохранены как UAW-файлы для последующего доступа к ним.

Декодирование шин последовательных данных

Технологии и приложения шин последовательной передачи данных в настоящее время широко применяются в разрабатываемых устройствах и дизайне встроенных приложений. Устройства IoT, соединяющие датчики и периферийные компоненты, используют такие шины, как UART, I2C. Быстрая и корректная синхронизация, последующий анализ сигналов таких шин позиционируется как достаточно сложная задача для инженеров-разработчиков. Серия MDO-72000A обеспечивает анализ последовательных шин на длине памяти 20М. Пользователи могут синхронизировать, декодировать и проанализировать сообщения таких часто используемых протоколов передачи последовательных данных, как I2C и UART и шин CAN/LIN, которые сегодня доминируют в автомобильной промышленности и используются в системах бортовой коммуникации транспортных средств.

Цифровой регистратор

Все модели новой серии поддерживают функцию цифрового регистратора. Это позволяет использовать MDO-72000А (AG) как 2-канальный регистратор данных (низкоскоростной оцифровщик) и сэкономить деньги, в том случае если перед клиентом стоит задача организации длительной регистрации сигнала/процесса. Например, это такие приложения как регистрация изменений напряжения источника питания (флуктуаций на шине), запись показаний сигнальных датчиков (сенсоров) и др.

Функция цифрового регистратора данных имеет возможность задания времени записи и интервала выборки. Длительность записи регулируется оператором в диапазоне времени от 5 минут до 1000 часов, а минимальный интервал выборки при регистрации составляет 2 секунды. Также может быть выбран тип данных (форма/ Waveform или отсчеты/ CSV) для каждого канала. Данные сохраняются на подключаемый USB-накопитель, во внутреннюю память MDO-72000A (32 МБ) или на удаленный ПК при помощи соединения по LAN интерфейсу.

Удобный пользовательский интерфейс осциллографов MDO-72000А, а также реализованное в них меню анализатора спектра и генератора СПФ (для моделей- «AG») обеспечат их успешное применение в таких измерительных приложениях, как, инженерный дизайн и промышленное производство, испытания с целью моделирования различных схем РЭА, а также в сфере науки и образования. С точки зрения поддерживаемых тестовых приложений новая серия универсальна, поэтому она может быть рекомендована для использования в электронных экспериментах учебных программ профессиональных школ и технических университетов.

Технические характеристики

ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ MDO-72102AMDO-72102AG MDO-72202AMDO-72202AG MDO-72302AMDO-72302AG
КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ Число каналов 2 + вх.Ext 2 + вх.Ext 2 + вх.Ext
Полоса пропускания (-3 дБ) 0…100 МГц 0…200 МГц 0…300 МГц
Огранич. полосы пропуск 20 МГц 20, 100 МГц 20, 100, 200 МГц
Коэф. отклонения (Коткл.) 1 мВ/дел…10 В/дел
Погрешность установки Коткл ± 3 % (± 5 % при Коткл 1 мВ/дел )
Время нарастания ≤ 3,5 нс ≤ 1,75 нс ≤ 1,17 нс
Входной импеданс 1 МОм (± 2 %) / 16 пФ
Макс. входное напряжение 300 Вскз, кат. I
Математика +, -, х; ÷, пользоват. редактор формул, БПФ на участке 1 МБ (дБ или мВ с.к.з)
Полярность Нормальная, инверсия
КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ Коэф. развертки (Кразв.) 1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел (Roll)
Погрешность установки Кразв ± 0,005 % (на каждом интервале ≥ 1 мс)
Режимы работы основной, задержанный (4 нс…10 с), ZOOM окна, самописец, X-Y
Режим X-Y Х – кан 1; Y – 2; разность фаз < 3° до 100 кГц
СИНХРОНИЗАЦИЯ Источники синхросигнала любой из каналов, сеть, внеш. (Ext.)
Режимы запуска развертки Автоколебательный, ждущий, однократный (single Sequence)
Виды синхронизации по фронту, рант, по длительности импульса, ТВ (video), по событию (1…65.535), попеременно (ALT); отложенная (4 нс…10 с), по шине; по ск. нарастания и спада, пред- (10 дел.) и послезапуск (2.000.000 дел)
Связь входа синхронизации ФНЧ, ФВЧ, фильтр шума, АС (закр.), DC (откр.)
Чувствительность синхрониз. 1 дел
АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ И СБОР ДАННЫХ Разрешение по вертикали 8 бит
Макс. частота дискретизации 2 ГГц (при объединении)
Интерполяция SinX/x, линейная
Длина записи (макс.) 20 МБ/ на кан (29.000 сегментов)
Режимы работы Выборка, пик. детектор (> 2 нс); усреднение (2…256), однократно
Межсегментное время 0,41 мкс
Макс. скорость обновления до 120.000 осц./с
КУРСОРНЫЕ ИЗМЕРЕНИЯ Функции

ΔU; ΔT; 1/ΔT (ед. измерения сек., Гц, град.°, отношение %)

Функции по вертикали Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе
Функции по горизонтали f; T; t нарастания; t среза; +ℑ; -ℑ; коэф. заполнения (%), фаза (°)
Измерение задержки FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
АНАЛИЗАТОР СПЕКТРА Диапазон частот 0 (DC)…1 ГГц; макс. вход. частота 1 ГГц – некалибрована
Полоса обзора 1 кГц ~ 1 ГГц (макс.)
Диапазон фильтров полосы пропуск. ПЧ по уровню -3 дБ 1Гц ~ 1МГц (макс.)
Диапазон установки опорного уровня 50 дБм … +40 дБм (с шагом 5 дБм)
Единицы измерения уровня дБм, дБВскз, линейное СКЗ
Положение по горизонтали -12 дел. … +12 дел. шкалы
Вертикальная шкала 1 дБ/дел. … 20 дБ/дел. (шаг 1-2-5)
Средний уровень собств. шумов (относительно 1 мВт) < -90 дБм (при 10 мВ/дел. и усред. = 16)
Гармонические искажения < 40 дБн (2-го порядка); < 45 дБн (3-го порядка)
Представление на экране нормальный (Normal); удержание Макс/ Мин.; усреднение (2 ~ 256)
Тип детектора (график) мгновенного значения (Sample); полож. пика (+Peak); отриц. пика (-Peak), усреднение (Average)
Типы окон (БПФ фактор) Хеннинга (1,44), прямоугольное (0,89), Хемминга (1,30), Блекмана (1,68).
ГЕНЕРАТОР СИГНАЛОВ ПРОИЗВОЛЬНОЙ ФОРМЫ (модели с инд «AG» Число каналов 2
Диапазон частот 0,1Гц…25 МГц (синус), до 15 МГц (прямоуг./ импульс), до 1 МГц (пила)
Частота дискретизации 200 МГц
Разрешение ЦАП 14 бит
Длина памяти 16К точек
Амплитуда 10 мВ …2, 5 В п-п (на 50 Ом); 20 мВ … 5 В п-п (на выс.Ω нарг./ HighZ)
Макс. разрешение 1 мВ
Формы сигнала (13 типов) синус, прямоугольник, импульс/Pulse, пила, пост. смещ./DC, шум, Sinc, Гаусса, Лоренца, экспоненц. нарастание/ спад, полусинус/ Haversine, кардио ритм/ Cardiac
ФУНКЦИЯ АНАЛИЗА ЧАСТОТНОГО ОТКЛИКА (FRA) (модели с инд «AG») Диапазон частот 20Гц…25 МГц
Источник сигнала Кан 1 или Кан 2
Число точек 10, 15, 30, 45, 90 точек на декаду (по выбору)
Динамический диапазон 80 дБ (тип.)
Амплитуда* 10 мВ …2,5 В на 50 Ом, 20 мВ … 5В на ХХ (High-Z)
Измерения амплитуда и фаза (курсоры и маркеры - вручную)
Масштабирование Автомасштабирование в ходе теста (Auto-scaled Plot)
ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ Интерфейс USB2.0, LAN
Автоустановка В/дел, с/дел, параметры синхросигнала
Технология VPO Захват и отображение редких сигналов и глитчей в режиме имитации аналогового осциллографа (обновление экрана до 120.000 осц./ с).
Память (запись/считывание) 24 осциллограммы; 20 профилей настройки
Цифровой регистратор Длительность записи: 5 мин…1 ч, мин интервал. выборки 2 сек (объем 32МБ). Запись осциллограмм Кан1/Кан2 (CSV). Источник записи- USB-флэш, внутренняя память, внешний ПК по шине LAN.
ОБЩИЕ ДАННЫЕ ЖК-дисплей Цветной (TFT) WVGA, диагональ 20 см, 8  10 дел (разреш. 800 х 480)
Послесвечение экрана 16 мс – 4 с (регулируемое) или бесконечность
Таймер (календарь) Дата/ время (в т.ч. для сохраняемых данных)
Цифровой регистратор Макс. интервал записи – до 1000ч
Объем внутренней памяти 32 М
Рабочие условия 0°…+50°С, при относ. влажности ≤ 80%
Напряжение питания 100…240 В, 48…63 Гц (автовыбор)
Габариты, масса 384 х 208 х 127 мм, 3 кг
Комплект поставки Шнур питания (1), делитель 1:1/ 1:10 (2), кабель GTL-110 (2, BNC-BNC – для моделей MDO-72000AG), РЭ (1, CD-диск)
Опции GRA-426 – панель для монтажа в 19” стойку, GSC-008 - мягкая сумка, дифф. пробники: GDP-025/ GDP-050, токовые пробники: GCP-020/ GCP-100/ GCP530/ GCP-1030

Примечание: *- Фиксированная амплитуда на всем интервале цикла качания.

MDO-72000A (AG): новая серия комбинированных цифровых запоминающих осциллографов с анализатором спектра и максимальной общей функциональностью «3 прибора в 1». Цифровые осциллографы серии MDO-72000A (AG) обеспечивают регистрацию аналоговых, цифровых и радиочастотных сигналов с их корреляцией по времени. Специально разработанные и предназначенные для тестирования электронных схем и отладки РЭА, модели данной серии позволяют исследовать сигнал и выполнять измерения одновременно во временной и в частотной областях (Time/Frequency- mixed domain oscilloscope). В основу аппаратной реализации моделей заложена высокопроизводительная платформа серий осциллографов GDS/ MDO от GW Instek в сочетании с инновационными решениями по оптимизации вычислительных алгоритмов и самая современная элементная база
