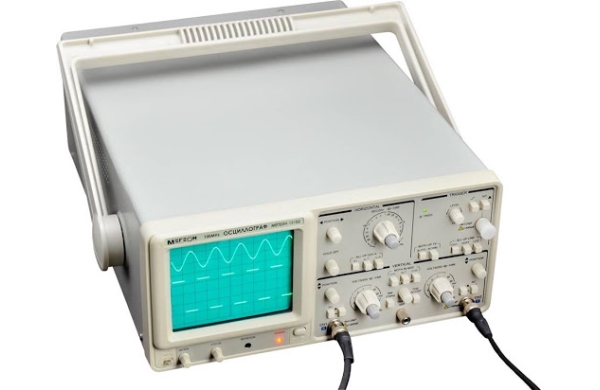

МЕГЕОН 15102, это двухканальный универсальный аналоговый осциллограф с широкой полосой пропускания и высокой чувствительностью. Прибор имеет большой прямоугольный экран, на который нанесена масштабная сетка для удобства работы. Оснащен функцией растяжки развертки, несколько видов синхронизации, вход Z. Прибор прост в управлении, имеет высокую эксплуатационную надежность и идеально подходит для применения в ремонтных мастерских, разработке и наладке радиоэлектронной аппаратуры.
Особенности
- Использована современная электронно-лучевая трубка (ЭЛТ) с высоким ресурсом работы.
- Широкая полоса пропускания и высокая чувствительность.
- Реализовано множество видов синхронизации.
- Выход сигнала «CH1» для дополнительного исследования.
- Вход Z.
- Режим X-Y.
- Встроенный калибратор.
Технические характеристики
| Параметр | Значение |
| Тракт вертикального отклонения. | |
| Чувствительность | 5 мВ/дел ... 5 В/дел, 10 ступеней с рядом 1-2-5 |
| Погрешность | ±3 % |
| Плавная регулировка | Перекрытие по диапазону не менее 2,5 раза |
| Количество каналов | 2 канала |
| Полоса пропускания | 0...100 МГц |
| Режим «Закрытый Вход» (положение АС): нижняя граничная частота ограничивается частотой 10 Гц. | |
| Время нарастания | не более 3,5 нс |
| Входное сопротивление и емкость | 1 МОм С= 25пФ |
| Линейность | При увеличении амплитуды входного сигнала в два раза, разница между истинным значением и отображаемой осциллограммой, размещенной по центру экрана не превышает значения 0,1дел. |
| Режимы работы | СН1: только канал 1. СН2: только канал 2. ALT/CHOP: канал «CH1» отображается совместно с каналом «CH2» прерывисто/попеременно. ADD: алгебраическое сложение каналов 1 и 2. ИНВЕРТИРОВАНИЕ - только в канале 2 |
| Частота коммутации каналов в режиме «CHOP» | ~ 400 кГц |
| Режимы работы входов | АС: закрытый вход DC: открытый вход GND: Вход усилителя отключается от источника сигнала и заземляется |
| Макс, входное напряжение | 40 В (DC + АС пик: частота не более 1 кГц); При использовании щупов с коэффициентом деления 1:1, максимальное действующее значение составляет 40В (14 В RMS для синусоидального сигнала); При использовании щупов с коэффициентом деления 10:1 максимальное значение 400В (140 В RMS для синусоидального сигнала) |
| Коэффициент ослабления синфазных составляющих канала CH1 и канала CH2 (диапазон 5 мВ/дел) | > 30:1 (на частоте 40 МГц) |
| Параметры сигнала на выходе «SIGNAL OUTPUT» | 20 мВ/дел (нагрузка 50 Ом, полоса 50 Гц ~ 5 МГц) |
| Смещение положения луча канала CH2 при включении инверсии | Изменение соотношения реальных точек меньше 1 дел |
| Тракт синхронизации. | |
| Источники сигналов синхронизации | VERT — синхронизация по сигналу канала CH1 и канала CH2, CH1 — синхронизация по сигналу Канала 1, CH2 — синхронизация по сигналу канала 2, LINE — синхронизация от сети питания EXT — синхронизация от внешнего источника, подключенного к разъему «TRIG IN» |
| Полярность синхронизации | + /- |
| Чувствительность | 10 Гц. ~ 20 МГц:0.8 дел; ЕХТ:0.2 В 20 МГц ~ 100 МГц: 2 дел; ЕХТ:0.8 В |
| Режимы работы синхронизации | Ждущая, Автоматическая, TV |
| Вход «TRIG IN»: Входное сопротивление и максимальное входное напряжение (режим синхронизации EXT) | 1 МОм, 25 пФ 30 В (DC + АС пик), АС: Частота не выше 1 кГц |
| Тракт горизонтального отклонения. | |
| Коэффициенты развертки | 50 нс ~ 0,2 сек/дел, разделена на 21 поддиапазон, ряд 1-2-5 |
| Погрешность | ±5 % |
| Диапазон плавной регулировки чувствительности | Обеспечивает перекрытие не менее чем в 2,5 раза |
| Множитель развертки | 10 раз |
| Точность установки времени 10Х | ±10 % |
| Линейность | ±5 %, х10 ±10% |
| Изменение положения при включении Х10 | В пределах 2 дел. в центре экрана |
| Режим Х-Y. | |
| Полоса пропускания | DС ~ 1 МГц |
| Ошибка разности фаз X-Y в полосе частот 0 ... 50 кГц, не более | 3° |
| Z -вход. | |
| Чувствительность | 5 В TTL |
| Ширина полосы | DC - 1 МГц |
| Входное сопротивление | 10 кОм |
| Макс, входное напряжение | 50 В (DC + АС пик), АС частота, не более 1 кГц |
| Параметры калибратора. | |
| Форма сигнала | Меандр положительной полярности |
| Частота | 1 кГц ±2% |
| Амплитуда | 2 В ±2% |
| Выходное сопротивление | ~ 1 кОм |
| Электронно-лучевая трубка (ЭЛТ). | |
| Цвет и длительность свечения. | Зеленый, среднее послесвечение. |
| Рабочая часть экрана | 8x10 дел (1 дел = 10 мм) |
| Шкала | Нанесена на внутреннюю поверхность ЭЛТ |
| Поворот луча | Электронная регулировка с передней панели |
| Общие характеристики | |
| Время работы прибора после включения (при нормальных условиях) для достижения заявленных технических характеристик | 15 минут |
| Параметры прибора соответствуют техническим характеристикам при питании от сети: | Напряжением 230 В ±15% Частота 50.. .60 Гц с содержанием гармоник до 5% |
| Мощность, потребляемая прибором от сети переменного напряжения при номинальном напряжении, не более: | 35 Вт (40ВА) |
| Длительность непрерывной работы прибора при нормальных условиях | 8 ч |
| Максимальная рабочая температура и влажность окружающей среды: | от 0 до 40° С при относительной влажности: 85% (Макс). |
| Высота над уровнем моря | 2000 м |
| Габаритные размеры (ВхШхГ) | 150мм х 310мм х 455 мм |
| Вес прибора без соединительных кабелей, не более, кг. | 8 |
| Вес изделия в заводской упаковке, не более, кг | 9,2 |
| Условия хранения: | от -10 до + 70 °С, при максимальной влажности 70 % |
Комплект поставки
- Осциллограф МЕГЕОН 15102
- Сетевой шнур
- Пробник-делитель (1:1/1:10) – 2шт.
- Руководство по эксплуатации
- Гарантийный талон
