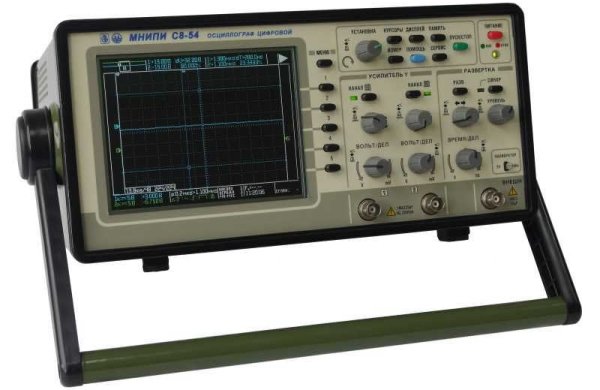

Назначение осциллографа цифрового С8-54:
Двухканальный цифровой запоминающий осциллограф С8-54 предназначен для исследования и измерения параметров электрических сигналов в полосе частот от 0 до 200 МГц. Осциллограф обеспечивает регистрацию, запоминание, цифровое измерение в диапазоне амплитуд от 2 мВ до 300 В и временных интервалов от 1 нс до 200 с, измерение амплитудно-временных параметров входного сигнала с выводом результата измерения на цветной TFT дисплей.
Область применения осциллографа: наладка, контроль, ремонт радиотехнической аппаратуры, электронных систем и устройств различного назначения.
Особенности осциллографа цифрового С8-54:
- Полоса пропускания 200 МГц;
- Универсальное питание;
- 2 канала, вход внешней синхронизации;
- Чувствительность по вертикали 2 мВ/дел;
- Частота дискретизации до 400 Мвыб/сек, в реальном масштабе времени;
- Цветной ЖК экран со светодиодной подсветкой;
- Сохранение сигналов на внешнем носителе в графическом и текстовом виде;
- Курсорные измерения и 22 вида цифровых измерений;
- Интерфейс USB и Ethernet;
- Функция частотомера;
- Функция регистратора.
Дополнительные возможности осциллографа цифрового С8-54:
- Курсорные измерения;
- Одновременное наблюдение текущего и сохранённого сигналов;
- Режимы усреднения, накопления, сглаживания и отображения минимального и максимального значения;
- Автоматическое сохранение в энергозависимой памяти до 128 последних сигналов;
- Сохранение в энергонезависимой памяти более 20 произвольных сигналов;
- Сохранение сигналов на внешнем носителе в графическом и текстовом виде;
- Функции суммирования и перемножения каналов;
- БПФ;
- Интерактивные подсказки;
- Инверсия каналов;
- Управление прибором и сбор данных через порты USB и LAN посредством команд SCPI;
- Функция частотомера 0.01Гц - 200МГц;
- Курсорные измерения.
Технические характеристики
| Параметр | Значение |
| Технические характеристики | |
| Число каналов | 2 |
| Полоса пропускания | 200 МГц |
| Частота дискретизациия | 400 МГц |
| Эквивалентная частота дискретизации | 20 ГГц |
| Время нарастания | ≤1,75 нс |
| Выброс | ≤1,75 нс |
| Время установления | ≤9 нс |
| Входное активное сопротивление | (1±0,02) МОм/ 50 Ом |
| Входная ёмкость | ≤25 пФ |
| Диапазон коэффициентов отклонения | от 2 мВ/дел до 5 В/дел с шагом 1-2-5 |
| Диапазон коэффициентов развёртки | от 1 нс/дел до 10 с/дел с шагом 1-2-5 |
| Длина записи | 281, 512, 1024, 2048, 4096, 8192, 16384 отсчётов в двух каналах; 32 768 отсчётов в одном канале |
| Режимы запуска развёртки | автоматический, ждущий, однократный |
| Синхронизация | внутренняя, внешняя; ручная, автоматическая |
| Режимы сбора данных | автоматическая установка размеров изображения по вертикали и горизонтали (автопоиск) для периодических сигналов; пред/послезапуск; сохранение в памяти последних сигналов; запись и отображение сигналов с возможностью масштабирования; пиковый детектор. |
| Автоматические измерения | 22 шт |
| Экран | цветной TFT дисплей 320 х 240 точек, диагональ – 145 мм; регулируемая яркость; настраиваемые яркость/цвет сетки; выбор цвета канала. |
| Общие характеристики | |
| Интерфейс | USB и Ethernet |
| Питание | ~(230±23) В (50±0,5)Гц; =(±(12±3)) В |
| Потребляемая мощность | ≤40 ВА |
| Рабочая температура | -10...+40 °C |
| Рабочая влажность воздуха (при 25 °C) | ≤90% |
| Рабочее давление | 450-800 мм.рт.ст. |
| Габариты | 346х152х252 мм |
| Масса | 3,8 кг |
