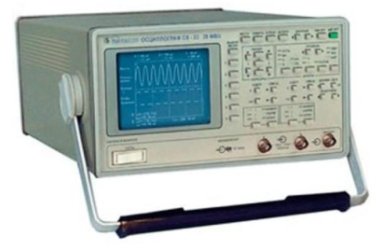

Осциллограф С8-33
С8-33 - цифровой запоминающий осциллограф - прибор общего назначения - исследует сигналы в полосе частот до 20 МГц. Осциллограф регистрирует однократные сигналы с максимальной частотой выборки 20 Мвыб/сек на канал и периодические до 5 Гвыб/сек, осуществляя цифровую обработку и запоминание сигналов содержит встроенный VGA монитор. Прибор значительно облегчает наблюдение переходных процессов, медленно меняющихся и одиночных событий. Широкие функциональные возможности включают: автопоиск периодических сигналов в диапазоне от 100 Гц до 10 МГц, хранение в памяти до 4х сигналов, отображение одновременно до 4х осциллограмм (2 сигнала в реальном времени и 2 сигнала, записанных в цифровую память), пред- и послезапуск, режим усреднения и накопления данных, выделение кратковременных всплесков длительностью до 50 нc. Осциллограф обеспечивает автоматические измерения следующих параметров: амплитуда импульсов, размах сигнала, среднеквадратическое значение периодического сигнала, период, частота, длительность импульсов, время нарастания и спада импульсов. Передвижные маркеры позволяют измерить любой участок сложного сигнала по вертикали и горизонтали ( -измерения). Встроенная энергонезависимая память сохраняет режимы предыдущего сеанса работы, установленные до отключения прибора от сети питания.
Основные данные С8-33
Вертикальное отклонение
• Полоса пропускания:
- для периодических сигналов 20 МГц
-для однократных сигналов 2 МГц
• Время нарастания ПХ ≤ 17,5 н нс
• Входной импеданс 1 МОм, 25 пФ
• Коэффициенты отклонения 5 мВ/дел-2 В/дел (шаг 1-2-5)
• Разрешение по вертикали 8 бит
• Максимальное входное напряжение 80 В (делитель 1:10 - 250 В)
• Погрешность амплитудных измерений ≤ 2,5%
Горизонтальное отклонение
• Частота дискретизации:
-для периодических сигналов 5 Гвыб/с на канал
-для однократных сигналов 20 Мвыб/с на канал
• Коэффициенты развёртки 10 нс/дел-25 с/дел (шаг 1-2,5-5)
• Объём памяти 32К на канал
• Режим запуска развертки: автоматический, ждущий, однократный от 2,5 мкс/дел до 25c /дел
• Погрешность временных измерений ≤ 1,5%
• Синхронизация: внутренняя, внешняя, от сети
• Режимы сбора данных: автоматическая установка размеров изображения по вертикали и горизонтали (автопоиск) для периодических сигналов, предпослезапуск не менее 8 экранов на всех развёртках, режим усреднения и накопления, хранение в памяти до 4х сигналов
• Цифровые измерения: измерения между маркерами ( -измерения), автоматическое измерение: амплитуды импульсов с плоской вершиной, размаха сигнала, среднего и среднеквадратического значения периодического сигнала, периода и частоты периодического сигнала, длительности импульса на уровне 0,5, времени нарастания и спада импульсов между уровнями 0,1-0,9
• Вывод данных: VGA-монитор, отображение одновременно до 4х осциллограмм (2 сигнала записываемых в цифровую память и 2 сигнала записанных ранее), отображение сигналов записанных в память с линейной или синусоидальной интерполяцией, отображение текущих сигналов точками или векторами
• Встроенный калибратор
меандр: частота (1000 ±3) Гц, амплитуда (3 ±0,018) В
• Тип экрана 16ЛК-6Б
• Экран 80x100 мм
• Питание (220 ±22) В, (48-63) Гц
• Потребляемая мощность 160 В · А
• Габариты 166x338x381 мм
• Масса 8 кг
Варианты исполнения
• С8-33 - интерфейс RS-232C,
• С8-33/1 - интерфейс IEEE-488
Дополнительные возможности Обработка сигнала зарегистрированного в памяти, энергонезависимая память для хранения установленных режимов работы, диагностика основных функциональных узлов, раздельная программная регулировка яркости отображения сигналов, масштабных сеток и знаковой информации, программный выбор русского или английского языка для отображения знаковой информации, калибровка под управлением процессора
