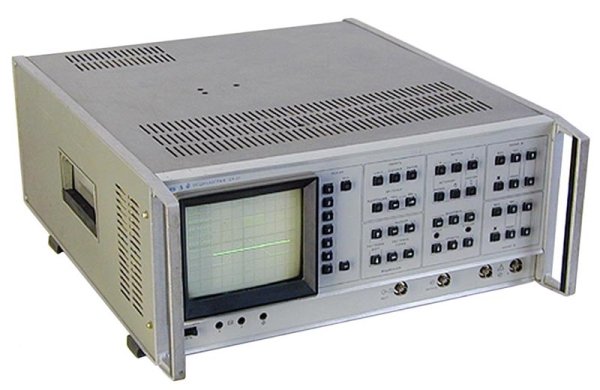

Осциллограф С9-27
С9-27 предназначен для регистрации, наблюдения и измерения двух однократных или периодических сигналов в реальном масштабе времени.
Обеспечивает высокую точность и оперативность измерения амплитудно-временных параметров сигналов. Применяется в электротехнике, радиотехнике, технике средств связи, также в физике, механике, акустике, гидравлике при изучении переходных редкоповторяюшихся или длительно протекающих процессов. Два микропроцессора обеспечивают высокую частоту смены информации на экране индикатора, усреднение сигналов, автоматическое измерение семи амплитудно-временных параметров сигнала, адаптацию режимов к исследуемому сигналу, самодиагностику прибора, включая аналоговые узлы. Управление по КОП всеми режимами и параметрами расширяет функциональные возможности осциллографа и обеспечивает работу в АИС.
Основные данные С9-27
• Диапазон амплитуд исследуемых сигналов 20 мВ-100 В
• Диапазон периодов дискретизации 10 нс - 20 c
• Погрешность измерения, %:
- амплитуды 1,4
- временных интервалов 0,02
• Параметры ПХ:
-время нарастания 20 нс
-выброс 5%
-неравномерность 1 %
-время установления 80 нс
• Разрешающая способность АЦП 8 разрядов
• Количество одновременно регистрируемых и индицируемых отсчетов сигнала:
-в одноканальном режиме 2000
-в двухканальном режиме 1000
• Количество реализаций при усреднении 4-256
• Частота смены информации 50 Гц
