Особенности цифрового осциллографа DPO71254C:
- Цифровой осциллограф на 12,5 ГГц;
- 4 канала (50 Ом, TekConnect);
- скорость нарастания 22 пс (20%-80%);
- дискрет. 8 бит (5.4 эфф.) в реальном времени до 50ГГц на всех каналах;
- память 10МБ/канал (опц. -до 250 МБ/канал);
- вертикальный шум 0,36%;
- мин. шумовой джиттер 300 фс (RMS);
- DPO/DPX- захват до 300000 осц/с на каждом канале одновр;
- цв.сенсорный XGA-дисплей 30 см;
- развертка 10мВ-0.5В/дел. и 10пс/дел - 1000с/дел;
- Pinpoint-синхронизация (более 1400 режимов);
- запуск по паттерну и телекоммуникационным сигналам (опция);
- аппаратное восстановление тактовой частоты (опция);
- БПФ;
- 53 а/измерений;
- статистика и гистограммы;
- Настраиваемый интерфейс MyScope;
- WindowsXP/ПК: HDD,CDRW, GPIB,USB, LAN, RS232;
- видеовыход.

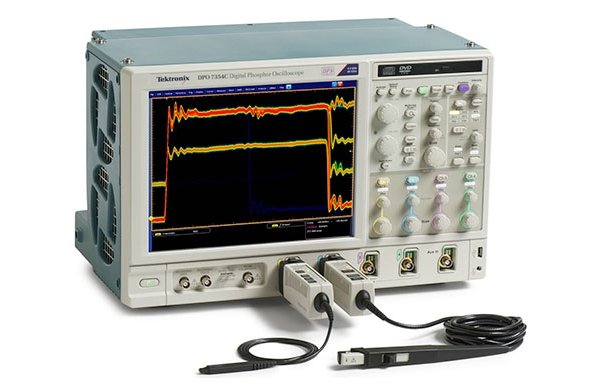

Новый осциллограф Tektronix DPO71254C содержит множество технических новшеств, касающихся цифровой обработки сигналов, которая дает ряд преимуществ всей системе регистрации данных, улучшая частотную и фазовую характеристики, согласование каналов, параметры системы пробников, соотношение сигнал-шум и другие основные параметры. Значительные усилия были направлены на разработку методов цифровой обработки сигналов, которые дополняют присущие прибору возможности.
Технические характеристики
| Параметр | Значение |
| Частота | 12,5 ГГц |
| Количество каналов | 4 (50 Ом, TekConnect) |
| Скорость нарастания | 22 пс (20%-80%) |
| Дискретизация | до 50 Гвыб/с на всех каналах до 100 Гвыб./с по двум каналам |
| Память | 10МБ/канал (опция - до 250 МБ/канал) |
| Вертикальный шум | 0,36% |
| Минимальный шумовой джиттер | 300 фс (RMS) |
| DPO/DPX - захват | до 300000 осц/с на каждом канале одновременно |
| Дисплей | цветной XGA 30 см сенсорный |
| Аппаратные измерения, статистика и гистограммы | 53 |
