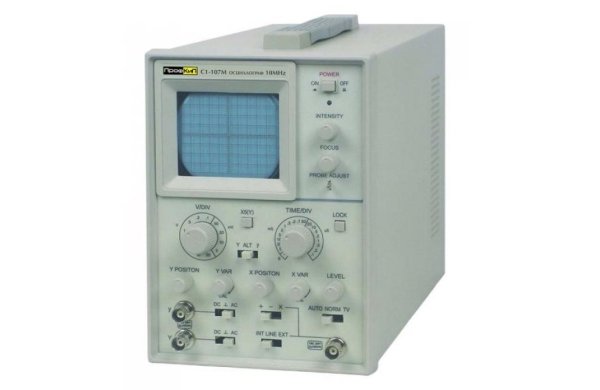

Осциллограф универсальный ПРОФКИП С1-107М

Артикул: 1-19017

  • Количество каналов: 2
  • Полоса пропускания: 0 МГц … 10 МГц
  • ЭЛТ: круглая, 3 дюйма (8 х 10 дел, 1 дел = 6 мм)
  • ТВ-синхронизация, режим X-Y
  • Масштабирование канала Y: х5
  • Простота в эксплуатации
  • Высокая производительность
  • Питание: 110 В /220 В ±10%, 50 Гц /60 Гц
  • Габаритные размеры, вес: 140х196х290 мм, 3 кг

НАЗНАЧЕНИЕ ОСЦИЛЛОГРАФА УНИВЕРАЛЬНОГО ПРОФКИП С1-107М

Осциллограф универсальный ПРОФКИП С1-107М предназначен для исследования формы периодических электрических сигналов путем визуального наблюдения и измерения амплитуд в диапазоне от 0 МГц до 10 МГц. Рекомендован для использования в образовательных учреждениях.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА ОСЦИЛЛОГРАФА УНИВЕРАЛЬНОГО ПРОФКИП С1-107М

• Количество каналов: 2
• Полоса пропускания: 0 МГц … 10 МГц
• ЭЛТ: круглая, 3 дюйма (8 х 10 дел)
• ТВ-синхронизация, режим X-Y
• Масштабирование канала Y: х5
• Простота в эксплуатации
• Высокая производительность

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПАРАМЕТРЫ ЗНАЧЕНИЯ
ЭЛЕКТРОННО-ЛУЧЕВАЯ ТРУБКА (ЭЛТ)
Тип круглая, 3 дюйма
Экспозиционная площадь 8 х 10 дел (1 дел = 6 мм)
Ускоряющее напряжение 1.3 кВ
КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ
Чувствительность 5 мВ /дел … 5 В /дел ±3%
Y х5
Полоса пропускания 0 МГц … 10 МГц (открытый вход)
10 Гц … 10 МГц (закрытый вход)
Максимальное входное напряжение 400 В
Вход усилителя открытый (DC), закрытый (АС)
Входной импеданс 1 МОм ±3% /30 пФ ±5 пФ
Регулировка коэффициента 2.5:1
КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ
Коэффициент развертки 0.1 мкс /дел … 1 с/дел ±3%
Регулировка коэффициента 2.5:1
СИНХРОНИЗАЦИЯ
Режим автоматический (AUTO), ждущий (NORM), ТВ-синхронизация (TV)
Источник синхронизации внутренний (INT), сеть (LINE), внешний (EXT)
Полярность синхронизации «+» или «-»
Чувствительность 1 дел (INT)
0.3 В (EXT)
2 дел (TV)
ВНЕШНИЙ ВХОД СИНХРОНИЗАЦИИ
Входной импеданс 1 МОм ±3% /25 пФ ±5 пФ
Максимальное входное напряжение 160 В
РЕЖИМ X-Y
Чувствительность 0.5 В /дел (X)
5 мВ /дел … 5 В /дел (Y)
Частотный диапазон (-3 дБ) 0 МГц … 1 МГц (DC)
10 Гц … 1 МГц (AC)
Сдвиг фазы ≤ 3° (50 кГц)
КАЛИБРАТОР
Форма сигнала положительный меандр
Частота 1 кГц ±2%
Выходное напряжение 0.5 Впик-пик ±2%



ОБЩИЕ ДАННЫЕ ОСЦИЛЛОГРАФА УНИВЕРАЛЬНОГО ПРОФКИП С1-107М

• Питание: 110 В /220 В ±10%, 50 Гц /60 Гц
• Габаритные размеры: 140х196х290 мм
• Вес: 3 кг

КОМПЛЕКТ ПОСТАВКИ ОСЦИЛЛОГРАФА УНИВЕРАЛЬНОГО ПРОФКИП С1-107М

• Осциллограф сервисный двухканальный ПРОФКИП С1-107М
• Делитель, 2 шт
• Кабель питания
• Руководство по эксплуатации
