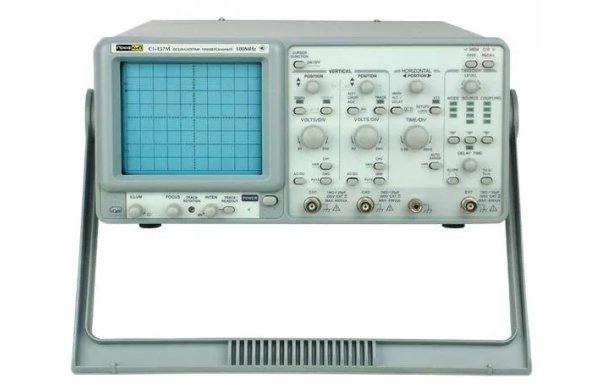

| НАЗНАЧЕНИЕ ОСЦИЛЛОГРАФА УНИВЕРСАЛЬНОГО ПРОФКИП С1-157М
Осциллограф универсальный ПРОФКИП С1-157М предназначен для исследования формы электрических сигналов путем визуального наблюдения на экране электронно-лучевой трубки (ЭЛТ) и измерения их амплитудных и временных характеристик. Осциллограф универсальный ПРОФКИП С1-157М быть использован для контроля электрических параметров в промышленных и научных исследовательских лабораториях, ремонтных мастерских, учебных заведениях, в радиолюбительской практике. ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА ОСЦИЛЛОГРАФА УНИВЕРСАЛЬНОГО ПРОФКИП С1-157М |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТРЫ | ЗНАЧЕНИЯ | ||
| ЭЛЕКТРОННО-ЛУЧЕВАЯ ТРУБКА (ЭЛТ) | |||
| Тип | прямоугольный, 6 дюймов | ||
| Экспозиционная площадь | 8 х 10 дел (1 дел = 1 см) | ||
| Ускоряющее напряжение | 16 кВ | ||
| Яркость | непрерывно регулируемая на передней панели | ||
| Z-ВХОД | |||
| Чувствительность | 5 В | ||
| Максимальное входное напряжение | 30 В при 1 кГц | ||
| Полоса пропускания | 5 МГц | ||
| КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ | |||
| Чувствительность | 2 мВ /дел … 5 В /дел ±3% (11 диапазонов, шаг 1-2-5) | ||
| Полоса пропускания (-3 дБ) | 0 МГц … 100 МГц 0 МГц … 20 МГц (при 2 мВ /дел) |
||
| Время нарастания | 3.5 нс 17.5 нс (при 2 мВ /дел) |
||
| Максимальное входное напряжение | 400 В при 1 кГц | ||
| Вход усилителя | открытый (DC), закрытый (АС), заземленный (GND) | ||
| Входной импеданс | 1 МОм ±2% /25 пФ | ||
| Режим работы | канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV) | ||
| КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ | |||
| Режим работы | основной (MAIN (А)), попеременно (ALT), задержка (DELAY (B)) | ||
| Коэффициент развертки А (MAIN) | 50 нс /дел … 0.5 с /дел, бесступенчато (UNCAL) | ||
| Коэффициент развертки B (DELAY) | 50 нс /дел … 50 мс /дел | ||
| Время задержки | 1 мкс … 5 с | ||
| Дрожание задержки | 1:20000 | ||
| СИНХРОНИЗАЦИЯ | |||
| Режим | автоматический (AUTO), ждущий (NORM), ТВ-синхронизация (TV) | ||
| Источник синхронизации | канал 1 (CH1), канал 2 (CH2), сеть (LINE), внешний (EXT) | ||
| Вход усилителя | закрытый (AC), открытый (DC), фильтр ВЧ (HFR), фильтр НЧ (LFR) | ||
| Полярность синхронизации | «+» или «-» или полярность ТВ-синхронизации | ||
| ТВ-синхронизация | ТВ-строки (TV-H), ТВ-кадры (TV-V) | ||
| ЧУВСТВИТЕЛЬНОСТЬ СИНХРОНИЗАЦИИ | |||
| Режим работы | Частота | INT | EXT |
| AUTO | 10 Гц … 20 МГц 20 МГц … 100 МГц |
0.35 дел 1.5 дел |
50 мВ 150 мВ |
| NORM | DC … 20 МГц 20 МГц … 100 МГц |
0.35 дел 1.5 дел |
50 мВ 150 мВ |
| TV | синхросигнал | 1 дел | 200 мВпик-пик |
| ВНЕШНИЙ ВХОД СИНХРОНИЗАЦИИ | |||
| Входной импеданс | 1 МОм ±3% /25 пФ ±5 пФ | ||
| Максимальное входное напряжение | 300 В при 1 кГц | ||
| РЕЖИМ X-Y | |||
| Режим работы | ось X: CH1, CH2, EXT ось Y: CH1, CH2, CH1 + CH2 |
||
| Чувствительность | 2 мВ /дел … 5 В /дел ±3% EXT: 0.1 В /дел ±5% |
||
| Частотный диапазон X-входа | 500 кГц | ||
| Сдвиг фазы | ≤3° (50 кГц) | ||
| ЧУВСТВИТЕЛЬНОСТЬ ВЫХОДНОГО СИГНАЛА | |||
| Напряжение | примерно 25 мВ на 50 Ом | ||
| Частотный отклик | ~ 10 МГц | ||
| КУРСОРНЫЕ ИЗМЕРЕНИЯ | |||
| Курсорные измерения | ΔV, ΔV%, ΔV дБ, ΔT, 1 /ΔT, ΔT%, Δθ | ||
| Разрешение | 1 /100 дел | ||
| Эффективный диапазон | ±3 дел (по вертикали) ±4 дел (по горизонтали) |
||
| Настройка индикации | по вертикали: V /дел (CH1, CH2)б UNCAL, ALT /CHOP /ADD, INV, коэффициент щупа, AC /DC /GRN по горизонтали: с /дел (MTB, DTB), UNCAL, масштабирование х10, развертка с задержкой, HO синхронизация: источник, связь, склон, уровень, TV-V, TV-H прочее: X-Y, фиксация, сохранение /воспроизведение MEM 0-9 |
||
| СПЕЦИАЛЬНЫЕ ФУНКЦИИ | |||
| ВРЕМЯ /ДЕЛ авто диапазон | установлен | ||
| Панель установки «сохранение /воспроизведение» | 10 настроек | ||
| Панель установки фиксации | установлен | ||
| КАЛИБРАТОР | |||
| Форма сигнала | положительный меандр | ||
| Частота | 1 кГц | ||
| Выходное напряжение | 2 Впик-пик ±2% | ||
ОБЩИЕ ДАННЫЕ ОСЦИЛЛОГРАФА УНИВЕРСАЛЬНОГО ПРОФКИП С1-157М
? Питание: 110 В /220 В ±10%, 50 Гц /60 Гц
? Габаритные размеры: 310х150х455 мм
? Вес: 9 кг
КОМПЛЕКТ ПОСТАВКИ ОСЦИЛЛОГРАФА УНИВЕРСАЛЬНОГО ПРОФКИП С1-157М
? Осциллограф универсальный ПРОФКИП С1-157М
? Делитель, 2 шт
? Кабель питания
? Руководство по эксплуатации
