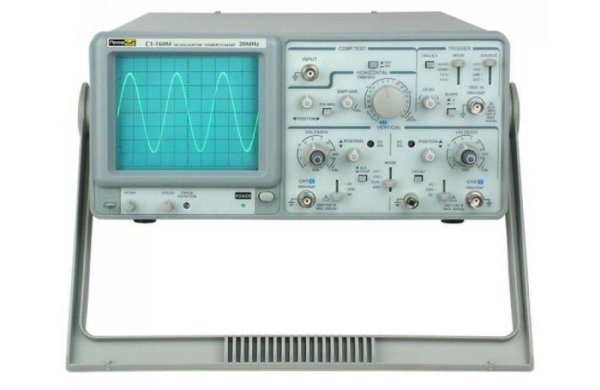

Осциллограф универсальный ПРОФКИП С1-160М

Артикул: 1-19083

  • Количество каналов: 2
  • Полоса пропускания: 0 МГц … 20 МГц
  • ЭЛТ: 6 дюймов (8 х 10 дел, 1 дел = 1 см)
  • ALT функция запуска
  • Масштабирование развертки: х 10
  • ТВ-синхронизация, режим X-Y
  • Встроенный тестер компонентов
  • Питание: 110 В /220 В ±10%, 50 Гц /60 Гц
  • Габаритные размеры, вес: 310х150х455 мм, 8 кг

НАЗНАЧЕНИЕ ОСЦИЛЛОГРАФА УНИВЕРСАЛЬНОГО ПРОФКИП С1-160М

Осциллограф универсальный ПРОФКИП С1-160М предназначен для исследования электрических сигналов в полосе пропускания от 0 МГц до 20 МГц путем визуального наблюдения на экране электронно-лучевой трубки (ЭЛТ), измерения их амплитудных и временных параметров по шкале экрана. Может использоваться для ремонта, обслуживания и диагностики неисправностей радиоэлектронной аппаратуры, в том числе и на труднодоступных объектах. Осциллограф универсальный ПРОФКИП С1-160М имеет встроенный тестер компонентов, который позволяет только этим прибором на рабочем месте решать практически большинство измерительных задач, возникающих при исследовании и измерении электрических сигналов не прибегая к использованию других приборов. Он позволяет измерять параметры двух- и трехполюсников при помощи встроенного тестера компонентов и наблюдения ВАХ полупроводниковых приборов. При исследовании двухполюсников тестер позволяет: проводить измерения по ВАХ, проверять исправность отдельных диодов, стабилитронов (до 12 В), светодиодов, туннельных диодов, переходов Э-Б, Б-К биполярных, И-З, С-З полевых транзисторов; проверять неисправность p-n переходов путем сравнения с аналогичными в исправной схеме, прозванивать цепи. При исследовании трехполюсников: наблюдать выходные ВАХ биполярных транзисторов малой и средней мощности в прямом и инверсном режимах, определять статический коэффициент передачи в схеме с ОЭ, коэффициент передачи в инверсном режиме, напряжение Эрли, пробивные напряжения p-n переходов; по выходным ВАХ полевых транзисторов малой мощности определять начальный ток стока, напряжение отсечки, коэффициент усиления. Удобен при входном контроле полупроводниковых приборов и подборе транзисторов в согласованные пары. Осциллограф универсальный ПРОФКИП С1-160М характеризуется удобством в работе и при обслуживании, прочностью конструкции, высокой временной и температурной стабильностью, небольшим весом и габаритными размерами.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА ОСЦИЛЛОГРАФА УНИВЕРСАЛЬНОГО ПРОФКИП С1-160М

• Количество каналов: 2
• Полоса пропускания: 0 МГц … 20 МГц
• ЭЛТ: 6 дюймов (8 х 10 дел, 1 дел = 1 см)
• ALT функция запуска
• Масштабирование развертки: х 10
• ТВ-синхронизация, режим X-Y
• Встроенный тестер компонентов

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПАРАМЕТРЫ ЗНАЧЕНИЯ
ЭЛЕКТРОННО-ЛУЧЕВАЯ ТРУБКА (ЭЛТ)
Тип прямоугольный, 6 дюймов
Экспозиционная площадь 8 х 10 дел (1 дел = 1 см)
Ускоряющее напряжение 2 кВ
Яркость непрерывно регулируемая на передней панели
Z-ВХОД
Входное сопротивление ~ 47 кОм
Входной уровень ≥ 5 Впик-пик
Частотный диапазон 2 МГц
КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ
Чувствительность 5 мВ /дел … 5 В /дел ±3%
Полоса пропускания (-3 дБ) х1 0 МГц … 20 МГц (открытый вход)
10 Гц … 20 МГц (закрытый вход)
Время нарастания ≤ 17.5 нс
Входной импеданс ~ 1 МОм /25 пФ
Максимальное входное напряжение 400 В при 1 кГц
Вход усилителя открытый (DC), закрытый (АС), заземленный (GND)
Режим работы канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV)
КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ
Коэффициент развертки 0.2 мкс /дел … 0.5 с /дел
100 нс /дел … 50 мс /дел при масштабировании
Точность ±3%
±5% при масштабировании
Масштабирование развертки х 10
Максимальный коэффициент развертки 20 нс /дел
Линейность развертки ±5%
±10% при масштабировании
СИНХРОНИЗАЦИЯ
Режим автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V), фиксация уровня (LEVEL LOCK)
Источник синхронизации канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT)
Вход усилителя закрытый (AC)
Полярность синхронизации «+» или «-»
Чувствительность (20 Гц … 2 МГц) 0.5 дел (CH1, CH2)
2.0 дел (ALT)
200 мВ (EXT)
ТВ-синхроимпульс > 1 дел при 1 В (EXT)
Чувствительность (2 МГц … 20 МГц) 1.5 дел (CH1, CH2)
3.0 дел (ALT)
800 мВ (EXT)
ТВ-синхроимпульс > 1 дел при 1 В (EXT)
ВНЕШНИЙ ВХОД СИНХРОНИЗАЦИИ
Входной импеданс 1 МОм ±3% /25 пФ ±5 пФ
Максимальное входное напряжение 400 В при 1 кГц
РЕЖИМ X-Y
Чувствительность 5 мВ /дел … 5 В /дел ±4%
Частотный диапазон X-входа 500 кГц
Сдвиг фазы ≤3° (50 кГц)
ВЫХОДНОЙ СИГНАЛ
Выход сигнала канала 1
КАЛИБРАТОР
Форма сигнала положительный меандр
Частота 1 кГц
Выходное напряжение 2 Впик-пик ±2%
ТЕСТЕР КОМПОНЕНТОВ
Тестовое напряжение приблизительно 4.5 В (открытый контур)
Тестовый ток максимум 6.6 мА (короткое замыкание)
Тестовая частота приблизительно 60 Гц



ОБЩИЕ ДАННЫЕ ОСЦИЛЛОГРАФА УНИВЕРСАЛЬНОГО ПРОФКИП С1-160М

• Питание: 110 В /220 В ±10%, 50 Гц /60 Гц
• Габаритные размеры: 310х150х455 мм
• Вес: 8 кг

КОМПЛЕКТ ПОСТАВКИ ОСЦИЛЛОГРАФА УНИВЕРСАЛЬНОГО ПРОФКИП С1-160М

• Осциллограф универсальный ПРОФКИП С1-160М
• Делитель, 2 шт
• Измерительный кабель
• Кабель питания
• Руководство по эксплуатации
