Паяльная станция Магистр Ц20-ИКМ-А (кварц), 300х300, 220В

Артикул: 2-7923

  • Питание от сети переменного тока (частотой 50±1 Гц) напряжением , В 198-242
  • Потребляемая мощность, ВА, не более 2700
  • Минимальная поддерживаемая температура, ºС 100
  • Максимальная поддерживаемая температура, ºС 300
  • Точность поддержания температуры, не хуже ,% ± 5
  • Максимальная скорость нагрева, ºС/сек 1.0
  • Мощность нижнего ИК-излучателя, Вт 2400
  • Мощность алюминиевого термостола, Вт 2100
  • Мощность верхнего ИК-излучателя, Вт 400
  • Максимальное количество термопрофилей 250
  • Минимальный размер зоны пайки, мм 20 х 20
  • Максимальный размер зоны пайки, мм 60 х 60
  • Максимальный размер устанавливаемой платы, мм 300 x 400

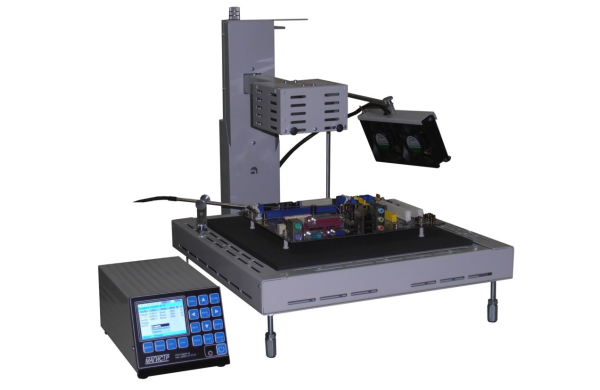

Паяльно-ремонтная станция "Магистр Ц20-ИКМ-А (кварц)", 300х300, 220В

Паяльно-ремонтная станция с инфракрасным нагревом предназначена для монтажа и демонтажа элементов на печатные платы, путем управляемого (по термическому профилю) нагрева с двух сторон при помощи верхнего ИК-излучателя и нижнего ИК-излучателя Магистр-Ц20-ИКM либо нижнего алюминиевого термостола Магистр-Ц20-ИКM-А.

По устойчивости к климатическим воздействиям станция соответствует климатическому исполнению УХЛ 4.2 по ГОСТ 15150.

В станции ИКМ-А (кварц) наличие встроенного вакуумного экстрактора (через верхний нагреватель) в кварцевом исполнении.

  • Ручной манипулятор вакуумного пинцета и мощный компресор
  • Точное поддержание заданных температур в термопрофилях благодаря внесению термодатчика в зону пайки.
  • Поддерживает технологию бессвинцовой пайки.
  • Комплект фторопластовых стойек допускает крепление печатных плат со сложной геометрией. Крепление стоек осуществляется через отверстия или за край платы.
  • Раздельное исполнение нижнего и верхнего подогрева позволяет работать на всей поверхностии спользуемой платы, в том числе и с корпусами расположенными на самом краю платы.
  • Наличие блока вентиляторов для принудительного охлаждения.
  • Соединение блока управления и ПК обеспечивается через стандартный удлинительный кабель (нуль-модемный RS-232) с разъемами DB9S и DB9Р, также возможно использование преобразователей USB-COM.

В моделях станций с алюминиевым термостолом возможно использовать универсальную систему крепления плат «Держатель Т6.0 (300мм)» имеющую удобное магнитную фиксацию к периметру термостола.

Технические характеристики

Параметр Значение
Питание от сети переменного тока (частотой 50±1 Гц) напряжением , В 198-242
Потребляемая мощность, ВА, не более 2700
Минимальная поддерживаемая температура, ºС 100
Максимальная поддерживаемая температура, ºС 300
Точность поддержания температуры, не хуже ,% ± 5
Максимальная скорость нагрева, ºС/сек 1.0
Мощность нижнего ИК-излучателя, Вт 2400
Мощность алюминиевого термостола, Вт 2100
Мощность верхнего ИК-излучателя, Вт 400
Максимальное количество термопрофилей 250
Минимальный размер зоны пайки, мм 20 х 20
Максимальный размер зоны пайки, мм 60 х 60
Максимальный размер устанавливаемой платы, мм 300 x 400
Габаритные размеры блока управления, мм, не более 220x120x100
Масса блока управления, кг, не более 2
Габаритные размеры блока нижнего нагрева, мм, не более 410x350x150
Масса блока нижнего нагрева, кг, не более 8
Габаритные размеры блока верхнего нагрева, мм, не более 400x340x450
Масса блока верхнего нагрева, кг, не более 5

Комплект поставки

Наименование Количество
1 Алюминиевый термостол нижнего подогрева 1
2 Фторопластовая стойка 10 мм с прижимом 10
3 Датчик температуры 1
4 Держатель датчика температуры 1
5 Штатив верхнего нагрева 1
6 Блок вентиляторов 1
7 Штанга горизонтального перемещения блока вентиляторов 1
8 Штанга вертикального перемещения блока вентиляторов 1
9 Комплект присосок (№1, №2, №3) 1
10 Вакуумный насос 1
11 Ручной манипулятор вакуумного пинцета 1
12 Вакуумная трубка (1 метр) 1
13 Воздушный фильтр 1
14 Блок управления 1
15 Руководство по эксплуатации 1
16 Паспорт 1
17 Упаковочный ящик 1
