Назначение
Антенны приёмо-передающие магнитного и электрического поля комбинированные П6-319М и П6-319, предназначены для излучения и приема магнитной и электрической составляющих электромагнитного поля. Номер в госреестре 86146-22.
Описание

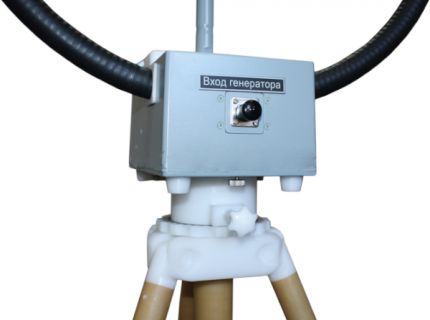

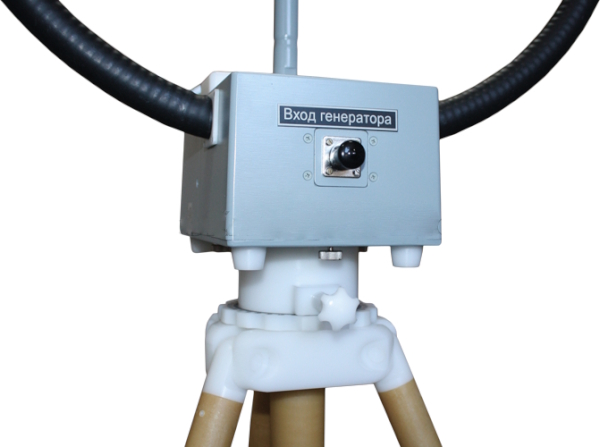

Принцип действия антенн основан на излучении (формировании) магнитной и электрической составляющей магнитного поля в диапазоне 0,009 – 30,000 МГц. Конструктивно антенны состоят из рамки, штыря и корпуса, в котором установлены соединители и переключатель режима работы. Антенны выпускаются в двух модификациях П6-319 и П6-319М, отличающихся коэффициентами калибровки в диапазоне рабочих частот электрических и магнитных полей и габаритными размерами.
Антенны имеют три режима работы:
- «Рамка», подключена антенна магнитного поля;
- «Эквивалент» («Нагрузка»), подключена нагрузка 50 Ом;
- «Штырь», подключена антенна электрического поля.
Антенна имеет коаксиальный ВЧ-вход с волновым сопротивлением 50 Ом – N типа и фильтр подавления синфазных токов;
Конструкция антенны предусматривает возможность её крепления на опору любого типа с присоединительным размером ¼”, а также на диэлектрический штатив ШАД-01.
Рекомендована для:
— аттестации экранированных (безэховых) камер и помещений при исследовании характеристик ЭМС, ПЭМИН;
— проведения испытаний на устойчивость к электрическому и магнитному полю при разработке образцов РЭА.
Технические характеристики
| Параметр | Величина |
|
Диапазон частот |
9 кГц — 30 МГц |
|
Поляризация |
линейная |
|

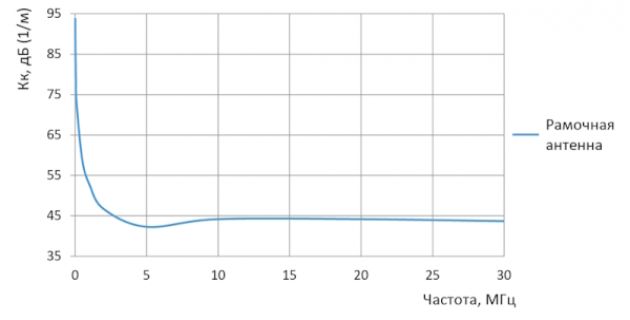

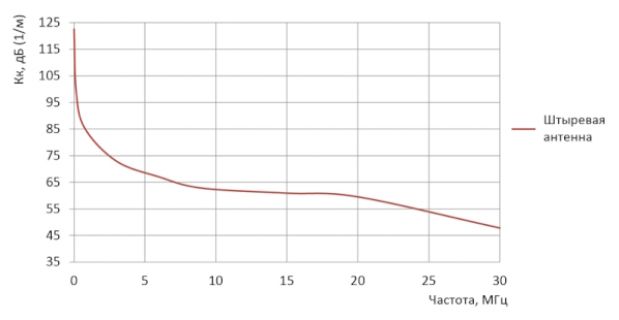

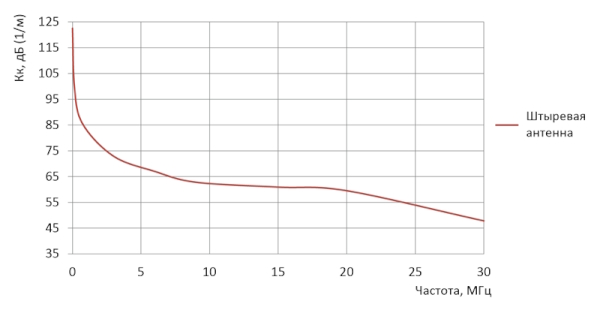

Коэффициент калибровки (Кк) |
от 41 до 86 дБ (1/М) |
|
КСВН |
≤ 2 |
|
Диаметр магнитной рамки |
540 мм |
|
Высота штыря |
500 мм |
|
Максимальная подводимая мощность |
5 Вт (до 50 Вт — опция) |
|
Габаритные размеры |
642 × 540 × 261 мм |
|
Вес |
2,2 кг |
|
Тип разъёма |
N |
