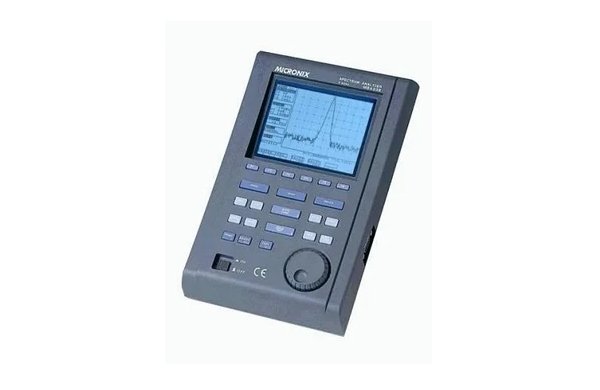

Портативный анализатор сигналов Micronix MSA538E

Артикул: 1-345726

  • Частотный диапазон: От 20 кГц до 3,3 ГГц;
  • Опорная частота: 100 Гц;
  • С функцией измерения ЭМП: 3,3 ГГц;


Технические характеристики:


Спецификация
Частотный диапазон От 20 кГц до 3,3 ГГц
Центральная частота
Опорная частота 100 Гц
Погрешность Режим развёртки:
±(30+20Т) кГц ± 1 точка при полосе обзора ≤ 10 МГц
±(60+300Т) кГц ± 1 точка при полосе обзора ≥ 20 МГц
Режим реального времени:
±0,5 ppm±1 точка

Полоса обзора
Настройка диапазона Тип развёртки: 0 Гц (нулевая полоса обзор), от 100 кГц до 2 ГГц (1-2-5 шагов) и 3,3 ГГц (полная полоса обзора)
Режим реального времени: 20 кГц до 20 МГц (1-2-5 шагов)
Погрешность ±3%±1 точка при режиме развёртки на один шаг медленнее, чем в автоматическом режиме (AUTO)
Режим реального времени: ±0,1 % ± 1 точка
Кол-во отображаемых точек 501 точка
Разрешение по полосе пропускания Действует только в режиме развёртки, 3 дБ BW
Диапазон установок От 300 Гц до 3 МГц (шаги 1-3) и автоматический (AUTO)
Погрешность ±5 %
Избирательность 1:4,5 типичная при 3 дБ : 60 дБ
Полоса видеосигнала Действует только в режиме развёртки, 3 дБ BW
Диапазон установок От 100 Гц до 1 МГц (шаги 1-3) и автоматический (AUTO)
Функция измерения ЭМП
Режим обнаружения Обнаружение PosPK (положительное пиковое значение), QP (квазипиковое значение), AV (усреднение)
* Действителен только для режима развертки.
Полоса разрешения 9 кГц (6 дБ), 120 кГц (6 дБ), 1 МГц (6 дБ) и 300 Гц–3 МГц
(в последовательности 1-3)
*Полоса разрешения без «(6 дБ)» составляет 3 дБ
Постоянная времени QP
Полоса
разрешения
Постоянная
времени
9 кГц 120 кГц 1 МГц
Заряд 1 мс 1 мс 1 мс
Разряд 160 мс 550 мс 550 мс
