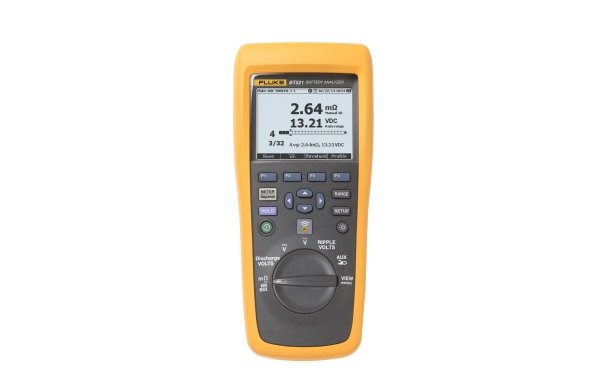

Прибор для проверки батарей Fluke BT510

Артикул: 1-338000

Прибор для проверки батарей Fluke серии 500 — это идеальное средство для технического обслуживания, поиска и устранения неисправностей и тестирования производительности отдельных стационарных батарей и блоков батарей, используемых в критических задачах аккумуляторного резервирования. Интуитивно понятный пользовательский интерфейс, компактная и надежная конструкция гарантируют производительность, надежность и оптимальные результаты тестирования. Приборы для проверки батарей Fluke серии 500 охватывают широкий спектр функций тестирования батарей, от тестов постоянного напряжения и сопротивления до полного тестирования условий с использованием автоматизированного тестирования комплектов батарей и интегрированной в тестовый щуп системы измерения температуры. Приборы для проверки батарей серии 500 предназначены для измерений стационарных батарей любого типа.

Пониженная сложность тестирования, упрощенный рабочий процесс и интуитивно понятный пользовательский интерфейс обеспечивают новый уровень простоты тестирования батарей.

Прибор для проверки батарей Fluke серии 500 — это идеальное средство для технического обслуживания, поиска и устранения неисправностей и тестирования производительности отдельных стационарных батарей и блоков батарей, используемых в критических задачах аккумуляторного резервирования. Интуитивно понятный пользовательский интерфейс, компактная и надежная конструкция гарантируют производительность, надежность и оптимальные результаты тестирования. Приборы для проверки батарей Fluke серии 500 охватывают широкий спектр функций тестирования батарей, от тестов постоянного напряжения и сопротивления до полного тестирования условий с использованием автоматизированного тестирования комплектов батарей и интегрированной в тестовый щуп системы измерения температуры. Приборы для проверки батарей серии 500 предназначены для измерений стационарных батарей любого типа.



Основные особенности Fluke BT510:

  • Напряжение батареи — во время измерения внутреннего сопротивления, прибор также измеряет напряжение тестируемой батареи.
  • Напряжение при разрядке — режим разрядки собирает данные по напряжению каждой батареи несколько раз при определенном интервале в ходе разрядки или теста на нагрузку. Пользователи могут сосчитать , сколько времени необходимо батарее, чтобы сбросить заряд до отключения и использовать это время для определения потери мощности данной батареи.
  • Измерение пульсирующего напряжения — измеряет неблагоприятную составляющую переменного тока выпрямленного напряжения в схемах зарядки постоянного тока и инвертированных схемах. Дает возможность пользователям измерять составляющие переменного тока в схемах зарядки постоянного тока и находить одну из проблем, которая приводит к ухудшению состояния батареи.
  • Режим измерения и последовательный режим — режим измерения используется для быстрого тестирования или для обнаружения неисправности. В этом режиме вы можете сохранять и считывать показания в цикле измерения или времени. Режим цикла предназначен для задач обслуживания с несколькими энергосистемами и линейками батарей. До начала выполнения задачи пользователи могут настроить профиль под выполнение задачи касательно систематизации данных и предоставления отчета.
  • Пороговые значения и предупреждение — пользователи могут настроить до 10 комплектов пороговых значений и получать индикацию прохождения/непрохождения/предупреждения после каждого измерения.
  • Авто-удержание — когда включена функция автоудержания, показания регистрируются, сохраняя стабильность на 1 секунду. Замороженное показание сбрасывается, когда начинается новое измерение.
  • Автосохранение — когда включено автосохранение, измеренные значения сохраняются во внутренней памяти автоматически после регистрации показания с помощью автоудержания.
  • Программное обеспечение для проведения анализа состояния батареи Fluke — упрощает импорт данных с прибора в ПК. Данные измерения и информация профиля батареи сохраняются и помещаются в архив c помощью программы управления и могут использоваться для сравнения и анализа динамики. Все данные измерений, профиль батареи и информация анализов могут использоваться для облегчения создания отчетов.
  • все измеренные значения автоматически сохраняются в процессе тестирования и могут быть вызваны для анализа на ходу до выгрузки.
  • Оптимизированный пользовательский интерфейс — быстрая, направляемая настройка помогает всегда регистрировать нужные данные.
  • литий-ионный аккумулятор 7,4 В, 3000 мАч обеспечивает более восьми часов непрерывной работы.
  • для быстрой загрузки данных на прилагающееся программное обеспечение для анализа данных и управления отчетами.
  • Самый высокий рейтинг безопасности в отрасли — CAT III 600 В, 1000 В пост. тока макс. для безопасности измерений вокруг оборудования питания батарей.



Пороги напряжения и сопротивления

Анализатор батарей Fluke позволяет быстро и легко определить верхнее и нижнее пороговые значения измерений или диапазон допустимых отклонений. В процессе тестирования измеренные значения автоматически сравниваются с предопределенными пороговыми уровнями, и после каждого измерения выдается индикация прохождения, непрохождения или предупреждения. Можно сохранить не более 10 наборов пороговых значений. Индикация пороговых значений основана на следующих критериях:

Напряжение Сопротивление
> Низкое напряжение < Низкое напряжение < Опорное > Опорное и
< опорное x
(1+предупреждение %)
Опорное x (1+непрохождение)
Прохождение Непрохождение Прохождение Предупреждение Непрохождение



Программное обеспечение Fluke для управления батареей

Программное обеспечение Fluke для управления батареей позволяет легко и быстро импортировать данные из анализатора батареи на ПК. Данные измерения и информация профиля батареи сохраняются и помещаются в архив c помощью программы управления и могут использоваться для сравнения результатов и анализа динамики. Все данные измерений, профиль батареи и информация анализов могут использоваться для облегчения создания отчетов.

  • Быстрый просмотр сохраненных показаний
  • Управление профилями
  • Гистограмма группы батарей с заданными пользователем пороговыми значениями
  • Архивные данные трендов батарей
  • Несколько раундов напряжения разряда
  • Настройки быстрого отчета
  • Обновление прошивки анализатора батарей Fluke

Гистограмма группы батарей с заданными пользователем пороговыми значениями

Архивные данные трендов батарей

Несколько раундов напряжения разряда



Спецификации

Функции Диапазон Разрешение Погрешность BT510 BT520 BT521
Сопротивление батареи1 3 мОм 0,001 мОм 1% + 8
30 мОм 0,01 мОм 0,8% + 6
300 мОм 0,1 мОм 0,8% + 6
3000 мОм 1 мОм 0,8% + 6
В пост. тока 6 В 0,001 В 0,09% + 5
60 B 0,01 В 0,09% + 5
600 В 0,1 В 0,09% + 5
1000 В 1 В 0,09% + 5
В пер. тока (от 45 Гц до 500 Гц с фильтром 800 Гц) 600 В 0,1 В 2% + 10
Частота (отображается с В и А пер. тока)2 500 Гц 0,1 Гц 0,5% + 8
Пульсация напряжения пер. тока (макс. 20 кГц) 600 мВ 0,1 мВ 3% + 20
6000 мВ 1 мВ 3% + 10
А пост. тока / А пер. тока (с аксессуаром Fluke i410) 400 А 1:00 AM 3,5% + 2
Температура от 0°C до 60°C 1°C 2°C (4 °F)
Режим измерения 999 записей для каждой позиции измерения с меткой времени
Циклический режим До 100 профилей и 100 шаблонов профилей (в каждом профиле хранится до 450 батарей) с меткой времени
1 Измерение основано на методе введения пер. тока. Вводится исходный сигнал < 100 мА, 1 кГц.
2 Уровень переключения В пер. тока: 10 мА, А пер. тока: 10 А



Режимы измерения BT510 BT520 BT521
Сопротивление (мОм)
Напряжение батареи
Постоянное напряжение
Переменное напряжение и частота (Гц)
Напряжение пульсаций
Температура отрицательного полюса батареи
Постоянный и переменный ток (и частота)
Режим мультиметра
Циклический режим
Режим измерения расхода
Автоматическое сохранение измерений
Беспроводная связь
Просмотр памяти



Общие характеристики
Размеры (В х Ш х Г) 22 см x 10,3 см x 5,8 см (9 д. x 4 д. x 2 д.)
Масса 850 г / 1,9 фунта
Размер экрана 7,7 см x 5,6 см (3 д. x 2,2 д.)
Интерфейс мини-USB
Гарантия 3 года



Характеристики среды
Рабочая температура от 0°C до 40°C
Температура хранения От –20 до 50°C
Температура зарядки литий-ионной батареи от 0°C до 40°C
Допустимая влажность при работе Без конденсации (10°C)
<= 80% отн. вл. (от 10°C до 30°C)
<= 75% отн. вл. (от 30°C до 40°C)
Высота над уровнем моря при эксплуатации до 2000 м над уровнем моря
Высота над уровнем моря при хранении до 12 000 м над уровнем моря
Степень защиты IP40
Радио FCC класс A
Требования по вибрации MIL-PRF-28800F: Класс 2
Ударопрочность 1 м
Температурные коэффициенты Добавьте 0,1 x нормированная погрешность для каждого градуса C выше 28°C или ниже 18°C
Соответствие стандартам безопасности 600 В (категория III)
Электромагнитная совместимость IEC 61326
Правила ROHS Китай, Европа
Класс защиты 2 Степень загрязнения II
Соответствие батареи UN38.3
UL2054
IEC62133
2G согласно IEC68-2-26, 25G и 29



Принадлежности

Прибор для проверки батарей Fluke BT510
включает
:

  • Прибор для проверки батарей
  • 4-проводниковый измерительный контакт (комплект)
  • Базовый измерительный провод BTL10 (комплект)
  • Тестовые проводники TL175 TwistGuard™ с переходником
  • Литий-ионная батарея BP500
  • Зарядное устройство переменного тока BC500
  • Кабель мини-USB
  • Наплечный ремень
  • Поясной ремень
  • Ремешок на магнитной подвеске
  • Программное обеспечение для управления батареей FlukeView®
  • Мягкий переносной футляр
  • Запасные предохранители (2)
  • Калибровочный резистор нулевого сопротивления
