ОПИСАНИЕ

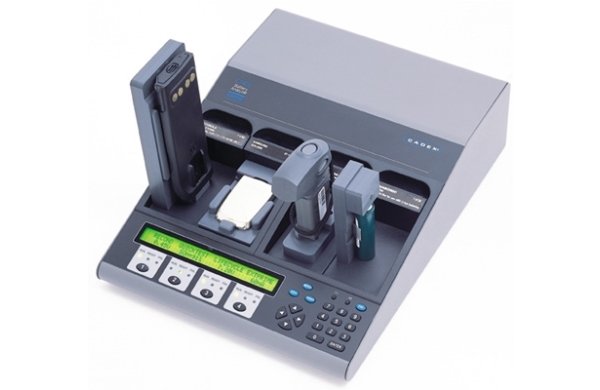

4-х местный анализатор аккумуляторов с повышенной выходной мощностью CADEX C7400-ER предназначен для обслуживания аккумуляторных батарей повышенной емкости. Анализатор АК одновременно обслуживает четыре аккумулятора. Под обслуживанием понимается комплекс мер, направленных на поддержание парка АБ в рабочем состоянии и достижения максимальной эффективности их работы. Cadex C7400 осуществляет обслуживание с учетом специфики каждого аккумулятора. Обслуживающие станции анализатора независимы, поэтому одновременно можно обслуживать совершенно разные аккумуляторы и по различным программам. На основании отчетов, анализатор C7400 дает заключение о возможности или невозможности эксплуатации любой АБ.
В памяти анализатора Cadex C7000 хранятся более десяти программ, каждая из которых решает ту или иную задачу обслуживания аккумуляторов, например, оценку состояния, тренировку или восстановление. На дисплее прибора отражаются в реальном масштабе времени параметры обслуживания: зарядный или разрядный ток, напряжение аккумулятора, его температура и внутреннее сопротивление. Если в процессе обслуживания будет обнаружена какая-либо аномалия, это тоже будет отражено на дисплее в виде аварийных сообщений или предупреждений. Поскольку некоторые программы, например, тест на саморазряд, имеют достаточно продолжительное время работы (до 3-х суток), то анализаторы Cadex C7000 разработаны для круглосуточной автономной работы. На случай сбоя электропитания, у приборов предусмотрена внутренняя энергонезависимая память, в которой хранится вся оперативная информация. При сбое электропитания информация не теряется и при восстановлении напряжения в сети, анализатор продолжает выполнение прерванных программ.
После завершения работы программы, на экран анализатора выводится полная информация о результатах обслуживания. Это изначальная и финальная ёмкость аккумулятора, результаты измерения внутреннего сопротивления, напряжение на аккумуляторе, коды ошибок (в случае неисправности аккумулятора).
Как правило, необходимость приобретения анализатора аккумуляторов возникает в трех основных случаях:
| 1. | Предприятие занимается производством аккумуляторов для мобильной техники. В таком случае задача анализатора аккумуляторов - осуществление входного контроля аккумуляторных ячеек, поступающих от производителя и выходного контроля готовой продукции. | |
| 2. | Предприятие осуществляет сервис абонентов сотовой связи. При этом возникает проблема аргументированного ответа на претензии клиентов к аккумуляторам, а также предоставление услуг по восстановлению и тестированию аккумуляторов. | |
| 3. | Предприятие имеет свой парк аккумуляторов для мобильной техники. В данном случае с помощью анализатора аккусуляторов решается задача минимизации затрат на закупку новых аккумуляторов, путем максимального увеличения срока эксплуатации батарейного парка, а также периодическое тестирование, с целью своевременного определения некачественных аккумуляторов. |
Анализатор АКБ обслуживает сразу четыре аккумулятора
Четыре независимых станции для одновременного обслуживания четырех аккумуляторов. На дисплее прибор отображает в реальном масштабе времени емкость аккумулятора в % от номинала, напряжение аккумулятора, ток заряда и разряда, измеряет внутреннее сопротивление и температуру аккумулятора.
Адаптеры для аккумуляторов
Для подключения аккумуляторов к анализатору используются специальные адаптеры с внутренней памятью, в которую заносятся параметры аккумуляторов (тип электрохимической системы, номинальное напряжение и емкость), обслуживаемых с помощью данного адаптера. Память адаптера рассчитана на 10 наборов параметров. Часть из них запрограммирована на заводе, а оставшиеся могут быть запрограммированы вручную с клавиатуры анализатора . Существует более 600 адаптеров для подавляющего большинства аккумуляторов, используемых в сотовых телефонах, радиостанциях, видеокамерах.
Преимущества анализатора батарей КАДЕКС C7400-ER:
| 1. | Анализатор аккумуляторных батарей С7400 позволяет обслуживать Li-ion, NiMH, NiCd и SLA аккумуляторы напряжением до 15 вольт и емкостью до 25 А*час. | |
| 2. | Программа OhmTest позволяет измерить внутренние сопротивление аккумулятора за 5 секунд, что позволяет быстро отсеивать батареи с высоким внутренним сопротивлением. | |
| 3. | Анализатор способен эффективно восстанавливать емкость NiCd и NiMH аккумуляторов, потерявших ее вследствие эффекта памяти. | |
| 4. | Анализатор стандартно укомплектован портом RS-232, предназначенным для связи с ПК посредством программного обеспечения BatteryShop или для подключения принтера. Принтер, подключенный к анализатору, позволяет выводить на печать отчеты об обслуживании и этикетки на аккумуляторы. |
ОСОБЕННОСТИ
| • | Осуществление входного контроля закупаемых АБ, на предмет соответствия спецификации. | |
| • | Подготовка новых АБ к эксплуатации. | |
| • | Периодическая оценка состояния парка АБ на предмет выявления слабых и дефектных. | |
| • | Периодическая тренировка аккумуляторов, находящихся в использовании, для устранения эффекта памяти. | |
| • | Специальные меры по восстановлению АБ, емкость которых не может быть восстановлена тренировкой. | |
| • | Своевременное изъятие из эксплуатации дефектных АБ, продолжение работы которых может привести к отказам аппаратуры и нештатным ситуациям. |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Анализатор аккумуляторов | Cadex C7400ER |
| Количество независимых станций | 4 |
| Диапазон напряжений аккумуляторов | 1.2 до 36В (28.8В для никелевых) |
| Ток заряда/разряда | 100мА до 6А с шагом 25мА (на адаптерах, допускающих ток 6А) |
| Если попытаться установить ток заряда/разряда больше допустимого, то он будет автоматически отмасштабирован прибором до допустимого значения. | |
| Максимальная мощность в режиме заряда | 75Вт на станцию; 170Вт общая |
| Максимальная мощность в режиме разряда | 75Вт на станцию; 200Вт общая |
| Распределение мощности | При перегрузке прибора по мощности, часть станций будет находиться в режиме ожидания. При высвобождении резерва мощности обслуживание на них начинается автоматически. |
| Напряжение питания | 100 до 120 / 200 до 240В AC, 50-60Гц; 4A Макс. |
| Типы химии обслуживаемых аккумуляторов | Литий-ион, никель-металл-гидрид, никель-кадмий, кислотные |
| Методы заряда | Литий-ион и кислотные: постоянное напряжение с ограничением тока. Никель: постоянный ток с реверсивной нагрузкой. Возможны тонкие настройки режима заряда. Автоматическое определение окончания заряда. Контроль температуры. |
| Метод разряда | Разряд постоянным током до порогового напряжения. |
| Аккумуляторные адаптеры | Универсальные адаптеры и адаптеры под конкретные модели аккумуляторов. В памяти адаптеров хранятся параметры аккумуляторов, необходимые для корректной работы программ анализатора. Каждый адаптер содержит 10 наборов параметров. Перепрограммирование адаптеров возможно через меню анализатора. Каждый адаптер снабщён термодатчиком. |
| Программы обслуживания | 18 программ, сгруппированных по трём категориям: основные, дополнительные и пользовательские. Обслуживание аккумуляторов возможно в автоматическом и ручном режимах. |
| Безопасность | Уровень 1 - Защита отключена, полный доступ к настройкам и программированию (установка по умолчанию). |
| Уровень 2 - Защита паролем от программирования и редактирования. Свободный выбор С-кодов и опций отображения. | |
| Уровень 3 - Защита паролем от изменения настроек и режимов прибора. | |
| Дисплей | ЖК-экран 2x40 символов. Подсветка. Светодиодные индикаторы на каждую станцию: "Программа работает", "Программа успешно завершена", "Ошибка". |
| Защита от сбоев питания | Сохранение всех данный в случае отключения питания и возобновление обслуживания при его восстановлении. Запоминание времени пропадания и восстановления питания. |
| Порты данных | Интерфейсы RS-232 и USB. |
|
Пропускная способность: |
|
| QuickTest™ | 60-80 аккумуляторов в час |
| Полное обслуживание | Парк из 160 аккумуляторов |
| Под полным обслуживанием подразумевается ежемесячное профилактичкеское тестирование аккумуляторов программой Auto. Анализатор способен обслуживать две партии аккумуляторов в течение 24-х часов 20 дней в месяц. | |
|
Массогабаритные показатели: |
|
| Длина | 391 мм |
| Ширина | 280 мм |
| Высота | 107 мм |
| Вес | 5.5 кг |
| Параметры окружающей среды | Рабочая температура от 5C до 35C |
| Температура хранения от -20C до 70C | |
| Внутреннее ПО | Обновляемое посредством BatteryShop™ |
| Гарантия | 24 месяца со дня покупки |
КОМПЛЕКТ ПОСТАВКИ
1. Анализатор батарей повешенной мощности Cadex 7400-ER.
2. Шлейф с двумя разъемами DB9 («мама»).
3. Кабель питания, 220В, 50Гц, 1 м.
4. Инструкция пользователя.
5. Упаковка.
Внимание: Анализаторы CADEX серии С7000 без адаптеров не работают.
 |
Универсальный адаптер Cadex RigidArm | |
| Универсальный адаптер RigidArm разработан специально для обслуживания аккумуляторов сотовых телефонов. Подпружиненные позолоченые щупы обеспечивают надёжный электрический контакт. Система крепления позволяет зафиксировать аккумулятор как вертикально, так и горизонтально, в зависимости от расположения его контактов. Четырёхпроводная схема подключения сводит к минимуму погрешности, связанные с влиянием падения напряжения на соединительных проводах. Специальная позолоченная пластина позволяет производить калибровку адаптера без применения каких-либо подручных средств. | ||
 |
Универсальный адаптер Cadex FlexArm | |
| В универсальный адаптер FlexArm аккумулятор может быть установлен как вертикально, так и горизонтально. Щупы, изгибающиеся в произвольном направлении позволяют подключаться к аккумуляторам с нестандартным расположением контактов. Щупы адаптера позолочены, что позволяет добиться наилучшего контакта с аккумулятором. Позолоченная пластина упрощает процесс калибровки адаптера. | ||
 |
Универсальный адаптер Cadex SmartCable | |
| Универсальный адаптер SmartCable разработан для негабаритных аккумуляторов, которые не могут быть установлены на площадку адаптера. Например, для кислотных аккумуляторов, применяемых в источниках бесперебойного питания. Удобен во всех случаях, когда аккумулятор имеет ярко выраженные выступающие контакты, к которым можно подключиться «крокодилами». Термодатчик адаптера имеет магнитное крепление. | ||
