Состав сплава соответствует требованиям ГОСТ 21930-76, OCT 4Г 0.033.200 и J-STD 006В Сортамент припоя соответствует требованиям ГОСТ 21931-76
Область применения
- – машиностроение; автомобилестроение;
- силовая электроника; радиоэлектроника общего назначения;
- радиоэлектроника военного и особого назначения.
Технологический процесс
- ручная пайка; выводной монтаж
- поверхностный монтаж; прочие случаи пайки.
- Рекомендовано применять при невысоких и средних температурах эксплуатации сборок, а также как альтернатива кадмиевым припоям, где необходимо соблюдать исключение паразитарных напряжений термопар, так как сплав обладает низким показателем термической ЭДС.
Паяемый материал
- оловянно-свинцовые поверхности; бессвинцовые поверхности; сталь, в т.ч. оцинкованная
- OSP-поверхности;
- медь, медные сплавы; олово иммерсионное.
- Не рекомендуется для применения металлических поверхностей, содержащих золото и серебро.
|
Параметры |
|
|
|
Температура солидуса /ликвидуса |
275 /302°С |
|
|
Плотность сплава |
10.8 г/см3 ( при темп. 22°С) |
|
|
Удельное электросопротивление |
0.200 |
Ом∙мм2/м ( при темп. 22°С) |
|
Теплопроводность |
0.084 |
ккал/см∙С° |
|
Относительное удлинение |
44 % (при темп. 22°С) |
|
|
Ударная вязкость |
3.2 кгс/см2 |
|
|
Твердость по Бринеллю |
12.5 НВ (при темп. 22°С) |
|
Сортамент и форма поставки продукции

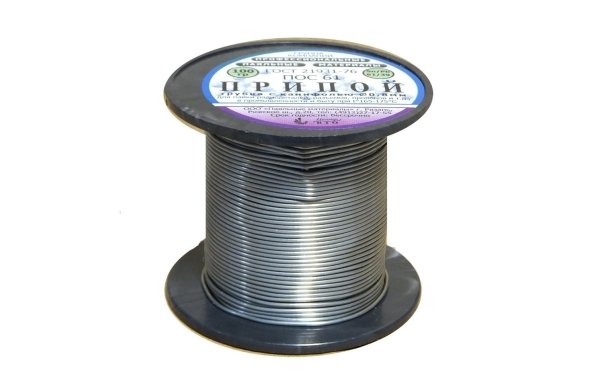

пластина (200х40х15) мм, 1.0 кг, пруток, Ø (8.0÷15.0) мм, длина 400 мм, пачка;
проволока, Ø (0.8÷7.0 ) мм, бухта/катушка: 0.25; 0.5; 1.0; 5.0 кг.
