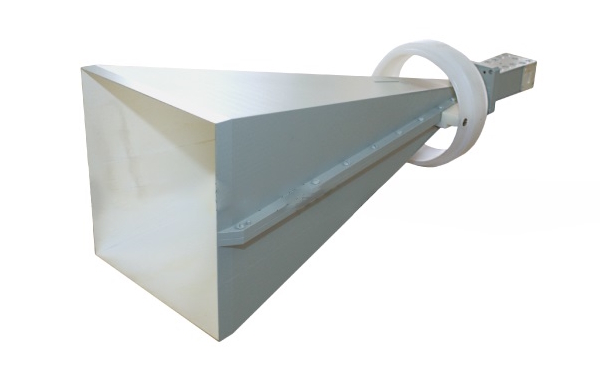

Двухканальная рупорная измерительная антенна П6-136М представляет собой равносторонний пирамидальный рупор с присоединенным двухканальным поляризационным селектором линейной или круговой поляризации. Предназначена для приема и передачи сигналов линейной или круговой поляризации в диапазоне от 18 до 26,5 ГГц.
Рекомендована для метрологических приложений и задач оценки ЭМС и ПЭМИН.
Особенности антенны
- Исполняется в двух вариантах, в зависимости от типа присоединенного поляризационного селектора.
- Обеспечивает одновременный прием сигналов с вертикальной и горизонтальной поляризацией - вариант П6-136 или одновременный прием сигналов круговой поляризации правого и левого вращения - вариант П6-136М.
- Имеет малую неравномерность коэффициента усиления и КСВН.
- Позволяет производить измерения поляризационных характеристик сигналов.
- По требованию Заказчика может комплектоваться коаксиально-волноводными переходами с сечения 10,67 х 4,32 мм на коаксильный соединитель SMA-типа
Технические характеристики
| Наименование | П6-136 | П6-136М |
| Диапазон частот | 18 — 26,5 ГГц | |
| Поляризация | линейная: вертикальная и горизонтальная | круговая: правого и левого вращения |
| Уровень кроссполяризации | ≥ 20 дБ | |
| Кол-во волновых выходов | 2 | |
| Тип волновых выходов | WR42 | |
| КСВН типовой | 2 | |
| Габариты* | 380 × 125 × 110 мм | |
* Без учета узла крепления.
